什麼是變壓器的△-△連線？

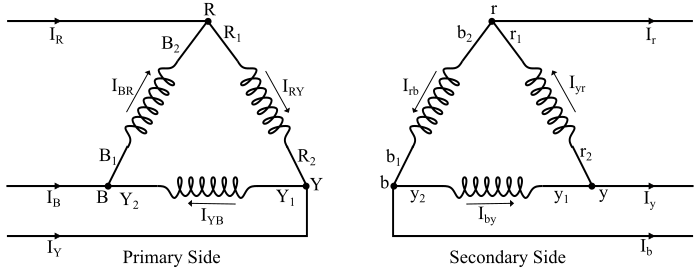

三相變壓器的一次繞組和二次繞組的△-△連線如圖所示。此處，二次繞組r₁r₂對應於一次繞組R₁R₂，端子R₁和r₁極性相同。此外，連線r₁和b₂的端子r的極性與連線R₁和B₂的端子R的極性相同。

相量圖是針對滯後功率因數負載的通常情況繪製的。此處，忽略了阻抗中的勵磁電流和電壓降。在平衡條件下，線電流是相電流的√3倍，並滯後於相電流。對於△-△連線，一次繞組和二次繞組上的相應線電壓和相電壓大小相同。

二次線電壓V_ry、V_yb和V_br與一次線電壓V_RY、V_YB和V_BR同相，其電壓比如下所示：

$$\mathrm{\frac{𝑉_{𝑅𝑌}}{𝑉_{𝑟𝑦}}=\frac{𝑉_{𝑌𝐵}}{𝑉_{𝑦𝑏}}=\frac{𝑉_{𝐵𝑅}}{𝑉_{𝑏𝑟}}=𝐾}$$

當忽略勵磁電流時，電流比為

$$\mathrm{\frac{𝐼_{𝑅𝑌}}{𝐼_{𝑟𝑦}}=\frac{𝐼_{𝑌𝐵}}{𝐼_{𝑦𝑏}}=\frac{𝐼_{𝐵𝑅}}{𝐼_{𝑏𝑟}}=\frac{1}{𝐾}}$$

△-△變壓器沒有相移，並且不會出現不平衡負載或諧波問題。

△-△變壓器的優點

△-△連線的變壓器具有以下優點：

• △-△連線可用於平衡負載和不平衡負載。

• 如果存在三次諧波，它會在△環路的閉合路徑中迴圈，不會出現在輸出電壓中。

△-△變壓器的缺點

△-△變壓器的主要缺點是它沒有星形點或中性點端子。因此，當一次側和二次側都不需要中性點端子，並且電壓較低或中等時，使用△-△連線的變壓器。
