變壓器的三角星形連線 – 三相變壓器連線

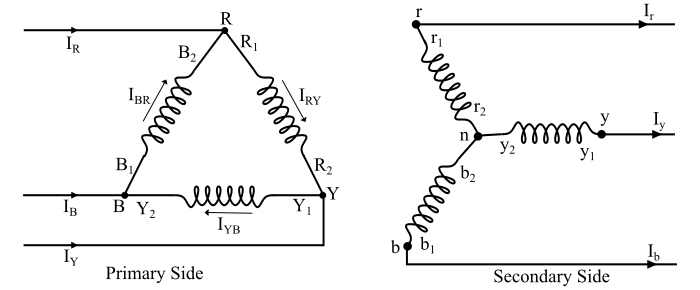

對於三相變壓器的三角星形連線，初級繞組採用三角形連線，而次級繞組採用星形連線（見圖）。

• 初級繞組 – 由於初級繞組採用三角形連線，因此初級側的線電壓和相電壓相同，線電流是相電流的√3倍。

• 次級繞組 – 次級繞組採用星形連線。因此，次級線電壓是相電壓的√3倍，線電流等於相電流。

三角星形連線的三相變壓器主要用於升壓，即在高壓輸電系統開始時使用。

在三角星形連線的情況下，次級相電壓比初級相電壓超前+30°，線電壓之間的相位關係也是如此。

三角星形連線的優點

以下是變壓器三角星形連線的主要優點：

• 三角形連線的初級繞組需要較小的橫截面積。

• 次級繞組採用星形連線，並存在中性點。因此，它可以用於三相四線制系統。

• 由於三次諧波分量，次級電壓沒有失真。

• 這種連線可以處理不平衡負載。

• 對於三角星形連線，接地故障保護的繼電保護非常容易。

三角星形連線的缺點

三角星形連線的主要缺點是次級電壓和初級電壓彼此不同相。因此，無法將三角星形連線的變壓器與三角形-三角形或星形-星形連線的變壓器並聯執行。

三角星形連線的應用

變壓器的三角星形連線主要用於以下應用：

• 三角星形連線用於升壓變壓器，在次級側需要中性點。

• 三角星形連線的變壓器主要用作發電機變壓器，用於將發電機連線到輸電系統。

• 它們還用於工業、商業和高密度住宅配電系統。
