法律研究單相變壓器和三相變壓器的區別
在電氣工程中，**變壓器**是一種靜止的電氣機器，用於變換交流電壓的等級，即升壓和降壓，用於將電力從發電站傳輸到使用者點。
變壓器改變交流電壓的等級而不改變其頻率。變壓器的工作原理是互感。一個典型的變壓器由兩個繞組組成，一個是初級繞組，另一個是次級繞組。輸入電源連線到變壓器的初級繞組，而變換後的輸出則從次級繞組取出，負載也連線到次級繞組。
根據變壓器所使用的供電系統型別，變壓器可分為兩種型別，即：
- 單相變壓器
- 三相變壓器
本文旨在解釋單相變壓器和三相變壓器的區別。但在討論差異之前，瞭解單相和三相變壓器的基本細節是有益的。
什麼是單相變壓器？
一種僅包含一對變壓器線圈或繞組（即一個初級繞組和一個次級繞組）的變壓器，用於將單相交流電壓變換到所需的值，稱為**單相變壓器**。

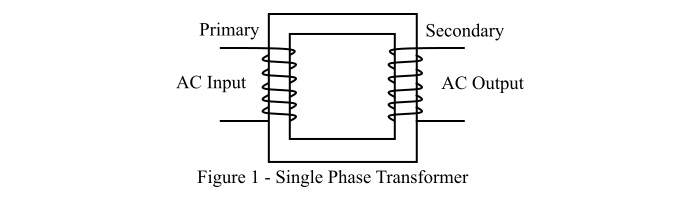

圖-1顯示了典型單相變壓器的鐵芯和繞組佈置。連線到單相交流電源的單相變壓器繞組稱為初級繞組，連線負載的繞組稱為次級繞組。
單相變壓器通常用於各種應用，例如為農村地區的家庭負載供電（需求和成本較低），家用逆變器，焊接機，電視機和其他電子裝置中的電壓調節。
什麼是三相變壓器？
一種包含三對變壓器繞組並置於三段式鐵芯中的變壓器，其中每個部分包含一對初級繞組和次級繞組，用於升壓或降壓三相交流電壓，稱為**三相變壓器**。

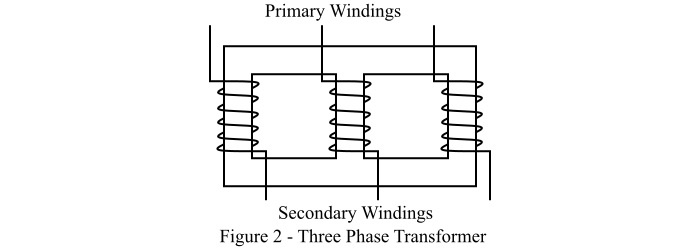

圖-2顯示了典型芯式三相變壓器的示意圖。但是，三相變壓器也可以透過使用三個相同的單相變壓器來設計，這種型別的三相變壓器稱為**三臺變壓器組**。
三相變壓器廣泛用於電力系統中進行電力傳輸和分配。由於單個三相變壓器可以供電三個單相電路，因此它比單相變壓器更經濟。在實踐中，城市地區使用的大多數配電變壓器都是三相變壓器。此外，還有一些三相負載，例如三相感應電機、同步電機等，都是透過使用三相變壓器供電的。
單相變壓器和三相變壓器的區別
下表突出顯示了單相變壓器和三相變壓器之間的主要區別
| 引數 | 單相變壓器 | 三相變壓器 |
|---|---|---|
| 定義 | 一種僅包含一對變壓器繞組（一個初級繞組和一個次級繞組）的變壓器，用於升壓或降壓單相交流電壓，稱為“單相變壓器”。 | 一種具有三對變壓器繞組並佈置在三段式鐵芯中的變壓器，其中每個部分包含一對初級和次級繞組，用於將三相交流電壓變換到所需的值，稱為“三相變壓器”。 |
| 初級和次級繞組的數量 | 單相變壓器只有一個初級繞組和一個次級繞組。 | 三相變壓器有三個初級繞組和三個次級繞組。 |
| 輸入和輸出端子 | 單相變壓器有兩個輸入端子和兩個輸出端子，即相線 (P) 和零線 (N)。 | 對於三相變壓器，有三個輸入端子用於線纜，一個端子用於零線（取決於初級繞組連線型別），類似地，在輸出端，提供三個線端子和一個零線端子，零線端子的存在也取決於次級繞組連線型別。 |
| 尺寸 | 單相變壓器的尺寸較小。 | 三相變壓器的尺寸相對較大。 |
| 替代性 | 單相變壓器不能用於供電三相負載。 | 三相變壓器可用於供電單相和三相負載。 |
| 功率處理能力 | 由於僅使用一組繞組，因此單相變壓器的功率處理能力較低。 | 三相變壓器比單相變壓器可以處理更大的功率。 |
| 繞組配置 | 只有一個初級繞組和一個次級繞組，因此在單相變壓器中不存在特定的繞組配置。 | 根據三個初級繞組和三個次級繞組的連線方式，為三相變壓器定義了以下繞組配置：
|
| 設計 | 單相變壓器的設計簡單。 | 由於存在三個繞組，因此三相變壓器的設計相對複雜。 |
| 效率 | 對於相同的額定值，單相變壓器的效率較低。 | 與單相變壓器相比，三相變壓器的效率較高。 |
| 資本成本 | 單相變壓器的初始成本較低。 | 三相變壓器的初始成本相對高於單相變壓器。 |
| 經濟性 | 從長期來看，單相變壓器的經濟性較差。 | 三相變壓器功能強大，效能快速，使其從長期來看更具經濟性。 |
| 並聯執行 | 單相變壓器的並聯執行比較困難。 | 三相變壓器的並聯執行比單相變壓器更容易。 |
| 應用 | 單相變壓器用於小型負載，例如為單相家庭負載（如水泵和照明等）供電，用於各種電子裝置（如電視機、手機充電器等）中的電壓調節，用於家用逆變器中的升壓等。 | 三相變壓器用於為高功率單相和三相負載（如感應電機等）供電。還用於電力系統中的電力傳輸和分配。 |
結論
在本文中，我們討論了單相變壓器和三相變壓器之間所有顯著的差異。兩者都用於將交流電壓升壓或降壓到所需的值。單相變壓器和三相變壓器之間的一個主要區別是，單相變壓器僅包含一對繞組，而三相變壓器包含三對變壓器繞組。
