衛星通訊 - 轉接器

提供衛星發射和接收天線之間連線鏈路的子系統被稱為轉發器。它是空間段子系統中最重要的子系統之一。

轉發器在衛星中同時執行發射器和接收器（響應器）的功能。因此，“轉發器”一詞是將兩個詞的幾個字母組合而成，發射器(Trans)和響應器(ponder)。

轉發器框圖

轉發器主要執行兩個功能。分別是放大接收到的輸入訊號並轉換其頻率。通常，為了避免發射和接收訊號之間的干擾，上行鏈路和下行鏈路選擇不同的頻率值。

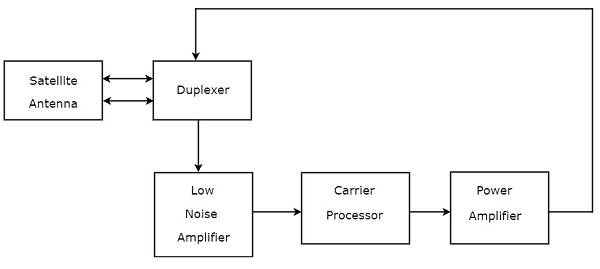

下圖顯示了轉發器的框圖。

我們可以從框圖本身輕鬆理解轉發器的操作。每個模組的功能如下所示。

• 雙工器是一種雙向微波門。它接收來自衛星天線的上行鏈路訊號，並將下行鏈路訊號傳輸到衛星天線。

• 低噪聲放大器 (LNA) 放大微弱的接收訊號。

• 載波處理器執行接收訊號（上行鏈路）的頻率下變頻。此模組確定轉發器的型別。

• 功率放大器將頻率下變頻訊號（下行鏈路）的功率放大到所需電平。

轉發器的型別

基本上，有兩種型別的轉發器。它們是彎管式轉發器和再生式轉發器。

彎管式轉發器

彎管式轉發器接收微波頻率訊號。它將輸入訊號的頻率轉換為射頻頻率，然後放大它。

彎管式轉發器也稱為中繼器和常規轉發器。它適用於模擬和數字訊號。

再生式轉發器

再生式轉發器執行彎管式轉發器的功能，即頻率轉換和放大。除了這兩個功能外，再生式轉發器還執行將射頻載波解調到基帶、訊號再生和調製。

再生式轉發器也稱為處理轉發器。它僅適用於數字訊號。再生式轉發器的主要優點是改善信噪比 (SNR) 並具有更高的實施靈活性。
