地球站示例

本章，我們將討論兩個地球站示例：僅接收家庭電視系統和社群天線電視系統。

僅接收家庭電視系統

如果廣播直接傳輸到家庭電視接收器，則此類服務稱為直接廣播衛星(DBS)服務。

可以使用網狀反射器將訊號聚焦到雙饋喇叭。它有兩個獨立的輸出。一個輸出將獲得C波段訊號，另一個輸出將獲得Ku波段訊號。

電視節目主要源於第一代訊號。這些訊號透過衛星傳輸到C波段的網路主端站。這些訊號被壓縮並以數字形式傳輸給有線電視和DBS提供商。

C波段使用者可以訂閱付費電影片道。由於有多源節目可用，這些訂閱服務比有線電視更便宜。

下圖顯示了DBS電視接收器的框圖。

室外單元主要由接收天線和低噪聲轉換器(LNC)組成。低噪聲轉換器(LNC)實際上是低噪聲放大器(LNA)後面跟著一個轉換器的組合。接收天線直接饋送到LNC。

通常，拋物面反射器也與接收喇叭天線一起使用，以更好地聚焦波束。

通常，饋送到室內單元的訊號是寬頻訊號。該訊號的頻率介於950 MHz和1450 MHz之間。在室內單元中，該訊號透過使用放大器進行放大。

放大後的訊號被施加到跟蹤濾波器和下變頻器。它選擇所需的通道並將它的頻率轉換為70 MHz的中頻(IF)。

中頻放大器放大訊號強度以便正確解調。基帶（解調）訊號用於生成殘留單邊帶 (VSSB) 訊號。此訊號被饋送到標準電視機的VHF/UHF通道之一。

DBS電視使用調頻(FM)。而傳統電視使用VSSB形式的調幅(AM)。這是DBS電視和傳統電視的主要區別。

社群天線電視(CATV)系統使用單個室外單元和多個饋線。這些饋線針對每個極化方向單獨提供。因此，所有頻道將同時出現在室內接收器上。

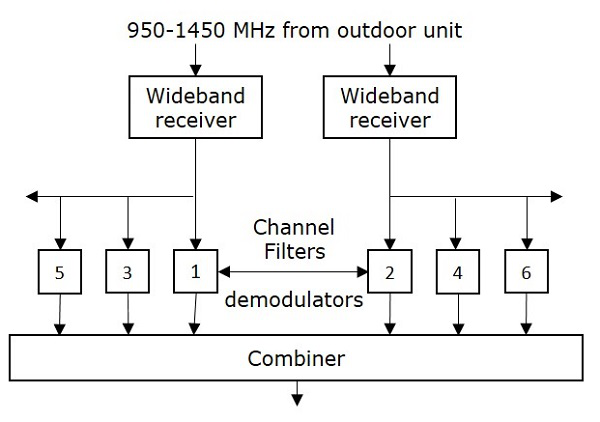

下圖顯示了CATV系統室內單元的框圖。

在這種情況下，不需要為每個使用者設定單獨的接收器。因為所有載波都在一個公共接收器-濾波器系統中解調。之後，這些通道被組合成一個多路複用訊號。然後，此訊號透過電纜傳輸給使用者（訂戶）。
