PyGTK - DrawingArea 類

DrawingArea 小部件呈現一個空白畫布，其中包含一個 gtk.gdk.Window，可以在其上繪製線條、矩形、弧線等物件。

PyGTK 使用 Cairo 庫進行此類繪圖操作。Cairo 是一個流行的二維向量圖形庫。它是用 C 語言編寫的，儘管它在大多數語言（如 C++、Java、Python、PHP 等）中都有繫結。Cairo 庫可用於在各種作業系統的標準輸出裝置上繪圖。它還可以用於建立 PDF、SVG 和 PostScript 檔案。

為了執行不同的繪圖操作，我們必須獲取目標輸出物件的裝置上下文。在本例中，由於繪圖出現在 gtk.DrawingArea 小部件上，因此獲取其中包含的 gdk.Window 的裝置上下文。此類具有一個 **cairo-create()** 方法，該方法返回裝置上下文。

area = gtk.DrawingArea()
dc = area.window.cairo_create()

DrawingArea 小部件可以連線到基於其發出的以下訊號的回撥：

Realize	在小部件在特定顯示器上例項化時執行任何必要的動作。
configure_event	在小部件大小改變時執行任何必要的動作。
expose_event	當繪圖區域第一次出現在螢幕上，或者當它被另一個視窗覆蓋然後再次顯示（暴露）時，處理重新繪製小部件內容。

滑鼠和鍵盤事件也可以透過 **gtk.Widget 類的 add_events() 方法**來呼叫回撥。

尤其值得關注的是 expose-event 訊號，該訊號在 DrawingArea 畫布第一次出現時發出。從連線到 expose-event 訊號的回撥中呼叫在 Cairo 庫中定義的不同二維物件繪圖方法。這些方法在 Cairo 裝置上下文中繪製相應的物件。

以下是可用的繪圖方法：

dc.rectangle(x,y,w,h) - 在指定的左上角座標處繪製一個給定寬度和高度的矩形。
dc.arc(x,y,r,a1,a2) - 繪製一個具有給定半徑和兩個角度的圓弧。
dc.line(x1, y1, x2, y2) - 在兩對座標之間繪製一條線。
dc.line_to(x,y) - 從當前位置繪製一條線到 (x,y)。
dc.show_text(str) - 在當前游標位置繪製字串。
dc.stroke() - 繪製輪廓。
dc.fill() - 用當前顏色填充形狀。
dc.set_color_rgb(r,g,b) - 將輪廓和填充顏色設定為 r、g 和 b 值，範圍在 0.0 到 1.0 之間。

示例

下面的指令碼使用 Cairo 方法繪製不同的形狀和文字。

import gtk
import math

class PyApp(gtk.Window):

   def __init__(self):
      super(PyApp, self).__init__()

	  self.set_title("Basic shapes using Cairo")
      self.set_size_request(400, 250)
      self.set_position(gtk.WIN_POS_CENTER)

	  self.connect("destroy", gtk.main_quit)

      darea = gtk.DrawingArea()
      darea.connect("expose-event", self.expose)

      self.add(darea)
      self.show_all()

      def expose(self, widget, event):
      cr = widget.window.cairo_create()

      cr.set_line_width(2)
      cr.set_source_rgb(0,0,1)
      cr.rectangle(10,10,100,100)
      cr.stroke()

      cr.set_source_rgb(1,0,0)
      cr.rectangle(10,125,100,100)
      cr.stroke()

      cr.set_source_rgb(0,1,0)
      cr.rectangle(125,10,100,100)
      cr.fill()

      cr.set_source_rgb(0.5,0.6,0.7)
      cr.rectangle(125,125,100,100)
      cr.fill()

      cr.arc(300, 50, 50,0, 2*math.pi)
      cr.set_source_rgb(0.2,0.2,0.2)
      cr.fill()

      cr.arc(300, 200, 50, math.pi,0)
      cr.set_source_rgb(0.1,0.1,0.1)
      cr.stroke()

      cr.move_to(50,240)
      cr.show_text("Hello PyGTK")
      cr.move_to(150,240)
      cr.line_to(400,240)
      cr.stroke()

PyApp()
gtk.main()

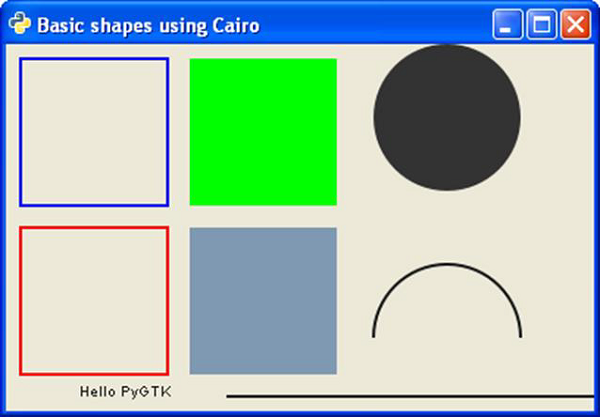

上面的指令碼將生成以下輸出：
