MATLAB Simulink - MATLAB 指令碼

---

---

在本章中，我們將使用 MATLAB 指令碼建立模型。我們有一種直接且簡單的方法來建立模型，只需選擇所需的模組即可。但是，編寫程式碼來建立模型有時可以幫助您自動化任務，因為您的專案變得越來越複雜。

因此，讓我們學習如何使用下面討論的應用程式程式設計介面 (API) 來建立模型。

我們將建立一個非常簡單的正弦波模型。為此，我們需要正弦波和示波器模組。

在 MATLAB 命令視窗中，我們可以使用 API 建立模型和模組。要建立新模型，API 如下所示：

new_system('matlabmodel')

這裡，matlabmodel 是模型的名稱。您可以使用 open_system() 並將模型名稱作為函式的引數來開啟模型。

命令如下所示：

open_system('matlabmodel')

單擊回車後，模型將開啟，如下所示：

現在，讓我們向其中新增正弦波模組。新增模組的命令是 add_block(source, dest)。

您將從 Simulink 庫瀏覽器中獲取模組的原始碼。

突出顯示的程式碼是正弦波的原始碼。讓我們將其新增到 add_block 中，如下所示：

add_block('simulink/Sources/Sine Wave','matlabmodel/Sine')

您的計算機上將顯示以下螢幕：

現在，讓我們新增示波器模組，如下所示：

add_block('simulink/Sinks/Scope','matlabmodel/Scope', ‘Position’ , [200 315 135 50])

模型顯示示波器模組，如下所示：

您可以利用 add_block 中的位置來正確放置模組。

例如，

add_block(‘simulink/Sinks/Scope’, ‘matlabmodel/Scope’, ‘Position’ , [200 315 135 50]

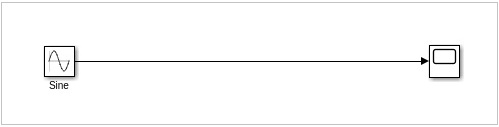

現在，讓我們使用如下所示的命令連線正弦波和示波器之間的連線：

add_line('matlabmodel', 'Sine/1', 'Scope/1');

對於 add_line，您必須傳遞模型的名稱，後跟模組名稱和模組的輸入埠。

因此，現在我們要將正弦波的第一個輸出埠連線到示波器的第一個輸入埠。

現在，讓我們使用以下命令執行模擬：

result = sim('matlabmodel');

現在要檢視模擬結果，請再執行一個命令，如下所示：

open_system('matlabmodel/Scope');

您將在示波器中獲得以下輸出：
