MATLAB Simulink - 簡介

---

---

Simulink 是一個用於動態和嵌入式系統的模擬和基於模型的設計環境，它與 MATLAB 整合在一起。Simulink 由計算機軟體公司 MathWorks 開發。

它是一個用於建模、模擬和分析多領域動態系統的資料流圖形程式語言工具。它基本上是一個圖形化塊圖工具，具有可自定義的塊庫集。

此外，它允許您將 MATLAB 演算法整合到模型中，並將模擬結果匯出到 MATLAB 以進行進一步分析。

Simulink 支援以下功能：

• 系統級設計。

• 模擬。

• 自動程式碼生成。

• 嵌入式系統的測試和驗證。

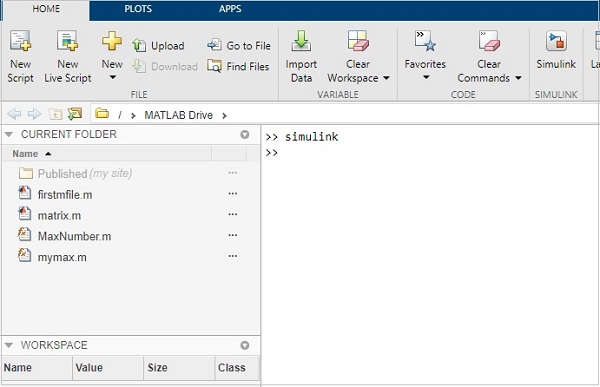

要開始使用 Simulink，請在命令視窗中鍵入 simulink，如下所示：

它將開啟 Simulink 頁面，如下所示：

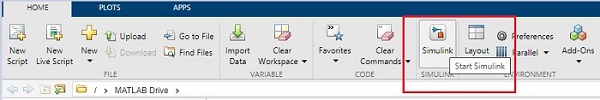

您還可以使用 MATLAB 中的 Simulink 圖示來開始使用 Simulink：

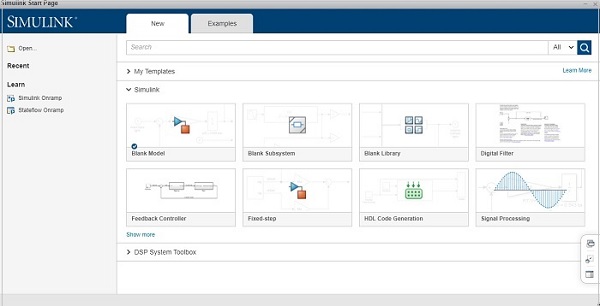

啟動 Simulink 時，您將導航到如下所示的起始頁面

在這裡，您可以建立自己的模型，也可以使用現有的模板。

點選“空白模型”，您將獲得一個 Simulink 庫瀏覽器，可用於建立自己的模型。

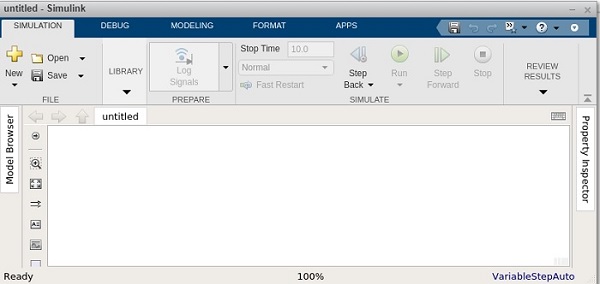

“空白模型”的螢幕如下所示：

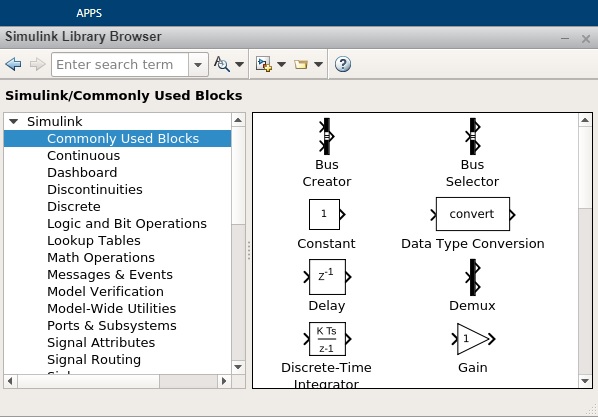

點選“庫”，它將顯示 Simulink 庫，如下所示：

Simulink 庫瀏覽器是許多庫的集合。它提供常用的模組、連續模組、儀表盤、邏輯和位運算、數學運算等。

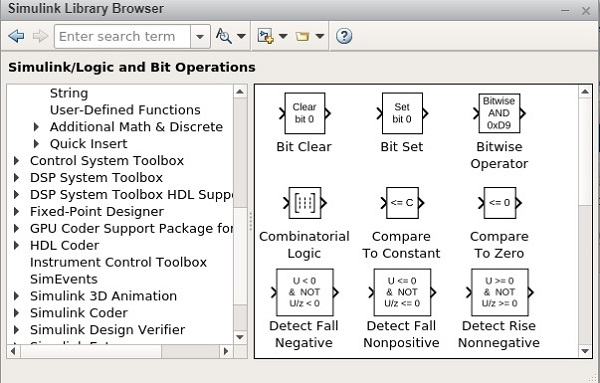

除此之外，您還可以獲得其他庫列表，如控制系統工具箱、DSP 系統工具箱等。

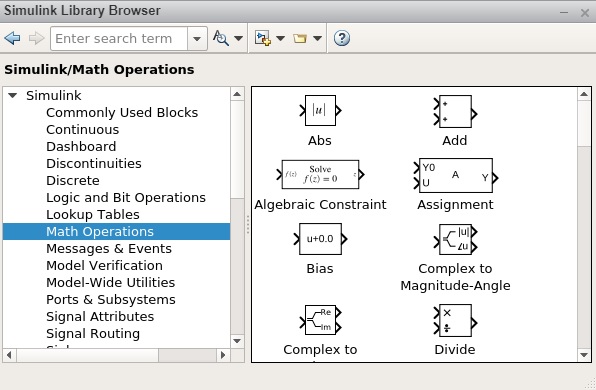

以下是數學運算庫列表的示例：

它具有 Abs、Add、代數約束、賦值等，您可以在模型中使用。

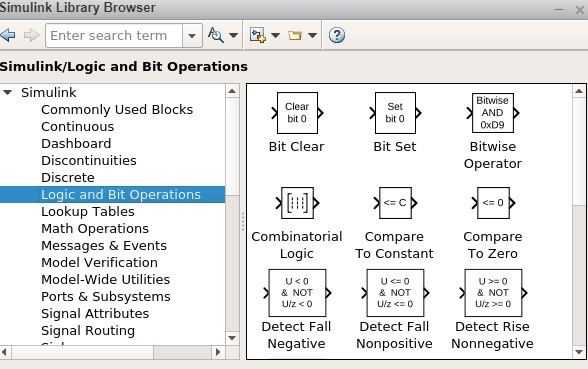

以下是邏輯和位運算的示例：
