MATLAB Simulink - For迴圈

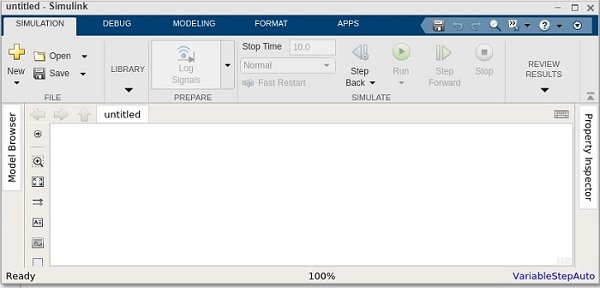

在本節中，讓我們瞭解 for 迭代器模組的工作原理。首先，建立一個空白模型，如下所示：

在這個模型中，我們將使用 for 迭代器來計算 1..N 的總和。

您可以根據自己的選擇使用 n 的值。此值將使用常數模組並將其更新為值 5，如下所示：

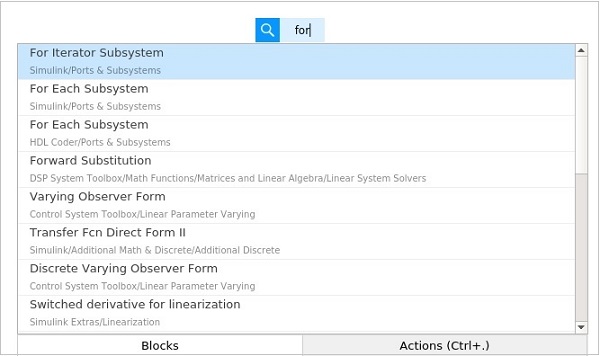

讓我們新增 for 迭代器模組，如下所示：

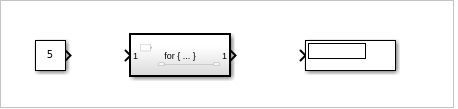

選擇 for 迭代器子系統模組並將其新增到您的模型中。接下來，我們需要顯示模組，如下所示：

連線模組，如下所示：

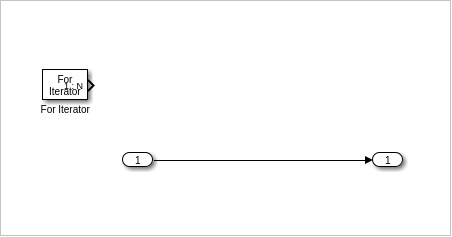

for 迭代器模組是一個子系統。選擇該模組並單擊 Enter。它將帶您進入新的模型區域，在該區域中必須定義 for 模組。

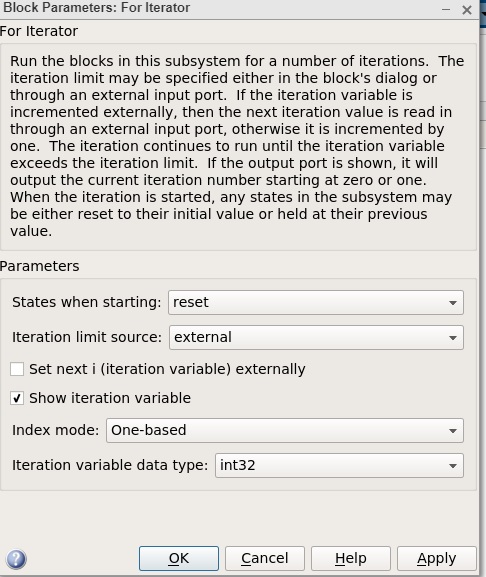

右鍵單擊 for 迭代器並選擇模組引數，如下所示：

將“啟動時狀態”更改為“重置”，並將“迭代限制源”更改為“外部”。單擊“確定”以更新更改。

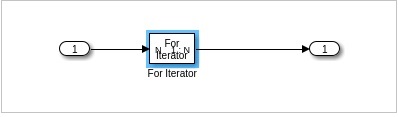

現在，您將獲得 for 迴圈的輸入模組，如下所示：

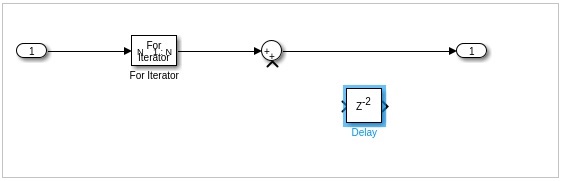

我們需要一個求和模組和一個延遲模組，如下所示：

延遲模組必須翻轉，以便可以將其新增到輸出端。我們需要將輸出反饋給求和模組，以便將其與當前迭代相加。

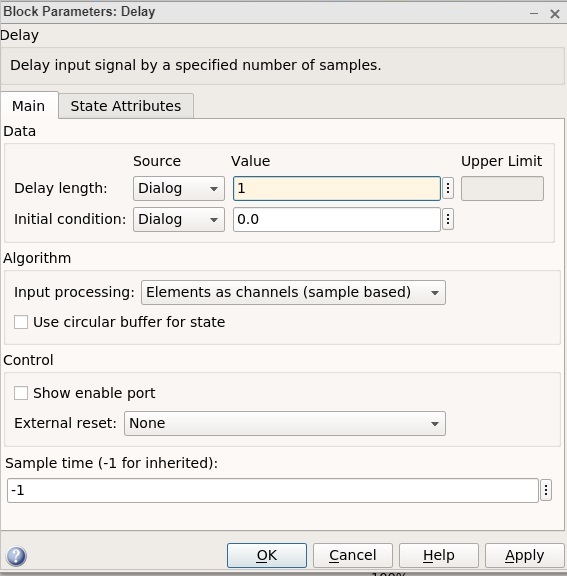

右鍵單擊延遲模組並將延遲長度從 2 更改為 1，如下所示。單擊“確定”以更新更改。

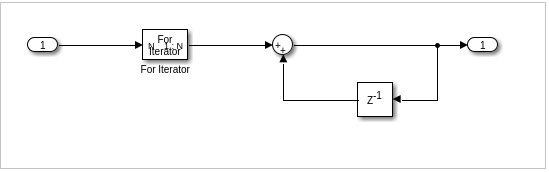

最終的 for 迴圈子系統模組如下所示：

現在，在執行模擬之前，將停止時間更改為 1。我們這樣做是因為我們希望模擬只執行一次。

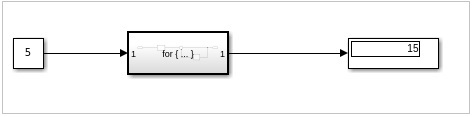

現在單擊“執行”以檢視顯示模組中的結果，如下所示

輸入值為 5，因此 for 迴圈將從 1 到 5。因此，值 1+2+3+4+5 = 15 顯示在顯示屏上。
