智慧電網 - 通訊網路

---

---

智慧電網通訊網路基本上是一個大型互連網路，由不同的小型網路組成，例如家庭區域網路、區域網和廣域網。

閱讀本章，以便更好地理解智慧電網通訊網路所有這些子網路的功能和特性。智慧電網通訊網路的核心是為智慧電網的不同節點（如裝置和系統）之間提供連線，並提供訊號和資料流動的途徑。

什麼是智慧電網通訊網路？

智慧電網通訊網路是一種先進的通訊基礎設施，它為智慧電網系統中不同元件和系統之間的資料和資訊的傳輸提供可靠、高效和高速的通道。

智慧電網通訊網路是一個複雜且專門設計的通訊網路，可以支援數字技術和協議，並可以對發電、配電和電力消耗進行即時監控和控制。

智慧電網通訊網路的主要目標是將智慧電網系統的不同元件連線在一起，並允許它們在整個電網中交換資料。

智慧電網通訊網路的功能

以下列出智慧電網通訊網路執行的一些關鍵功能：

• 智慧電網通訊網路為發電站、變電站、智慧電錶以及其他監控和控制裝置等電網不同部分之間的資料傳輸提供了一種途徑。
• 智慧電網通訊網路能夠即時監控電網執行和效能。
• 智慧電網通訊網路還能夠遠端控制電網執行。
• 它提供公用事業和消費者之間的雙向通訊。
• 智慧電網通訊網路有助於從遠端位置監控和管理分散式能源資源。
• 智慧電網通訊網路實施強大的安全措施，以保護整個智慧電網系統免受網路威脅和未經授權的訪問。
• 智慧電網通訊網路還允許擴充套件現有電力系統以提高其容量。

智慧電網通訊網路的型別

根據物理配置和覆蓋範圍，智慧電網通訊網路可以分為以下三種主要型別：

• 家庭區域網路 (HAN)
• 區域網 (LAN)
• 廣域網 (WAN)

讓我們討論每種型別的智慧電網通訊網路及其特徵。

1. 家庭區域網路 (HAN)

在智慧電網系統中，HAN或家庭區域網路是最小的通訊網路，覆蓋家庭或建築物內的區域。該網路主要設計用於連線家庭的智慧裝置，如智慧電錶、智慧家電和能源管理系統。

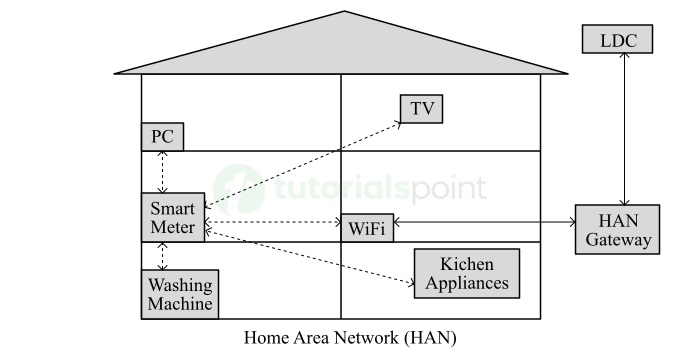

典型家庭區域網路 (HAN) 的框圖如下所示。

在智慧電網中實施家庭區域網路的主要目的是允許房主即時監控和控制其能源消耗。家庭區域網路中使用最廣泛的通訊技術包括Wi-Fi、藍牙、Zigbee、乙太網、蜂窩網路等。

家庭區域網路的特徵

以下是一些智慧電網通訊中家庭區域網路的重要特徵：

• HAN允許消費者即時監控和控制其能源利用情況。
• HAN允許消費者最佳化其能源使用並減少其電費。
• HAN在家用自動化中發揮著至關重要的作用，因為它允許遠端操作和控制家用電器。
• HAN使用易受網路安全問題影響的數字通訊技術，並導致資料洩露。
• 對於不熟悉技術的消費者來說，HAN和智慧家電可能難以管理。
• HAN的無縫執行需要複雜的通訊連線。
• HAN的設定成本相對較高。
• HAN提供的通訊範圍有限，通常在家庭或建築物內。

2. 區域網 (LAN)

在智慧電網通訊中，區域網 (LAN) 是一個通訊網路，它連線多個家庭區域網路 (HAN) 並分佈在有限的地理區域（如社群或校園）內。

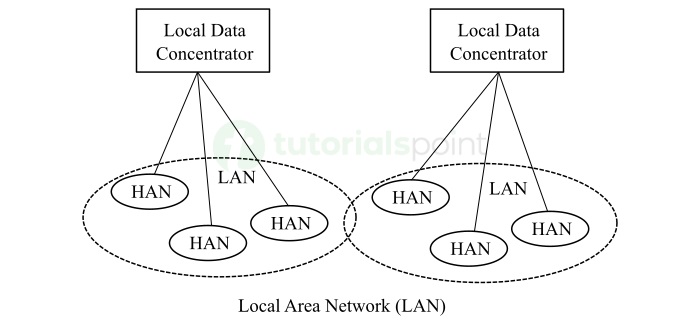

在智慧電網系統中，LAN在多個家庭區域網路和本地資料集中器之間提供通訊，如下面的圖所示。

LAN還用於智慧電網通訊網路中，以連線大型變電站內的不同元件或多個附近的變電站。

因此，區域網在本地區域內為現場裝置、智慧電錶和控制系統之間提供資料交換設施。

區域網的特徵

以下是一些智慧電網通訊中區域網的主要特徵和屬性：

• LAN在各種智慧電網元件之間提供高速資料通訊。這對於智慧電網系統的即時監控非常重要。
• LAN覆蓋的地理範圍相對較小，例如社群或校園。因此，它不太容易受到外部干擾，並且更可靠。
• LAN提供了一種可靠的方法來收集來自家庭區域網路的能源消耗資料並將其儲存在本地資料集中器中。
• 由於互連裝置數量增加，LAN比HAN相對複雜。
• 與任何其他數字通訊網路類似，LAN也容易受到未經授權的訪問和資料洩露的影響。

3. 廣域網 (WAN)

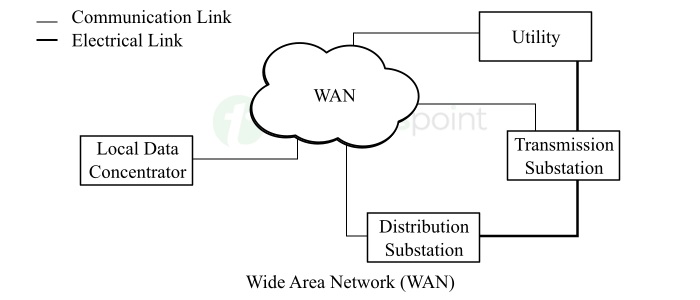

WAN或廣域網是一個大型通訊網路，它結合了多個HAN和LAN以及各種其他元件，如本地資料集中器、中央控制器等。

在智慧電網系統中，WAN用於在大型系統的各個實體（如發電站、輸電變電站、配電變電站等）之間提供通訊。它被稱為智慧電網通訊的骨幹。

廣域網中使用最常見的通訊技術包括乙太網、基於IP的網路、WiMax、遠端微波傳輸等。

廣域網的特徵

以下是一些智慧電網通訊中廣域網的關鍵特徵：

• WAN覆蓋智慧電網的大型地理區域。
• 它在智慧電網中提供集中式監控和控制機制。
• 它集成了電力系統的各個組成部分，如發電站、輸配電網路、控制中心、分散式能源資源等。
• WAN使用基於優先順序的通訊機制以確保關鍵資料的及時交付。
• 在所有三種網路中，它是智慧電網中最昂貴的通訊網路。
• 在設計和維護方面，WAN是最複雜的，需要專門的知識和專業技能。
• WAN覆蓋面積廣，資料傳輸距離長。這使其容易受到網路安全問題的威脅。

結論

通訊網路在智慧電網基礎設施中發揮著重要作用。根據覆蓋範圍和執行的功能，智慧電網通訊網路主要分為三種類型，即家庭區域網路 (HAN)、區域網 (LAN) 和廣域網 (WAN)。每種型別的網路在智慧電網中都有其自身的特性和應用，上面已詳細討論。
