智慧電錶簡介

---

---

**智慧電錶**是一種先進的電子裝置，旨在用於高精度地記錄電力消耗。它本質上是一種用於測量一段時間內能源消耗的電能表，但與簡單的電能表相比，它提供了一些高階功能。智慧電錶是智慧電網的關鍵組成部分之一，因為它提供了能源監控和公用事業與消費者之間通訊的功能。

典型的智慧電錶可以測量電力消耗、電壓、電流和系統的功率因數。它可以將所有這些資訊直接傳達給公用事業公司和消費者。因此，智慧電錶在電網中提供了雙向通訊，並提高了電網的可靠性。

智慧電錶廣泛應用於智慧電網，以實現電力消耗監控和管理的現代化。

在本章中，我們將解釋智慧電錶及其在電網中的作用，以及將其部署到電網中所帶來的益處和挑戰。

什麼是智慧電錶？

**智慧電錶**是智慧電網或現代電網的重要組成部分，因為它有助於公用事業和消費者瞭解電網狀態和能源消耗情況。

智慧電錶在改善消費者供電效能和質量方面發揮著至關重要的作用。智慧電錶基本上是一種先進的電子裝置，旨在測量與電力供應相關的各種資料，例如能源消耗、電壓、電流、功率因數等。

智慧電錶還配備了先進的通訊技術，將這些資訊傳達給消費者和公用事業公司。利用這些資訊，消費者和服務提供商可以瞭解消費模式並改善能源消費行為，從而降低賬單。

智慧電錶還在促進分散式或可再生能源資源的採用方面發揮著重要作用。這樣，消費者就可以在本地發電，並有助於減少排放。因此，智慧電錶有助於構建可持續且環保的能源系統。

智慧電錶最突出的特點是它與自動電能表之間的區別，即消費者與能源供應商之間的雙向通訊能力。此功能對於提高可靠性和效率至關重要。

智慧電錶的用途

傳統的電能表只能測量總的能源消耗，而不會顯示能源何時被使用的詳細資訊。但是，現代電網的需求是將消耗量與發電量匹配，以便解決電網過載、停電、斷電、動態定價等問題。只有當公用事業公司能夠獲取有關電力消耗的即時資料時，這才能實現。為此，使用了智慧電錶。

在本節中，我們將詳細闡述智慧電錶在公用事業方面和消費者方面的用途。

智慧電錶在公用事業方面的用途

智慧電錶使公用事業公司能夠執行以下功能：

• 根據消耗量設定能源的動態定價。
• 更有效地管理能源需求。
• 允許遠端和自動抄表，減少人工抄表中出現的錯誤和成本。
• 即時監控有助於更準確地預測能源消耗。
• 確定電壓、電流、功率因數等電網引數，並有助於提高電能質量。
• 有助於更好地進行發電和財務計劃。

智慧電錶在消費者方面的用途

智慧電錶對消費者也有益，它們可以幫助消費者以以下方式：

• 無需估算賬單，而是提供更準確的電錶讀數和賬單。
• 幫助消費者瞭解他們實際的能源消耗並進行管理，以減少賬單金額。
• 即時監控能源消耗有助於消費者將其減少約3%到5%。
• 允許消費者整合可再生能源，以減少對電網供應的依賴。這也有助於能源系統的脫碳。
• 積極地將消費者納入電網運營，這有助於提高效率和控制成本。

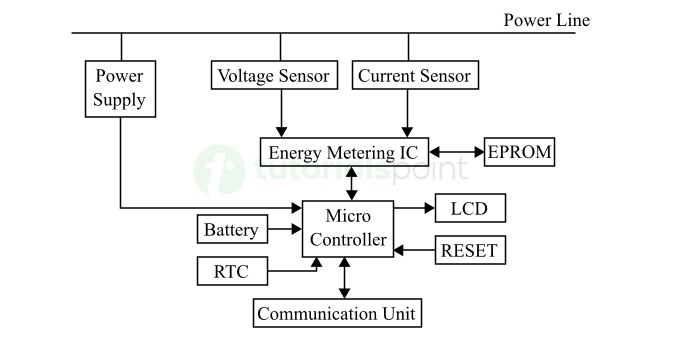

智慧電錶的組成部分

智慧電錶的主要組成部分及其功能解釋如下：

• **電源單元** - 它是智慧電能表的主要組成部分。其主要功能是將輸入電源轉換為適合電錶內部電子部件的低電壓值。它為智慧電錶的所有其他元件提供執行所需的電源。
• **電壓感測器** - 它安裝在智慧電錶中，用於測量系統電壓。
• **電流感測器** - 它用於測量流過負載電路的電流大小。
• **電能計量IC** - 此元件使用電壓和電流感測器的資料來計算能源消耗，並記錄此資料以用於報告和計費目的。
• **EPROM** - 它代表可擦除可程式設計只讀儲存器。它用於儲存與智慧電錶配置設定相關的永久資料。
• **電池** - 它安裝在智慧電錶中，用於在斷電期間持續為即時時鐘、儲存器等內部關鍵元件供電。
• **即時時鐘 (RTC)** - 它用於保持當前時間和日期最新，這對於能源消耗的準確時間戳至關重要。
• **微控制器** - 它充當智慧電錶中的中央處理單元。它處理從感測器接收到的資料，控制和管理電錶所有其他元件的操作。
• **LCD顯示屏** - 它用於在人機之間建立介面。它向消費者顯示電能讀數和其他資訊。
• **復位** - 此元件安裝在智慧電錶中，用於在電錶出現任何操作問題時將其微控制器和其他元件重置到初始狀態。
• **通訊單元** - 智慧電錶的此元件負責在智慧電錶與公用事業公司的控制中心之間交換資料。此元件支援雙向通訊和遠端抄表等功能。

所有這些元件共同構成一個智慧電能表。

智慧電錶是如何工作的？

智慧電錶在其內部包含一個計量裝置，該裝置使用數字技術精確測量能源消耗。以下是智慧電錶的分步工作原理：

• 智慧電錶的電壓和電流感測器測量電路中的電壓和電流值。
• 然後使用數字IC將這些值相乘，以計算以瓦特為單位的功耗。
• 在一段時間內對功耗進行積分，以計算以千瓦時為單位的總能量消耗。

智慧電錶中的資料傳輸技術

智慧電錶測量與能源消耗相關的資料，並透過以下任何一種通訊方法將其傳輸到公用事業公司的中央控制系統：

電力線載波通訊 (PLCC)

PLCC 是智慧電網中最常用的通訊技術。它允許智慧電錶透過現有的電力線將其資料傳輸到中央控制中心。因此，它消除了建立額外通訊基礎設施的需要，成為了一種經濟高效且可靠的通訊方法。但是，此通訊通道的效能可能會受到電噪聲和資料傳輸距離的影響。

射頻 (RF) 通訊

在這種方法中，資料透過射頻訊號從智慧電錶傳輸到控制中心。它是一種無線通訊通道。由於其成本效益，此通訊方法最適合於遠端通訊和大規模部署。但是，它極易受到其他無線通訊通道的干擾。因此，它需要閘道器、中繼器等裝置來確保可靠的通訊。

寬頻連線

這是另一種常用的通訊方法，用於將資料從智慧電錶傳輸到控制中心。寬頻連線的常見示例包括數字使用者線 (DSL) 和光纖電纜。此方法提供了高速資料通訊，但需要大量的基礎設施開發資本投入，尤其是在寬頻覆蓋範圍有限的地區。

蜂窩網路

現代智慧電錶還配備了4G、5G等蜂窩通訊技術用於資料傳輸。

使用智慧電錶的益處

智慧電錶是電力網能源管理變革的關鍵組成部分。這些電錶幫助消費者和公用事業公司獲得有關能源消耗的準確見解。在電力網中使用智慧電錶具有以下主要益處：

• 智慧電錶透過提供有關能源消耗的自動和準確資訊，消除了錯誤和估算計費流程。因此，智慧電錶允許公用事業公司對其消費者的能源消耗進行公平準確的計費。
• 智慧電錶還允許消費者即時監控其能源消耗。此資訊可以幫助消費者改變其能源消耗行為並減少賬單金額。
• 智慧電錶透過提高意識和使用節能家電，使消費者能夠做出明智的節能決策。
• 智慧電錶提供有關電網狀態的即時資料，使公用事業公司能夠快速檢測和解決問題。
• 智慧電錶允許各種智慧家居裝置和技術的無縫整合，並改善消費者的體驗。
• 智慧電錶還有助於將分散式或可再生能源資源整合到電網中。因此，它們幫助消費者自己發電，減少對電網供電的依賴。

智慧電錶部署中的挑戰

以下是一些與將智慧電錶部署到電網中相關的潛在挑戰：

• 智慧電錶使用數字通訊技術並收集敏感的消費者資訊。因此，可能存在網路威脅、未經授權的資料訪問和隱私洩露的風險。
• 由於擔心網路安全、隱私和無線通訊的健康問題，消費者也對智慧電錶的部署表現出牴觸情緒。
• 智慧電錶相對昂貴，並且還需要額外的通訊基礎設施。因此，其部署的前期成本很高。
• 智慧電錶與現有的電力網不相容，並且需要大量投資進行基礎設施升級。

結論

智慧電錶是用於電力網中測量電力消耗的數位電子裝置。智慧電錶類似於傳統的電能表，但它們配備了數字和通訊技術，可以提供即時資料監控和通訊。

智慧電錶是智慧電網中高階計量基礎設施的最基本組成部分之一。在現代電力網中，它們是管理傳統和分散式能源資源的能源生產和利用的重要工具。

智慧電錶提供有關能源消耗的最新資料，因此使消費者和供應商能夠以更有效的方式管理能源系統。總的來說，這些電錶有助於提高能源系統的可靠性、效率和可持續性。
