智慧電子裝置 (IEDs)

智慧電子裝置 (IEDs) 是一種基於微處理器的控制裝置，旨在自動化和控制電力系統裝置（如變壓器、斷路器、隔離開關、電容器組等）的操作。IEDs是智慧電網系統的基本組成部分，它徹底改變了電網的管理方式，並提高了系統的效率和可靠性。

在本章中，我們將解釋智慧電子裝置的概念及其在智慧電網技術中的優勢和應用。

什麼是智慧電子裝置 (IEDs)？

智慧電子裝置 (IEDs) 是一種基於微處理器的控制裝置，旨在自動化和控制各種電力系統裝置的操作，例如斷路器、變壓器、電容器組、隔離器等。IEDs利用各種先進的控制演算法和通訊技術來監控、控制和保護電力系統的裝置。

這些裝置接收來自遍佈電網的各種感測器的的資料，並對其進行處理以生成控制訊號。然後，這些控制命令被髮送到現場裝置以執行適當的操作並維持電網穩定性。由於IEDs配備了自己的微處理器，因此它們能夠以非常快的速度執行復雜的計算，並實現即時決策，從而提高電網的運營效率。

智慧電子裝置的型別

智慧電網系統中使用了各種型別的IEDs，但以下是一些主要的型別：-

• 保護繼電器 - 這些IEDs負責檢測和隔離電網中的故障。
• 電壓調節器 - 這些IEDs用於自動調節系統電壓，使其保持在指定範圍內。
• 重合閘控制器 - 這些是IEDs，負責在電網中發生故障或異常情況後自動恢復供電。
• 電容器組開關 - 這些IEDs整合到智慧電網系統中，以調節系統中的無功功率流動，並將功率因數保持在指定的範圍內。

智慧電子裝置的功能

智慧電子裝置 (IEDs) 在智慧電網系統中執行以下關鍵功能：-

資料採集和處理

IEDs配備了高速微處理器和通訊系統。這些元件使IEDs能夠從感測器和電網裝置中收集資料並進行處理。IEDs的此功能提供了電網的即時監控、歷史資料的儲存和分析以及與電網相關的重要資訊的提取。

控制和自動化

這是IEDs在智慧電網系統中執行的另一個重要功能。IEDs進行資料處理並生成控制命令以執行適當的操作，例如跳閘斷路器、調節變壓器的電壓、切換電容器組或根據資料分析執行任何其他操作。IEDs的此功能在使電網穩定可靠方面發揮著重要作用。

保護和故障管理

IEDs對於保護我們的電網免受故障也很重要。IEDs持續監控電網引數，如電壓、電流等，並快速響應任何異常情況。因此，這些裝置還有助於最大程度地減少對系統裝置的損壞。

與SCADA和DCS整合

IEDs通常與監控控制和資料採集 (SCADA) 系統以及分散式控制系統 (DCS) 整合。因此，IEDs還在智慧電網中提供集中監控和控制設施。

不同裝置和系統之間的通訊

IEDs旨在提供一個互操作性框架，使不同的電網裝置和系統能夠有效地進行通訊。因此，透過增強不同系統元件之間的通訊，IEDs提高了智慧電網的整體功能和效率。

智慧電子裝置的優勢

在智慧電網系統中部署智慧電子裝置具有以下主要優勢：-

• 在智慧電網中使用IEDs可以提高電網的可靠性和穩定性。
• IEDs在智慧電網中提供即時監控和自動化控制設施。
• IEDs還有助於防止停電並提高電網的彈性。
• IEDs透過持續監控電網，顯著縮短了對故障的響應時間。
• IEDs透過即時傳送控制命令來最佳化系統裝置的操作。這最大限度地減少了能量損失並提高了電網的效率。
• IEDs透過即時監控電網快速識別故障並將其隔離以最大程度地減少損壞。IEDs透過其自我修復功能自動恢復未受影響區域的電源供應。

智慧電子裝置在智慧電網中的應用

以下是智慧電子裝置在智慧電網中的一些主要應用：-

• IEDs是變電站自動化的重要組成部分，可在變電站提供自動化控制、即時監控和增強的保護。
• IEDs還用於將分散式能源資源整合到電網中並管理其發電和消耗。
• IEDs透過提供有關電網執行和能耗的即時資料，有助於實施有效的需求響應和負荷管理計劃。IEDs的資料用於根據電網情況調整負荷水平並實施分時電價。

結論

總之，IEDs只不過是基於微處理器的控制裝置。這些裝置整合到智慧電網系統中，用於即時監控和自動化控制電力系統裝置。

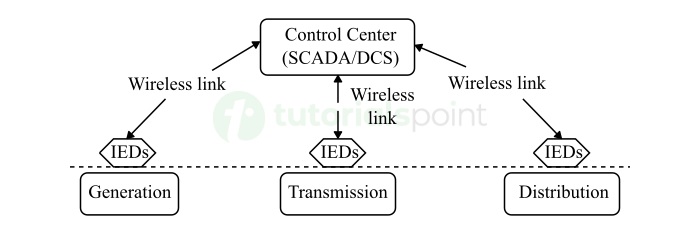

IEDs在電網和SCADA系統之間提供通訊鏈路。使用IEDs的主要目的是透過資料採集、自動化控制和增強的保護來提高智慧電網系統的效率、可靠性和彈性。
