SAP 業務工作流 - 建模器

工作流建模器是建立、編輯和顯示工作流定義最常用的工具。它提供了一種用於工作流定義的圖形和樹形建模檢視。在使用 SAP GUI for Windows 時，會顯示工作流建模器的圖形檢視。

在使用其他 SAP GUI 時，工作流建模器中會顯示樹形檢視。

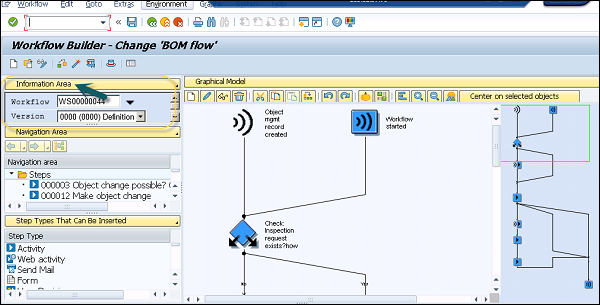

在工作流建模器的圖形檢視中，定義了以下部分：

• 工作流
• 資訊
• 導航
• 物件
• 訊息
• 步驟型別
• 概述

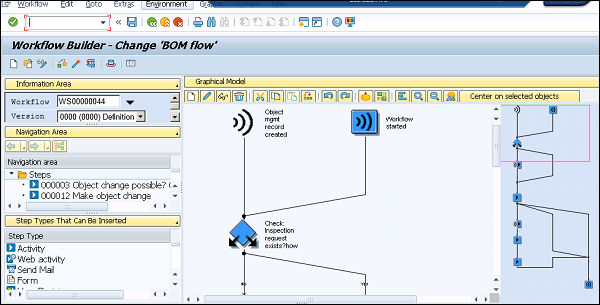

概述區域在樹形檢視中不顯示。在左側，您有物件、導航和資訊窗格。在螢幕中間，您有訊息和工作流窗格，在右側，您有概述和步驟型別。

導航窗格

在導航窗格中，您根據工作流定義顯示顯示工作流步驟。使用者還可以從步驟列表中直接導航到任何步驟定義。這也用於從上下文選單編輯工作流。

訊息 - 訊息窗格包含所有訊息和搜尋結果，在其中使用列表和工作流測試中生成的搜尋結果顯示在此處。

資訊 - 此窗格用於顯示載入的工作流及其定義、相應工作流的狀態以及系統中的版本號。

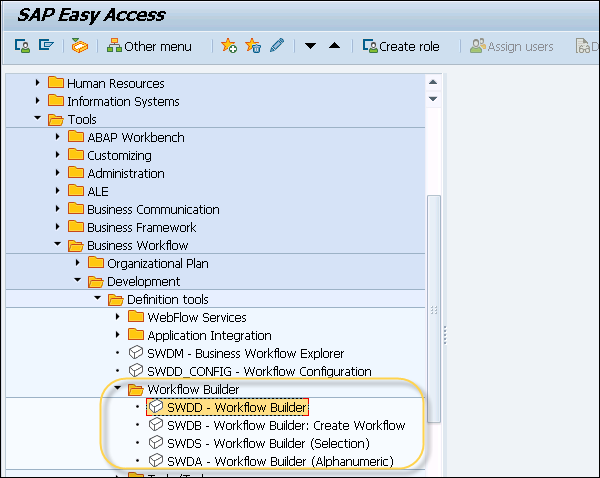

呼叫工作流建模器

您可以使用不同的選項呼叫工作流建模器。您可以透過導航到以下路徑直接呼叫它：工具 → 業務工作流 → 開發 → 定義工具 → 工作流建模器 → 工作流建模器，或者也可以使用 T 程式碼：SWDD。

要直接呼叫工作流建模器的字母數字顯示，請導航到工具 → 業務工作流 → 開發 → 定義工具 → 工作流建模器 → 工作流建模器（字母數字）。

您可以使用選項 在更改模式和顯示模式之間導航。您還可以透過導航到工具 → 業務工作流 → 開發 → 定義工具 → 工作流建模器 → 工作流建模器（選擇）來選擇不同的工作流進行處理。

如果您想直接使用新的空工作流呼叫工作流建模器，請導航到工具 → 業務工作流 → 開發 → 定義工具 → 工作流建模器 → 工作流建模器：建立工作流。

請注意，工作流啟動使用指示符符號 啟動工作流來表示。當您從定義了觸發事件的多步任務的定義中呼叫新工作流時，它將使用符號 顯示。

在圖形工作流定義中，您可以使用具有結果的未定義步驟新增新的工作流定義，並透過符號 顯示。

工作流定義的結尾由 指示。

與工作流建模器和配置相關的重要的事務程式碼如下表所示。
