OBIEE 架構

OBIEE 架構包含處理終端使用者請求所需的各種 BI 系統元件。

OBIEE 系統究竟是如何工作的？

終端使用者的初始請求被髮送到展示伺服器。展示伺服器將此請求轉換為邏輯 SQL，並將其轉發到 BI 伺服器元件。BI 伺服器將其轉換為物理 SQL，並將其傳送到資料庫以獲取所需的結果。此結果透過相同的方式呈現給終端使用者。

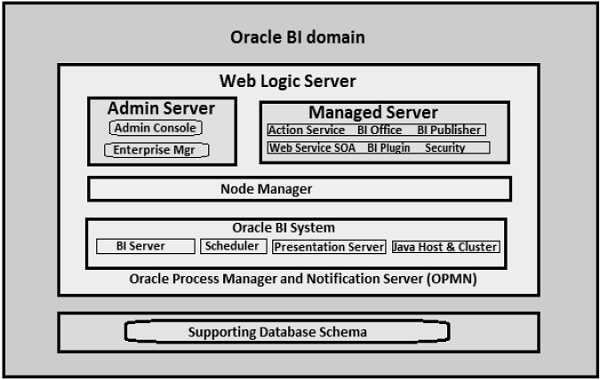

下圖顯示了詳細的 OBIEE 架構：

OBIEE 架構包含 Java 和非 Java 元件。Java 元件是 WebLogic Server 元件，非 Java 元件稱為 Oracle BI 系統元件。

WebLogic Server

OBIEE 系統的這一部分包含管理伺服器和受管伺服器。管理伺服器負責管理受管伺服器的啟動和停止程序。受管伺服器包含 BI 外掛、安全性、釋出者、SOA、BI Office 等。

節點管理器

節點管理器觸發自動啟動、停止、重新啟動活動，併為管理伺服器和受管伺服器提供程序管理活動。

Oracle 程序管理器和通知伺服器 (OPMN)

OPMN 用於啟動和停止 BI 系統的所有元件。它由 Fusion Middleware Controller 管理和控制。

Oracle BI 系統元件

這些是 OBIEE 系統中的非 Java 元件。

Oracle BI 伺服器

這是 Oracle BI 系統的核心，負責提供資料和查詢訪問功能。

BI 展示伺服器

它負責將 BI 伺服器中的資料呈現給終端使用者請求的 Web 客戶端。

排程程式

此元件在 BI 系統中提供排程功能，它有自己的排程程式來排程 OBIEE 系統中的作業。

Oracle BI Java 宿主

這負責使 BI 展示伺服器能夠支援 BI 排程程式、釋出者和圖形的各種 Java 任務。

BI 叢集控制器

這用於負載平衡目的，以確保負載均勻分配給所有 BI 伺服器程序。
