法律學8085微處理器中的I/O寫(IOW)機器週期

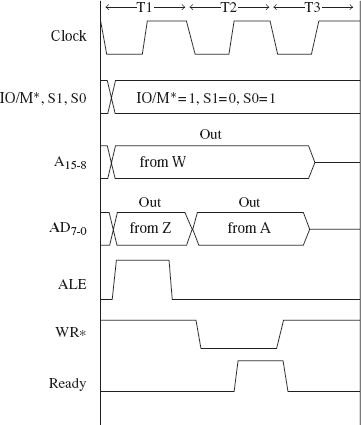

OUT 25H指令的最後三個時鐘週期是IOW機器週期的示例。IOW機器週期的波形如下圖所示
需要注意的是，在IOW機器週期中，W和Z暫存器具有相同的8位埠地址。當我們使用8755（2K×8 EPROM和兩個8位埠）和8155（256×8 RAM、3個輸入輸出埠和14位定時器）時，地址在A15-8和AD7-0上的重複也具有一定的優勢。除了8085處理器外，我們還可以僅使用這兩個晶片來構成一個基於8085的微型計算機。此外，除了需要最小晶片微型計算機配置的情況外，這些晶片在如今並不受歡迎。
暫存器對WZ中的16位值作為地址在IOW機器週期中發出。還需要注意的是，在IOW機器週期中，只有累加器的內容作為資料傳送到定址的輸出埠。在8085中，我們只在執行OUT a8指令的過程中遇到IOW機器週期。
示例：在8085指令集中，OUT是一個助記符，表示將累加器的內容輸出到一個輸出埠，其8位地址在指令中指示為a8。它在記憶體中佔用2個位元組。第一個位元組指定操作碼，下一個位元組提供8位埠地址。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| OUT 埠地址 | D3 | 2 |
OUT F0H是此型別指令的一個示例。下面用一個示例顯示了執行此指令的結果。
| | 之前 | 之後 |
|---|---|---|
| （A） | ABH | ABH |
| 輸出埠F0H | 任意值 | ABH |
OUT指令是唯一可以將累加器內容傳送到輸出埠的指令。連線地址為F0H的輸出埠的可能的晶片選擇電路如下面的圖所示。
由於埠地址為F0H，因此從A7到A0的位應具有位模式
A7 A6 A5 A4 A3 A2 A1 A0 = 1 1 1 1 0 0 0 0，其中WR* = 0，IO/M* = 1
所有這些位將透過一個與非門產生輸出邏輯1作為晶片選擇（CS），因此輸出埠晶片被選中。因此，當8085發出地址為F0H、IO/M*為1和WR*為0時，晶片將響應。換句話說，我們認為它具有輸出埠號F0H。
請注意，可以使用地址F0H的輸入埠和具有相同地址F0H的輸出埠。當8085發出地址為EFH和IO/M*為1時，根據RD*和WR*訊號狀態值選擇其中一個。因此，可以有總共256個輸入埠和總共256個輸出埠。
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | D3 | OUT F0H | 累加器內容將傳送到埠地址F0H |
| 2001 | F0 | | F0H作為埠地址 |

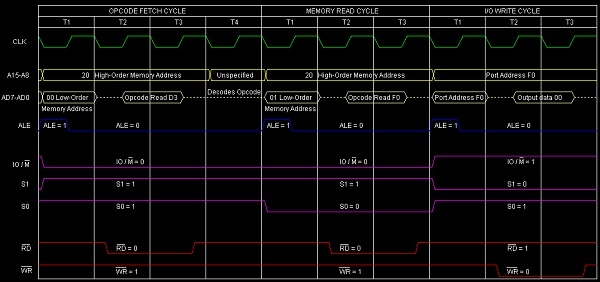

執行此指令OUT F0H的時序圖如下所示 -
總結：因此，此指令OUT需要2個位元組、3個機器週期（操作碼獲取、記憶體讀取、I/O寫入）和10個T狀態才能執行，如時序圖所示。
