8085微處理器中的堆疊讀寫

從堆疊讀取

假設SP包含地址FC78H，我們想要從堆疊位置讀取資訊。在這種情況下，我們對讀取地址小於SP中存在的記憶體地址的位置不感興趣。這是因為8085將它們解釋為無用的資訊。例如，從記憶體位置FC75H讀取無用資訊毫無意義。

SP解釋說，記憶體位置FC78H、FC79H、...、FFFFH都被8085解釋為包含有用的資訊。要從堆疊讀取，8085微處理器指令集中使用的指令是POP。下面我們將詳細討論POP指令。

在8085指令集中，使用助記符POP，我們可以透過rp（即暫存器對，例如BC、DE、HL或AF）從堆疊頂部彈出2個位元組。這裡AF是由標誌暫存器和累加器暫存器組成的暫存器對，也稱為PSW（處理器狀態字）。在PSW中，累加器是高位位元組，標誌暫存器是低位位元組。

在上面提到的操作碼中，2位用於表示暫存器對。2位可以有4種組合。因此，可以使用POP提及4個暫存器對。如前所述，它們是BC、DE、HL和AF或PSW。

請注意，在LXI指令中，我們可以使用4個可能的暫存器對，即BC、DE、HL和SP。因此，我們不能同時對同一指令使用SP和PSW。

讓我們考慮以下示例，以便更好地理解指令的操作。

這裡我們考慮指令POP D，它屬於該類別。由於rp可以具有四個值中的任何一個，因此此類指令有四個操作碼。它在記憶體中只佔用1個位元組。POP D是此類指令的一個示例。它是一個1位元組指令。下面透過一個示例顯示此指令執行的結果。

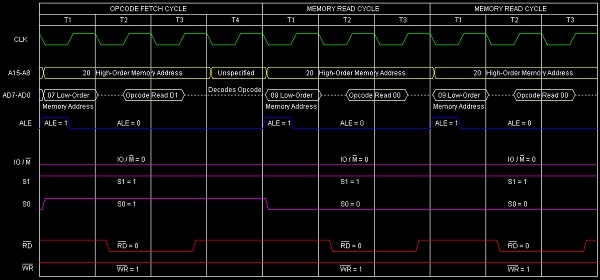

針對此指令POP D執行的時序圖如下所示：

總結：因此，此指令POP需要1個位元組、3個機器週期（操作碼獲取、記憶體讀取、記憶體讀取）和10個T狀態才能執行，如時序圖所示。

寫入堆疊

假設SP內容為FC7AH，我們想要將資訊寫入堆疊位置。在這種情況下，我們對寫入地址等於或大於SP中存在的記憶體地址的位置不感興趣。這是因為8085將它們解釋為包含有用的資訊，不應破壞！例如，在記憶體位置FD7AH覆蓋和破壞有用的資訊毫無意義。我們應該寫入目前包含無用資訊的位置，並使其變得有用。

要寫入堆疊，8085微處理器指令集中使用的指令是PUSH。下面我們將詳細討論PUSH指令。

在8085指令集中，PUSH rp指令透過將其推入堆疊頂部上方的兩個位置來儲存暫存器對rp的內容。rp代表以下暫存器對之一。

rp = BC、DE、HL或PSW

由於rp可以具有四個值中的任何一個，因此此類指令有四個操作碼。它在記憶體中只佔用1個位元組。

在上面提到的操作碼中，2位用於表示暫存器對。2位可以有4種組合。因此，可以使用POP提及4個暫存器對。如前所述，它們是BC、DE、HL和AF或PSW。

請注意，在LXI指令中，我們可以使用4個可能的暫存器對，即BC、DE、HL和SP。因此，我們不能同時對同一指令使用SP和PSW。

讓我們考慮PUSH B作為此類指令的示例。它是一個1位元組指令。

下面透過一個示例顯示此指令執行的結果。

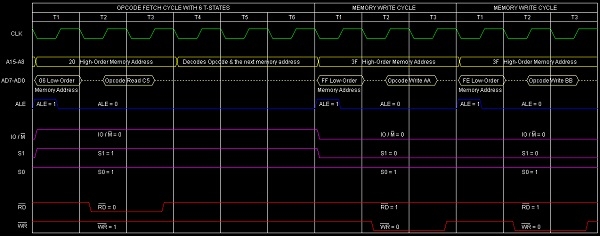

針對此指令PUSH B執行的時序圖如下所示：

總結：因此，此指令PUSH B需要1個位元組、3個機器週期（操作碼獲取、記憶體寫入、記憶體寫入）和12個T狀態才能執行，如時序圖所示。
