8085微處理器程式執行及結果檢查

我們將學習如何使用8085在8085套件中編寫程式。我們還將學習如何除錯程式並在成功執行後檢查結果。

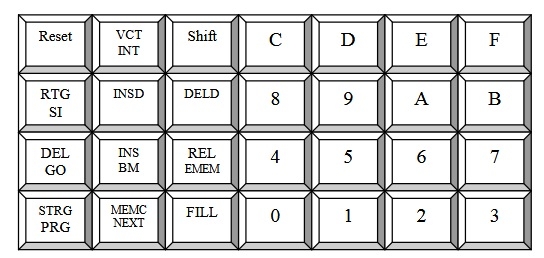

讓我們看看8085套件的典型鍵盤結構。（不同製造商的不同套件，其鍵盤樣式可能會有所不同）

下表將顯示不同控制鍵的功能。有16個字母數字鍵（0-9，A-F）提供資料和地址：

現在我們將看到一個示例程式，其中十六個位元組的資料儲存在8050H到805FH的記憶體位置中。將整個資料塊傳輸到從8070H開始的新記憶體位置。

程式

總T狀態 = 外迴圈T狀態 + 內迴圈T狀態
  = (10+10+7+5) + ((4+7+6+6+4+10) x 16 - 3)
  = 32 + (37 x 16 – 3)
  = 32 + 589
  = 621

8085套件的除錯選項。

 塊移動操作演示

記憶體地址的初始狀態

 按鍵：

<塊移動>，8000H <下一步>，8009H <下一步>，8100H <執行>

記憶體地址的最終狀態

 塊插入和塊刪除操作演示

記憶體地址的初始狀態

 按鍵：

<插入> 8000H <下一步>，8009H <下一步>，8005H <下一步>，5 <下一步>，AAH <插入>，BBH <下一步>，CCH <下一步>，DDH <下一步>，EEH <下一步>

<刪除>，8000H <下一步>，800EH <下一步>，8005H <下一步>，8009H <執行>

記憶體地址的最終狀態

這裡我們使用的是帶有8000H到FFFFH地址對映的32K記憶體空間62256（U3）。為了結束程式，我們可以使用RST 5 (EFH)返回到監視器程式，而不是使用HLT (76H)指令。因為它可以幫助我們除錯程式是否導致停止和掛起。
