8085程式執行和結果檢查

在本節中，我們將學習如何使用8085在8085套件上編寫程式。我們還將學習如何除錯程式並在成功執行後檢查結果。

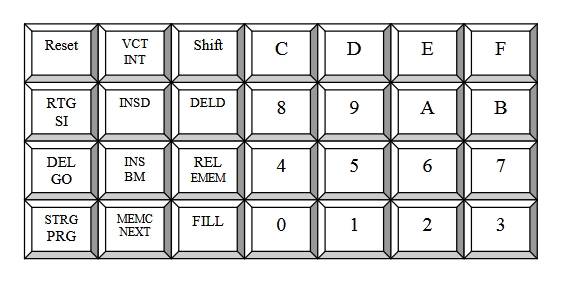

讓我們來看一個典型的8085套件鍵盤結構。（不同製造商的不同套件，其鍵盤模式可能會有所不同）

下表將顯示不同控制鍵的功能。有16個字母數字鍵（0-9，A-F）用於提供資料和地址：

現在我們將看到一個示例程式，其中十六個位元組的資料儲存在從8050H到805FH的記憶體位置。將整個資料塊傳輸到從8070H開始的新記憶體位置。

T狀態	地址	十六進位制程式碼	標籤	助記符	註釋
10	8000	21, 50, 80	START	LXI H, 8050H	將HL設定為源記憶體指標
10	8003	11, 70, 80		LXI D, 8070H	將DE設定為目標地址
7	8006	06, 10		MVI B,10H	將B設定為計數16個位元組
4	8008	7E	NEXT	MOV A,M	從源記憶體獲取資料位元組
7	8009	12		STAX D	將資料位元組儲存到目標位置
6	800A	23		INX H	將HL指向下一個源位置
6	800B	13		INX D	將DE指向下一個目標位置
4	800C	05		DCR B	遞減計數器
10	800D	C2, 08, 80		JNZ NEXT	如果計數器不為0，則轉到傳輸下一個位元組
5	8010	76		HLT	停止
	總共17個位元組

總T狀態 = 外迴圈T狀態 + 內迴圈T狀態

= (10 + 10 + 7 + 5) + ((4 + 7 + 6 + 6 + 4 + 10) x 16 - 3)

= 32 + (37 x 16 – 3)

= 32 + 589

= 621

8085套件的除錯選項。

命令	功能/格式
檢查/修改記憶體	顯示/修改記憶體位置的內容 EXAM MEM <地址> NEXT [[<資料>] NEXT/PREV] EXEC
檢查/修改暫存器	顯示/修改8085暫存器內容。EXAM REG <暫存器鍵> [[<資料>] NEXT]* EXEC
單步執行	執行單個使用者程式指令 SINGLE STEP <起始地址> NEXT [[<起始地址>]NEXT]* EXEC
GO	將控制權從監視器轉移到使用者程式 GO <地址> EXEC
塊移動/塊複製	將資料塊從一個部分移動/複製到另一個部分 BLK MOVE <起始地址> NEXT <結束地址> NEXT <目標地址> EXEC
插入	在使用者程式中插入一個或多個指令 INSERT [<下限>] NEXT [<上限>] NEXT <插入起始地址> NEXT <位元組數> NEXT [[<資料>] NEXT]* EXEC
刪除	刪除使用者程式中的一個或多個指令 DELETE [<下限>] NEXT [<上限>] NEXT <刪除起始地址> NEXT <刪除結束地址> EXEC

記憶體地址的初始狀態

按鍵：

<塊移動>，8000H<下一個>，8009H <下一個>，8100H <執行>

記憶體地址的最終狀態

記憶體地址的初始狀態

按鍵：

<插入>8000H <下一個>，8009H <下一個>，8005H <下一個>，5 <下一個>，AAH<插入>，BBH <下一個>，CCH <下一個>，DDH <下一個>，EEH <下一個>

<刪除>，8000H <下一個>，800EH <下一個>，8005H <下一個>，8009H<執行>

記憶體地址的最終狀態

這裡我們使用的是帶有8000H到FFFFH地址對映的32K記憶體空間62256 at U3。為了結束程式，我們可以使用RST 5(EFH)返回到監視器程式，而不是使用HLT (76H)指令。因為它可以幫助我們除錯程式是否導致停止和掛起。
