法律研究8085 微處理器中跳轉為零 (JZ) 指令
在 8085 指令集中，我們有一個助記符 **JZ a16**，它代表“跳轉為零”，而“a16”代表任何 16 位地址。此指令用於跳轉到指令中提供的 a16 地址。但由於它是條件跳轉，因此僅噹噹前零標誌值為 1 時才會發生。如果零標誌值為 0，程式流程將依次繼續。它是一個 3 位元組指令。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組 |
|---|---|---|
| JZ 標籤 | CA | 3 |
讓我們考慮此指令型別 **JZ 4000H** 的一個示例。它是一個 3 位元組指令。下面用一個示例顯示了執行此指令的結果。
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 3E | MVI A,40 | A ← 40H |
| 2001 | 40 | 8 位運算元 40H | |
| 2002 | 06 | MVI B,40 | B ← 40H |
| 2003 | 40 | 8 位運算元 40H | |
| 2004 | 90 | SUB B | A ← A – B= 40H – 40H = 00H |
| 2005 | CA | JZ 4000 | 跳轉為零，即當 Z = 1 時跳轉，因為減法結果為 00H，即零，所以 Z 標誌位將保持值為 1 |
| 2006 | 00 | 目標地址的低位位元組 | |
| 2007 | 40 | 目標地址的高位位元組 PC ← 4000H，因此程式控制將轉移到地址 4000H | |
| 2008 | 78 | MOV A, B | 此指令現在不會獲得控制權，因為 JZ 會將控制權轉移到記憶體地址 4000H |
| …. | …. | …. | …. |
| 4000 | 41 | MOV B, C | 地址 4000H 處的下一條指令將獲得控制權 |

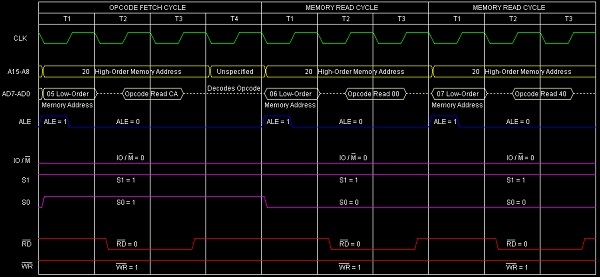

針對此指令 **JZ 4000H** 執行的時序圖如下所示：
**總結** - 因此，此指令 **JZ** 需要 3 個位元組、3 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取）和 10 個 T 狀態才能執行，如時序圖所示。
