法學8085微處理器中的奇偶校驗偶數跳轉 (JPE)
在8085指令集中，我們有一個助記符**JPE a16**，它代表“如果奇偶校驗為偶數則跳轉”，而“a16”代表任何16位地址。此指令用於跳轉到指令中提供的a16地址。但由於它是一個條件跳轉，所以只有噹噹前奇偶校驗標誌值為1時才會發生。如果奇偶校驗標誌值為0，程式流程將順序繼續。它是一個3位元組指令。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| JPE標號 | 有效地址 (EA) | 3 |
讓我們考慮此指令型別**JPE 4000H**的一個示例。它是一個3位元組指令。此指令執行的結果如下例所示。
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 3E | MVI A,40 | A ← 40H |
| 2001 | 40 | 8位運算元 40H | |
| 2002 | 06 | MVI B,40 | B ← 40H |
| 2003 | 40 | 8位運算元 40H | |
| 2004 | 90 | SUB B | A ← A – B= 40H – 40H = 00H。由於結果為00H = 0000 000B，因此P標誌位將為1 |
| 2005 | 有效地址 (EA) | JPE 4000 | 跳轉奇偶校驗為偶數，即當P = 1時跳轉，由於減法結果為00H，因此P標誌位將保持值為1 |
| 2006 | 00 | 目標地址的低位位元組 | |
| 2007 | 40 | 目標地址的高位位元組 PC ← 4000H，因此程式控制將轉移到地址4000H | |
| 2008 | 78 | MOV A, B | 由於JPE將控制轉移到記憶體地址4000H，因此此指令現在不會獲得控制權 |
| …. | …. | …. | …. |
| 4000 | 41 | MOV B, C | 地址4000H處的下一條指令將獲得控制權 |

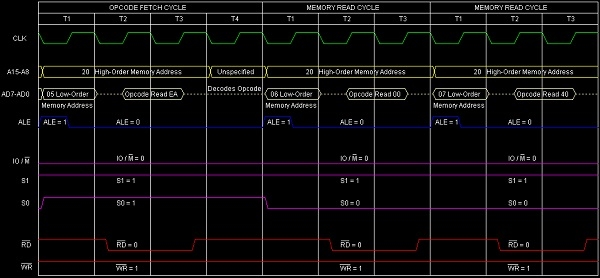

針對此指令**JPE 4000H**執行的時序圖如下所示：
**總結** − 因此，此指令JPE需要3個位元組、3個機器週期（操作碼提取、記憶體讀取、記憶體讀取）和10個T狀態才能執行，如時序圖所示。
