法學8085 微處理器中的奇偶校驗為偶數時返回 (RPE)
在 8085 指令集中，RPE 是助記符，代表“奇偶校驗為偶數時返回”。僅當 P 標誌值為 1 時，此指令才用於返回主程式。如果 P 標誌值為 0，程式流程將按順序繼續在子程式中執行。這是一個 1 位元組指令。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| RPE | E8 | 1 |
讓我們考慮以下示例程式碼以便更好地解釋：
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 5000H | SP ← 5000H。初始化 SP |
| 2001 | 00 | 地址的低位位元組 | |
| 2002 | 50 | 地址的高位位元組 | |
| 2003 | 21 | LXI H, 4050H | HL ← 4050H，初始化 HL 暫存器對 |
| 2004 | 50 | 地址的低位位元組 | |
| 2005 | 40 | 地址的高位位元組 | |
| 2006 | CD | CALL 200BH | 呼叫地址為 200BH 的子程式。因此，程式的控制將轉移到 200BH 位置。下一個指令的返回地址 2009H 將被壓入堆疊頂部。結果，4FFFH (SP – 1) 將包含 20H，而 4FFEH (SP – 2) 將分別包含 09H。 |
| 2007 | 0B | 地址的低位位元組 | |
| 2008 | 20 | 地址的高位位元組 | |
| 2009 | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到 HL 暫存器對指向的記憶體位置 4050H。因此，在 4050H 記憶體位置將儲存累加器的內容 00H。成功執行 RPE 指令後，控制將返回到此指令。 |
| 200A | 76 | HLT | 程式結束。 |
| 200B | 3E | MVI A, 40H | A ← 40H，用初始值 40H 初始化累加器 |
| 200C | 40 | 40H 作為運算元 | |
| 200D | 06 | MVI B, 40H | B ← 40H，用初始值 30H 初始化暫存器 B |
| 200E | 40 | 40H 作為運算元 | |
| 200F | 90 | SUB B | A ← A – B = 40H – 40H = 00H，由於計算結果為零，因此 P = 1 |
| 2010 | E8 | RPE | 將控制返回到地址 2009H。返回地址 2009H 將從堆疊頂部彈出。因此，從地址 4FFEH 彈出 09H，從地址 4FFFH 彈出 20H，SP 將相應地恢復其初始地址 5000H 的內容。 |
| 2011 | 80 | ADD B | A ← A + B ← 00H + 40H = 40H。 （但在本例中，此行無法訪問，因此不會執行） |
| 2012 | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到 HL 暫存器對指向的記憶體位置 4050H。因此，在 4050H 記憶體位置將儲存累加器的內容 40H。 （但在本例中，此行無法訪問，因此不會執行） |
| 2013 | C9 | RET | 將控制返回到地址 2009H。返回地址 2009H 將從堆疊頂部彈出。因此，從地址 4FFEH 彈出 09H，從地址 4FFFH 彈出 20H，SP 將相應地恢復其初始地址 5000H 的內容。 （但在本例中，此行無法訪問，因此不會執行） |

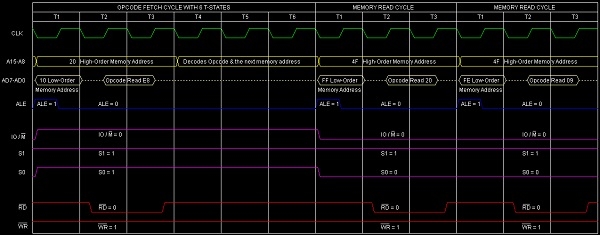

針對此指令 RPE 執行的時序圖如下：
總結 − 因此，此指令 RPE 需要 1 位元組、3 個機器週期（操作碼提取、記憶體讀取、記憶體讀取）和 12 個 T 狀態才能執行，如時序圖所示。
