法律研究8085微處理器中無進位返回(RNC)
在8085指令集中，RNC是一個助記符，代表“無進位返回”。僅當Cy標誌值為0時，此指令才用於返回主程式。如果Cy標誌值為1，程式流程將在子程式中順序繼續。它是一個1位元組指令。
| 助記符，運算元 | 操作碼(十六進位制) | 位元組數 |
|---|---|---|
| RNC | D0 | 1 |
讓我們考慮以下示例程式碼以更好地解釋 –
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 5000H | SP ← 5000H.初始化SP |
| 2001 | 00 | 地址的低位元組 | |
| 2002 | 50 | 地址的高位元組 | |
| 2003 | 21 | LXI H, 4050H | HL ← 4050H，初始化HL暫存器對 |
| 2004 | 50 | 地址的低位元組 | |
| 2005 | 40 | 地址的高位元組 | |
| 2006 | CD | CALL 200BH | 呼叫地址為200BH的子程式。因此，現在程式的控制權將轉移到位置200BH。下一個指令的地址2009H（即返回地址）將被壓入堆疊頂部。因此，4FFFH（SP – 1）將包含20H，而4FFEH（SP – 2）將分別包含09H。 |
| 2007 | 0B | 地址的低位元組 | |
| 2008 | 20 | 地址的高位元組 | |
| 2009 | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到記憶體位置4050H，因為它是由HL暫存器對指向的。因此，在4050H記憶體位置將儲存累加器的內容10H。在成功執行RNC指令後，控制權將返回到此指令。 |
| 200A | 76 | HLT | 程式結束。 |
| 200B | 3E | MVI A, 40H | A ← 40H，用初始值40H初始化累加器 |
| 200C | 40 | 40H作為運算元 | |
| 200D | 06 | MVI B, 30H | B ← 30H，用初始值30H初始化暫存器B |
| 200E | 30 | 30H作為運算元 | |
| 200F | 90 | SUB B | A ← A – B= 40H – 30H = 10H，由於計算結果沒有進位，因此Cy = 0 |
| 2010 | D0 | RNC | 將控制權返回到地址2009H。返回地址2009H將從堆疊頂部彈出。因此，從地址4FFEH彈出09H，從地址4FFFH彈出20H，並且SP將根據其內容相應地獲取其初始地址5000H。 |
| 2011 | 80 | ADD B | A ← A + B ← 10H + 30H = 40H。 （但在本例中，此行不可訪問，因此不會執行） |
| 2012 | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到記憶體位置4050H，因為它是由HL暫存器對指向的。因此，在4050H記憶體位置將儲存累加器的內容40H。 （但在本例中，此行不可訪問，因此不會執行） |
| 2013 | C9 | RET | 將控制權返回到地址2009H。返回地址2009H將從堆疊頂部彈出。因此，從地址4FFEH彈出09H，從地址4FFFH彈出20H，並且SP將根據其內容相應地獲取其初始地址5000H。 （但在本例中，此行不可訪問，因此不會執行） |

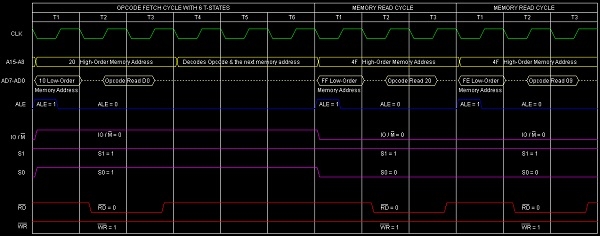

針對此指令RNC執行的時序圖如下所示 –
總結 - 因此，此指令RNC需要1個位元組、3個機器週期（操作碼獲取、記憶體讀取、記憶體讀取）和12個T狀態才能執行，如時序圖所示。
