法學8085微處理器中的返回進位(RC)指令
在8085指令集中，RC是一個助記符，代表“返回進位”。只有當Cy標誌位值為1時，此指令才返回主程式。如果Cy標誌位值為0，程式流程將依次繼續在子程式中執行。它是一個1位元組指令。
| 助記符，運算元 | 操作碼(十六進位制) | 位元組數 |
|---|---|---|
| RC | D8 | 1 |
讓我們考慮以下示例程式碼以便更好地解釋：
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 5000H | SP ← 5000H. 初始化堆疊指標(SP) |
| 2001 | 00 | 地址的低位位元組 | |
| 2002 | 50 | 地址的高位位元組 | |
| 2003 | 21 | LXI H, 4050H | HL ← 4050H，初始化HL暫存器對 |
| 2004 | 50 | 地址的低位位元組 | |
| 2005 | 40 | 地址的高位位元組 | |
| 2006 | CD | CALL 200BH | 呼叫地址為200BH的子程式。因此，程式的控制將轉移到200BH位置。返回地址2009H（即下一條指令的地址）將被壓入堆疊頂部。結果，4FFFH (SP – 1) 將包含 20H，而 4FFEH (SP – 2) 將分別包含 09H。 |
| 2007 | 0B | 地址的低位位元組 | |
| 2008 | 20 | 地址的高位位元組 | |
| 2009 | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到HL暫存器對指向的記憶體位置4050H。因此，在4050H記憶體位置將儲存累加器的內容F0H。成功執行RC指令後，控制將返回到此指令。 |
| 200A | 76 | HLT | 程式結束。 |
| 200B | 3E | MVI A, 40H | A ← 40H，用初始值40H初始化累加器 |
| 200C | 40 | 運算元為40H | |
| 200D | 06 | MVI B, 50H | B ← 50H，用初始值30H初始化暫存器B |
| 200E | 50 | 運算元為50H | |
| 200F | 90 | SUB B | A ← A – B = 40H – 50H = -10H = F0H，由於計算結果產生了進位，所以Cy = 1 |
| 2010 | D8 | RC | 將控制返回到地址2009H。返回地址2009H將從堆疊頂部彈出。因此，從地址4FFEH彈出09H，從地址4FFFH彈出20H，SP將相應地恢復其初始地址5000H的內容。 |
| 2011 | 80 | ADD B | A ← A + B ← -10H + 50H = 40H。 (但在這個例子中，這一行程式碼無法訪問，所以不會被執行) |
| 2012 | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到HL暫存器對指向的記憶體位置4050H。因此，在4050H記憶體位置將儲存累加器的內容40H。 (但在這個例子中，這一行程式碼無法訪問，所以不會被執行) |
| 2013 | C9 | RET | 將控制返回到地址2009H。返回地址2009H將從堆疊頂部彈出。因此，從地址4FFEH彈出09H，從地址4FFFH彈出20H，SP將相應地恢復其初始地址5000H的內容。 (但在這個例子中，這一行程式碼無法訪問，所以不會被執行) |

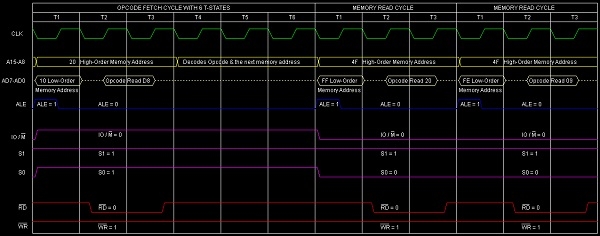

此指令RC執行的時序圖如下：
總結 − 因此，此指令RC需要1個位元組，3個機器週期（操作碼提取、記憶體讀取、記憶體讀取）和12個T狀態來執行，如時序圖所示。
