8085微處理器中的返回正數(RP)

在8085指令集中，RP是一個助記符，代表“Return if Positive”（返回正數）。只有當S標誌位值為0時，此指令才會返回主程式。如果S標誌位值為1，程式流程將順序繼續在子程式中執行。這是一個1位元組指令。

助記符，運算元	操作碼(十六進位制)	位元組數
RNZ	F0	1

讓我們考慮以下示例程式碼以更好地解釋：

地址	十六進位制程式碼	助記符	註釋
2000	31	LXI SP, 5000H	SP ← 5000H. 初始化SP
2001	00		地址的低位位元組
2002	50		地址的高位位元組
2003	21	LXI H, 4050H	HL ← 4050H，初始化HL暫存器對
2004	50		地址的低位位元組
2005	40		地址的高位位元組
2006	CD	CALL 200BH	呼叫地址為200BH的子程式。因此，程式的控制將轉移到200BH位置。下一個指令的返回地址2009H將被壓入堆疊頂部。結果，4FFFH (SP – 1) 將包含20H，而4FFEH (SP – 2) 將分別包含09H。
2007	0B		地址的低位位元組
2008	20		地址的高位位元組
2009	77	MOV M, A	M ← A，累加器的內容將被傳輸到HL暫存器對指向的記憶體位置4050H。因此，在4050H記憶體位置將儲存累加器的值10H。在成功執行RP指令後，控制將返回到此指令。
200A	76	HLT	程式結束。
200B	3E	MVI A, 40H	A ← 40H，用初始值40H初始化累加器
200C	40		運算元為40H
200D	06	MVI B, 30H	B ← 30H，用初始值30H初始化暫存器B
200E	30		運算元為30H
200F	90	SUB B	A ← A – B = 40H – 30H = 10H，由於計算結果為正數，因此S = 0
2010	F0	RP	將控制返回到地址2009H。返回地址2009H將從堆疊頂部彈出。因此，從地址4FFEH彈出09H，從地址4FFFH彈出20H，SP將相應地恢復其初始地址5000H。
2011	80	ADD B	A ← A + B ← 10H + 30H = 40H。 (但在這個例子中，這一行程式碼無法訪問，因此不會被執行)
2012	77	MOV M, A	M ← A，累加器的內容將被傳輸到HL暫存器對指向的記憶體位置4050H。因此，在4050H記憶體位置將儲存累加器的值40H。 (但在這個例子中，這一行程式碼無法訪問，因此不會被執行)
2013	C9	RET	將控制返回到地址2009H。返回地址2009H將從堆疊頂部彈出。因此，從地址4FFEH彈出09H，從地址4FFFH彈出20H，SP將相應地恢復其初始地址5000H。 (但在這個例子中，這一行程式碼無法訪問，因此不會被執行)

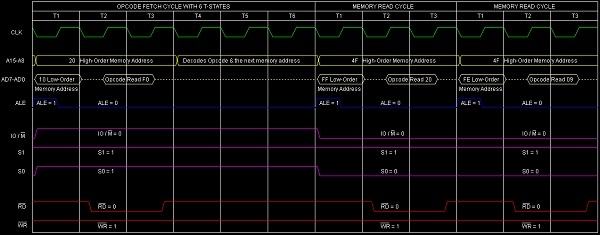

針對此指令RP執行的時序圖如下：

總結 − 因此，此指令RP需要1位元組、3個機器週期（操作碼提取、記憶體讀取、記憶體讀取）和12個T狀態才能執行，如時序圖所示。
