法律研究8085 微處理器中的返回如果為負 (RM)
在 8085 指令集中，RM 是一個助記符，代表“返回如果為負”。僅當 S 標誌值為 1 時，此指令才用於返回主程式。如果 S 標誌值為 0，則程式流程將在子程式中依次繼續。它是一個 1 位元組指令。
| 助記符，運算元 | 操作碼（以十六進位制表示） | 位元組 |
|---|---|---|
| RM | F8 | 1 |
讓我們考慮以下示例程式碼以獲得更好的解釋 -
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 5000H | SP ← 5000H。初始化 SP |
| 2001 | 00 | 地址的低位位元組 | |
| 2002 | 50 | 地址的高位位元組 | |
| 2003 | 21 | LXI H, 4050H | HL ← 4050H，初始化 HL 暫存器對 |
| 2004 | 50 | 地址的低位位元組 | |
| 2005 | 40 | 地址的高位位元組 | |
| 2006 | CD | CALL 200BH | 呼叫地址為 200BH 的子程式。因此，現在程式的控制權將轉移到位置 200BH。下一個指令的返回地址 2009H（即地址）將被壓入堆疊頂部。結果，4FFFH（SP – 1）將包含 20H，而 4FFEH（SP – 2）將分別包含 09H。 |
| 2007 | 0B | 地址的低位位元組 | |
| 2008 | 20 | 地址的高位位元組 | |
| 2009 | 77 | MOV M, A | M ← A，累加器的內容將傳輸到記憶體位置 4050H，因為它由 HL 暫存器對指向。因此，在 4050H 記憶體位置，累加器的，內容 F0H 將被儲存。在成功執行 RM 指令後，控制權將返回到此指令。 |
| 200A | 76 | HLT | 程式結束。 |
| 200B | 3E | MVI A, 40H | A ← 40H，用初始值 40H 初始化累加器 |
| 200C | 40 | 40H 作為運算元 | |
| 200D | 06 | MVI B, 50H | B ← 50H，用初始值 30H 初始化暫存器 B |
| 200E | 50 | 50H 作為運算元 | |
| 200F | 90 | SUB B | A ← A – B = 40H – 50H = -10H = F0H，由於計算結果為負，因此 S = 1 |
| 2010 | F8 | RM | 將控制權返回到地址 2009H。返回地址 2009H 將從堆疊頂部彈出。因此，從地址 4FFEH 彈出 09H，從地址 4FFFH 彈出 20H，並且 SP 將相應地將其內容恢復為初始地址 5000H。 |
| 2011 | 80 | ADD B | A ← A + B ← -10H + 50H = 40H。 （但在本例中，此行無法訪問，因此不會執行） |
| 2012 | 77 | MOV M, A | M ← A，累加器的內容將傳輸到記憶體位置 4050H，因為它由 HL 暫存器對指向。因此，在 4050H 記憶體位置，累加器內容 40H 將被儲存。 （但在本例中，此行無法訪問，因此不會執行） |
| 2013 | C9 | RET | 將控制權返回到地址 2009H。返回地址 2009H 將從堆疊頂部彈出。因此，從地址 4FFEH 彈出 09H，從地址 4FFFH 彈出 20H，並且 SP 將相應地將其內容恢復為初始地址 5000H。 （但在本例中，此行無法訪問，因此不會執行） |

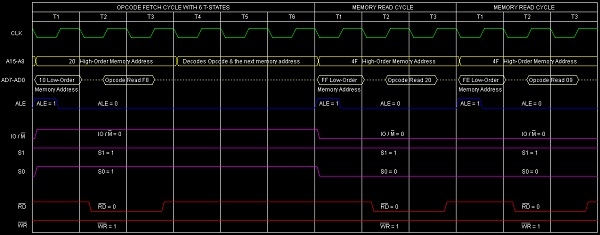

針對此指令 RM 執行的時間圖如下所示 -
摘要 - 因此，此指令 RM 需要 1 個位元組、3 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取）和 12 個 T 狀態才能執行，如時間圖所示。
