8085 微處理器中無進位呼叫 (CNC)

在 8085 指令集中，CNC 是一個助記符，代表“無進位呼叫”。僅當 Cy 標誌值為 0 時，此指令才用於分支到指令中提供的 16 位地址的子程式。如果 Cy 標誌值為 1，則程式流程按順序繼續在主程式中執行。它是一個 3 位元組指令。

助記符，運算元	操作碼（十六進位制）	位元組
CNC 標籤	D4	3

讓我們考慮以下示例程式碼以更好地解釋 -

地址	十六進位制程式碼	助記符	註釋
2000	31	LXI SP, 5000H	SP ← 5000H.初始化 SP
2001	00		地址的低位位元組
2002	50		地址的高位位元組
2003	3E	MVI A, 40H	A ← 40H，用初始值 40H 初始化累加器
2004	40		40H 作為運算元
2005	06	MVI B, 30H	B ← 30H，用初始值 30H 初始化暫存器 B
2006	30		30H 作為運算元
2007	90	SUB B	A ← A – B= 40H – 30H = 10H，由於計算結果中沒有進位，所以 Cy = 0
2008	D4	CNC 2010H	由於 Cy = 0，因此呼叫地址為 2010H 的子程式。因此，程式的控制權將轉移到位置 2010H。下一個指令的地址 200BH（即返回地址）將被壓入堆疊頂部。結果，4FFFH（SP – 1）將包含 20H，而 4FFEH（SP – 2）將分別包含 0BH。
2009	10		地址的低位位元組
200A	20		地址的高位位元組
200B	21	LXI H, 4050H	HL ← 4050H，初始化 HL 暫存器對。在執行 RET 指令後，控制權將返回到此指令。
200C	50		地址的低位位元組
200D	40		地址的高位位元組
200E	77	MOV M, A	M &larar A，累加器的內容將被傳輸到記憶體位置 4050H，因為它由 HL 暫存器對指向。因此，在 4050H 記憶體位置，將儲存累加器的內容 40H。
200F	76	HLT	程式結束。
2010	80	ADD B	A ← A + B ← 10H + 30H = 40H
2011	C9	RET	將控制權返回到地址 200BH。返回地址 200BH 將從堆疊頂部彈出。因此，從地址 4FFEH 彈出 0BH，從地址 4FFFH 彈出 20H，並且 SP 將相應地將其內容恢復為初始地址 5000H。

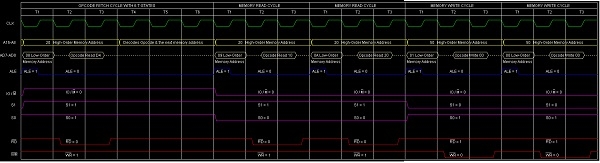

針對此指令 CNC 2010H 執行的時序圖如下所示 -

總結 - 因此，此指令 CNC 需要 3 個位元組、5 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取、記憶體寫入、記憶體寫入）和 18 個 T 狀態才能執行，如時序圖所示。
