法律研究8085微處理器中零結果呼叫(CZ)
在8085指令集中，CZ是一個助記符，代表“如果為零則呼叫”。僅當Z標誌值為1時，此指令才用於跳轉到指令中提供的16位地址的子程式。如果Z標誌值為0，則程式流程按順序繼續執行主程式。這是一個3位元組指令。
| 助記符，運算元 | 操作碼(十六進位制) | 位元組數 |
|---|---|---|
| CZ標籤 | CC | 3 |
讓我們考慮以下示例程式碼以更好地解釋：
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 5000H | SP ← 5000H. 初始化堆疊指標 |
| 2001 | 00 | 地址的低位位元組 | |
| 2002 | 50 | 地址的高位位元組 | |
| 2003 | 3E | MVI A, 40H | A ← 40H，用初始值40H初始化累加器 |
| 2004 | 40 | 運算元為40H | |
| 2005 | 06 | MVI B, 40H | B ← 40H，用初始值50H初始化暫存器B |
| 2006 | 40 | 運算元為40H | |
| 2007 | 90 | SUB B | A ← A – B = 40H – 40H = 00H，由於計算結果為零，所以 Z = 1 |
| 2008 | CC | CZ 2010H | 由於 Z = 1，呼叫地址為 2010H 的子程式。因此，程式的控制將轉移到 2010H 位置。下一個指令的返回地址 200BH 將被壓入堆疊頂部。結果，4FFFH (SP – 1) 將包含 20H，4FFEH (SP – 2) 將分別包含 0BH。 |
| 2009 | 10 | 地址的低位位元組 | |
| 200A | 20 | 地址的高位位元組 | |
| 200B | 21 | LXI H, 4050H | HL ← 4050H，初始化 HL 暫存器對。執行 RET 指令後，控制將返回到此指令。 |
| 200C | 50 | 地址的低位位元組 | |
| 200D | 40 | 地址的高位位元組 | |
| 200E | 77 | MOV M, A | M ← A，累加器的內容將被傳輸到 HL 暫存器對指向的記憶體位置 4050H。因此，在 4050H 記憶體位置將儲存累加器的內容 40H。 |
| 200F | 76 | HLT | 程式結束。 |
| 2010 | 80 | ADD B | A ← A + B = 00H + 40H = 40H |
| 2011 | C9 | RET | 將控制返回到地址 200BH。返回地址 200BH 將從堆疊頂部彈出。因此，從地址 4FFEH 彈出 0BH，從地址 4FFFH 彈出 20H，SP 將相應地恢復其初始地址 5000H。 |

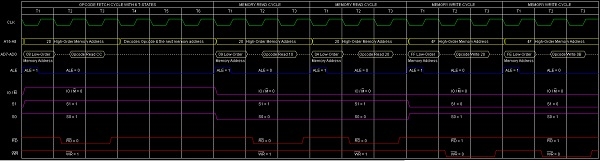

針對此指令 **CZ 2010H** 執行的時序圖如下：
**總結** − 因此，此指令 **CZ** 需要 3 個位元組、5 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取、記憶體寫入、記憶體寫入）和 18 個 T 狀態才能執行，如時序圖所示。
