法學研究8085 微處理器中的 I/O 讀取 (IOR) 機器週期

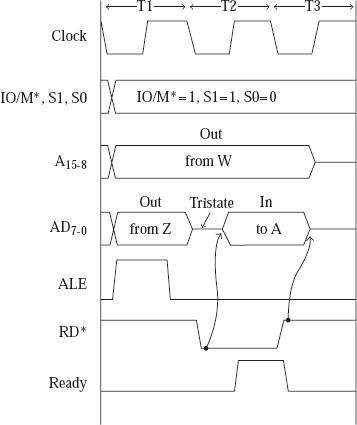

IN 35H 指令最後階段的三個時鐘週期是 IOR 機器週期的示例。IOR 機器週期的波形如下圖所示。
需要注意的是，在 IOR 機器週期中，W 和 Z 具有相同的 8 位埠地址。暫存器對 WZ 中的 16 位值在輸入輸出讀取機器週期中作為地址發出。還需要注意的是，在 IOR 機器週期中，只有資料從定址的輸入埠接收到了累加器。在 8085 處理器中，我們只在 IN a8 指令的執行過程中遇到 IOR 機器週期。
示例：在 8085 指令集中，IN 是一個助記符，它代表將輸入埠的內容的位元組輸入到累加器。輸入埠的 8 位地址在指令中指示為 a8。它在記憶體中佔用 2 個位元組。第一個位元組指定操作碼，下一個位元組提供 8 位輸入埠地址。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| 輸入埠地址 | DB | 2 |
IN F0H 是這種型別的示例指令。下面用一個示例顯示此指令執行的結果。
| 之前 | 之後 | |
|---|---|---|
| (A) | 任何值 | ABH |
| 輸入埠 F0H | ABH | ABH |
IN 指令是唯一用於將輸入埠內容讀取到累加器的指令。連線具有 F0H 地址的輸入埠的可能的晶片選擇電路如下圖所示。
輸入埠 F0H 的晶片選擇電路
由於埠地址為 F0H，因此 A7 到 A0 的位應具有位模式
A7 A6 A5 A4 A3 A2 A1 A0 = 1 1 1 1 0 0 0 0，其中 RD* = 0，IO/M* = 1
所有這些位將透過一個與非門，以產生輸出邏輯 1 作為晶片選擇 (CS)，因此輸入埠晶片被選中。因此，當 8085 發出地址 F0H、IO/M* 為 1 和 RD* 為 0 時，晶片將響應。換句話說，我們認為它具有輸入埠號 F0H。
請注意，可以使用地址 F0H 同時擁有一個輸出埠和一個輸入埠。當 8085 發出地址 EFH 和 IO/M* 為 1 時，只有一個基於 RD* 和 WR* 訊號狀態值被選中。因此，可以總共有 256 個輸入埠和 256 個輸出埠。
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | DB | IN F0H | 來自埠地址 F0H 的內容將被寫回累加器 |
| 2001 | F0 | F0H 作為埠地址 |

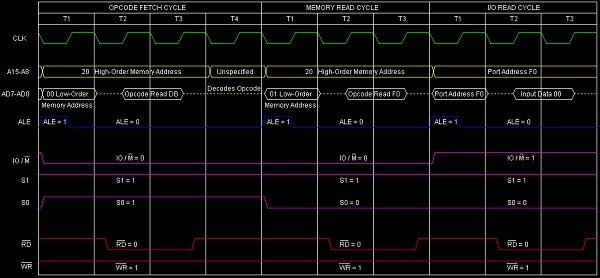

針對此指令 IN F0H 執行的時序圖如下所示：
總結：因此，此指令 OUT 需要 2 個位元組、3 個機器週期（操作碼提取、記憶體讀取、I/O 讀取）和 10 個 T 狀態才能執行，如時序圖所示。
