法律研究8085微處理器中的操作碼提取(OF)機器週期

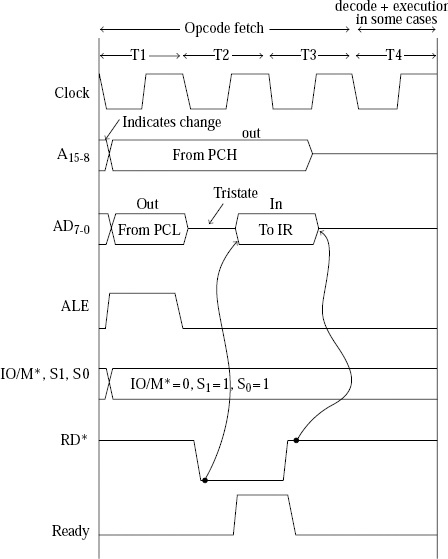

OF機器週期由下圖所示的四個時鐘週期構成。在這四個時鐘週期中，我們執行操作碼提取、解碼和完成執行。此外，在2位元組和3位元組指令中，以及在像“MOV B, M”這樣的1位元組指令中，只有OF和解碼操作在這四個時鐘週期內完成。因此，操作碼提取由OF機器週期構成，用於執行解碼操作，在某些罕見情況下執行其他操作。對於執行一些典型的指令，例如DCX B，OF機器週期提供六個狀態。因此，類似於OF，機器週期的指示是完成的，並且在沒有等待狀態時需要總的T狀態數。如果需要等待狀態，則完全取決於我們系統中使用的記憶體速度和外圍晶片。在前三個時鐘週期中，IR暫存器從記憶體位置C001H接收4EH。我們在T4狀態進行解碼。控制單元(CU)獲取與1位元組指令對應的操作碼，其助記符程式碼為MOV C, M。OF機器週期由我們前面描述的這4個T狀態構成。同時，我們將PC的內容遞增到C002H。但我們不會從此處釋放C002H，因此指令MOV C, M不會執行。
除了地址資訊外，控制單元在**T1**期間還會啟用如下所示的狀態訊號。
ALE等於1，表示AD7-0上的地址位；
IO/M*等於0，表示記憶體地址；
如果S1等於1且S0等於0，則表示它是MR機器週期。
例如，讓我們考慮指令STC並解釋其OF。
在8085指令集中，**STC**代表“設定進位標誌”。它將cy標誌設定為1狀態，而不管其之前的數值如何。它對cy標誌執行設定操作，並將結果儲存回cy標誌。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| STC | 37 | 1 |
此指令執行的結果已在下表中顯示：
| | 之前 | 之後 |
|---|---|---|
| (Cy) | 1 | 1 |
此指令執行的結果已在下表中顯示：
| | 之前 | 之後 | |
|---|---|---|---|
| (Cy) | 0 | 1 |
此指令執行的結果已在下表中顯示：
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 37 | STC | 設定Cy標誌，即設定Cy=1 |

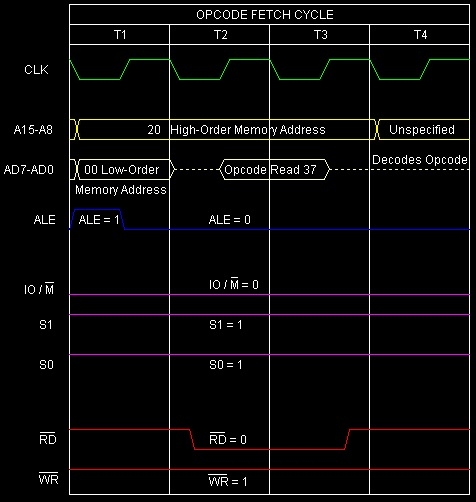

針對此指令**STC**執行的時序圖如下：
**總結：**因此，此指令**STC**需要1位元組、1個機器週期（操作碼提取）和4個T狀態來執行，如時序圖所示。
