法律研究8085中的SIM指令
在8085指令集中，**SIM**代表“設定中斷掩碼”。它是一條1位元組指令，並且是一條多用途指令。**SIM**指令的主要用途是：
遮蔽/取消遮蔽RST7.5、RST6.5和RST5.5
將RST7.5觸發器復位為0
執行資料的序列輸出
| 助記符，運算元 | 操作碼（十六進位制） | 位元組 |
|---|---|---|
| SIM | 30 | 1 |
當執行SIM指令時，累加器的內容決定了要採取的操作。因此，在執行SIM指令之前，必須使用所需的值初始化累加器。下面描述了執行SIM時累加器各個位的含義和作用：
請注意，除了位5（無關位）之外，累加器的其他位決定了執行SIM指令的效果。中斷遮蔽：只有累加器的低4位用於中斷的遮蔽或取消遮蔽。
| 位號 | 用途 |
|---|---|
| 位3 | 這是掩碼設定使能（MSE）位。此位可以有兩個值：0或1。
|
| 位2 | 這是遮蔽RST7.5（M7.5）位。此位僅在MSE位=1時才有意義。如果MSE=1且M7.5=0，則RST7.5未遮蔽。如果MSE=1且M7.5=1，則RST7.5被遮蔽。 |
| 位1 | 這是M6.5位，用於遮蔽/取消遮蔽RST6.5。它與M7.5位類似。 |
| 位0 | 這是M5.5位，用於遮蔽/取消遮蔽RST5.5。它與M7.5位類似。 |
需要注意的是，可以使用此SIM指令遮蔽或取消遮蔽RST7.5、RST6.5和RST5.5。TRAP和INTR不能使用SIM遮蔽或取消遮蔽。不允許遮蔽TRAP，因為它是最優先順序且不可遮蔽的中斷。INTR不需要遮蔽功能，因為它是最低優先順序的中斷。在8085復位後，RST7.5、RST6.5和RST5.5中斷將處於遮蔽狀態。
復位RST7.5觸發器：累加器的位4（R7.5）用於在執行SIM指令時將RST7.5觸發器輸出復位為0。如果R7.5=0，則SIM指令不用於復位RST7.5觸發器。因此，如果R7.5=0，則RST7.5觸發器輸出不會發生變化。如果R7.5=1，則RST7.5觸發器被清零。讓我們考慮下圖以更好地理解：
從圖中可以清楚地看出，僅當執行SIM指令時，SIM訊號才會被啟用。當累加器的位4（R7.5）=1時，R7.5訊號被啟用。因此，當累加器的位4=1且執行SIM指令時，RST7.5觸發器將其清零輸入接收邏輯1，從而被清零。或者，當8085識別RST7.5中斷或8085復位時，RST7.5觸發器被清零。
在8085微處理器中，有一個名為SOD的引腳。SOD代表序列輸出資料。由於8085是8位處理器，因此它通常針對每個時鐘脈衝傳送和接收8位資料。但有時並行通訊不適用。在這些情況下，我們可以選擇8位資料的序列通訊。這意味著針對每個時鐘脈衝，將傳輸1位資訊。這樣，傳輸8位資料需要8個時鐘脈衝。這稱為序列資料通訊。英特爾8085提供SOD（序列資料輸出）引腳和SIM指令以促進資料的序列輸出。當用戶命令8085傳送資料時，累加器的最高有效位出現在SOD引腳上。使用者透過將累加器的位6設為1並執行SIM指令來命令8085傳送累加器的最高有效位。請考慮下表：
| 位號 | 用途 |
|---|---|
| 位6 | 這是序列輸出使能（SOE）位。如果此位=0，則SIM指令不用於資料的序列輸出。在這種情況下，累加器的最高有效位不包含任何有用的資訊。如果SOE位=1，則SIM指令用於資料的序列輸出。然後最高有效位提供要傳送到8085的SOD引腳上的資料。 |
| 位7 | 這是序列輸出資料（SOD）位。此位僅在SOE位=1時才有意義。如果SOE=1且執行SIM指令，則SOD位出現在8085的SOD引腳上。 |
讓我們考慮以下程式段：
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 3E | MVI A, 19H | A ← 19H =0001 1001，這意味著SOD=0，SDE=0，R7.5=1，MSE=1，M5.5=1 |
| 2001 | 19 | 累加器值19H | |
| 2002 | 30 | SIM | 設定中斷掩碼 |

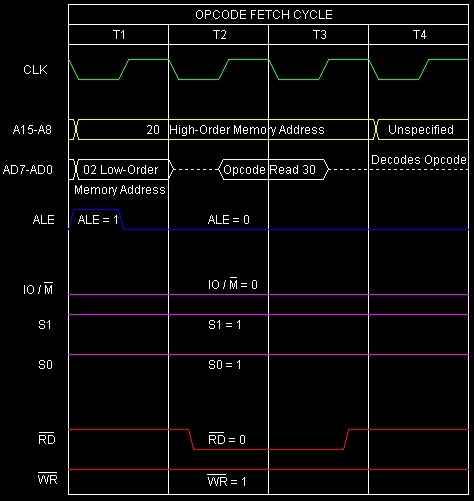

針對此指令**SIM**執行的時序圖如下：
**總結** - 因此，此指令**SIM**需要1個位元組、1個機器週期（操作碼獲取）和4個T狀態才能執行，如時序圖所示。
