8085中的SIM和RIM指令

在8085指令集中，**SIM**(設定中斷掩碼)和**RIM**(讀取中斷掩碼)指令可以執行掩蓋和取消掩蓋RST7.5、RST6.5和RST5.5中斷引腳，還可以讀取其狀態。

在8085指令集中，**SIM**代表“設定中斷掩碼”。它是一個1位元組指令，也是一個多用途指令。**SIM**指令的主要用途是：

• 掩蓋/取消掩蓋RST7.5、RST6.5和RST5.5

• 將RST7.5觸發器復位為0

• 執行資料序列輸出

當執行SIM指令時，累加器的內容決定了要採取的操作。因此，在執行SIM指令之前，必須使用所需的值初始化累加器。下面顯示了執行SIM時累加器各個位的含義和作用：

請注意，除了位5（無關位）之外，累加器的其他位決定了執行SIM指令的效果。中斷掩蓋：僅使用累加器的低4位來掩蓋或取消掩蓋中斷。

在8085指令集中，**RIM**代表“讀取中斷掩碼”。它是一個1位元組多用途指令。它用於以下目的。

• 檢查RST7.5、RST6.5和RST5.5是否被掩蓋；

• 檢查中斷是否已啟用；

• 檢查RST7.5、RST6.5或RST5.5中斷是否掛起；

• 執行資料序列輸入。

為了獲取有關中斷系統的狀態資訊，RIM指令提供了有關中斷系統的資訊，並且此指令可用於資料序列輸入。透過此RIM指令，8085可以知道哪個中斷被掩蓋或取消掩蓋等。執行RIM指令後累加器的內容提供了此資訊。

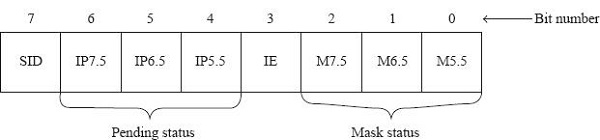

因此，必須檢視執行RIM指令後累加器的內容。執行RIM後累加器各個位的含義如下所示：

中斷掩蓋狀態：累加器的低3位用於提供中斷的掩蓋狀態。請注意，它們不用於掩蓋或取消掩蓋。掩蓋或取消掩蓋必須使用SIM指令完成。
