SAP智慧表單 - 快速指南

SAP智慧表單 - 概述

您可以使用智慧表單技術在SAP系統中設計和打印表單。您的ABAP程式呼叫智慧表單，然後生成列印作業（spool）。您可以在智慧表單中嵌入文字、影像和其他元素，例如條形碼。SAP智慧表單是SAP指令碼表單的高階版本，它取代了SAP系統中用於表單列印和將輸出整合到HTML格式的指令碼。

您可以在智慧表單中使用不同的輸出格式，其中一些包括：

列印
電子郵件
傳真或
以HTML/XML輸出格式透過網際網路傳送。

智慧表單工具允許您使用簡單的圖形工具修改表單，而不是使用任何程式設計工具。這意味著沒有程式設計知識的使用者可以輕鬆地為業務流程配置這些表單資料。

在智慧表單中，資料從靜態和動態表中檢索。表標題和子總數由觸發的事件指定，然後在最終輸出之前對資料進行排序。智慧表單允許您合併圖形，這些圖形可以作為表單的一部分或作為背景顯示。您也可以在打印表單時根據需要隱藏背景圖形。

SAP智慧表單因採用了Adobe的互動式表單而感到驚訝。

SAP系統中提供的一些標準智慧表單示例如下：

SF_EXAMPLE_01表示包含客戶航班預訂的表格輸出的發票。
SF_EXAMPLE_02表示類似於SF_EXAMPLE_01的發票，但包含小計。
SF_EXAMPLE_03指定類似於SF_EXAMPLE_02的發票，但其中可以在應用程式程式中選擇多個客戶。

SAP智慧表單與SAP指令碼

SAP指令碼自20世紀80年代以來一直在使用。然而，智慧表單的概念始於2001年。智慧表單在SAP中取代了指令碼表單。

以下是它們之間的主要區別：

在SAP指令碼中，您必須編寫列印程式。但是，在智慧表單中，不需要編寫列印程式。
SAP指令碼依賴於客戶端。但是，智慧表單獨立於客戶端。
您可以建立不使用主視窗的智慧表單。但是，使用指令碼是不可能的。
在SAP指令碼中，您可以使用最多99個主視窗。但是，智慧表單可以擁有一個主視窗。

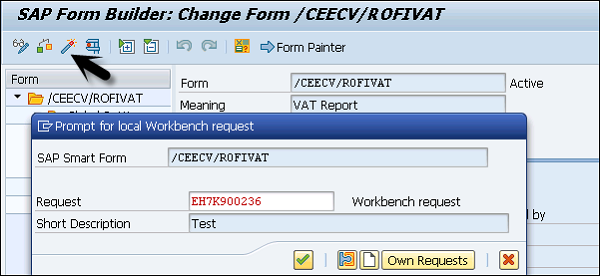

當您在SAP系統中啟用智慧表單時，它會生成功能模組。但是，在指令碼執行的情況下不會生成。
還可以使用智慧表單建立和設計Web表單，但您無法使用指令碼設計Web表單。
智慧表單的概念完全基於圖形使用者介面。但是，指令碼包含一些程式設計。
您可以使用事務SMARTFORMS建立、更改和顯示智慧表單。要為智慧表單設定樣式，可以使用事務SMARTSTYLES。要編寫SAP指令碼，請使用事務程式碼：SE71開啟表單畫家，並使用SE72在指令碼表單中新增不同樣式的文字和字型。
可以使用智慧表單維護背景圖形，但SAP指令碼無法實現。

要在SAP系統中設計智慧表單佈局，請使用事務程式碼：SMARTFORMS。

要設定智慧表單的樣式，請使用事務：SMARTSTYLES。

SAP智慧表單 – 用途

智慧表單比指令碼具有許多優勢。這些包括易於設計的圖形使用者介面、動態文字框架和表格結構的使用。

以下是使用智慧表單的好處：

它不需要任何程式設計知識來設計智慧表單，因為它基於圖形工具。這允許高階使用者在SAP系統中設計智慧表單，並且只有在特殊情況下才需要專家。
當您啟用智慧表單時，它會在執行時自動生成功能模組。
您可以向智慧表單新增背景圖形，這些圖形可以作為表單的一部分顯示。
您可以使用智慧表單顯示錶格結構和動態文字框架。您可以使用SMARTSTYLES新增彩色文字、影像、條形碼等。
在6.10版本中，您可以生成HTML格式的輸出。
使用拖放或剪下貼上功能，可以輕鬆地對現有智慧表單進行更改。這不需要您輸入指令碼程式碼來進行更改。

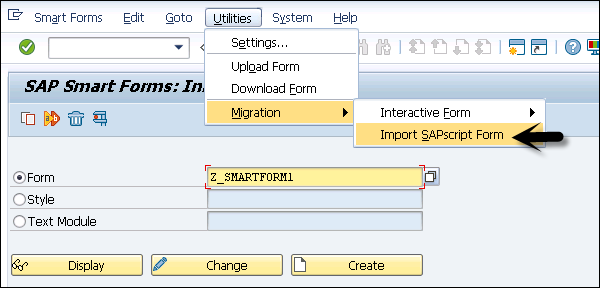

您可以將SAP指令碼表單轉換為智慧表單，但反之則不可行。

SAP智慧表單 - 一般概念

在SAP系統中，表單列印意味著建立和設計表單的佈局以進行批次列印。這包括表單結構、設計和佈局以及用於動態格式化的表單邏輯。表單佈局說明了表單的結構，例如 - 不同結構頁面的數量以及使用表格、段落和字元格式來格式化表單中的文字。

表單的動態格式化取決於表單邏輯，表單邏輯允許您在表單佈局中新增條件文字，該文字僅在滿足特定條件時才會顯示。您可以根據條件型別定義變數欄位 - 第一次催款使用此文字，第二次催款使用其他文字等等，以處理動態格式化。

可以使用智慧表單在SAP系統中建立不同型別的表單，並且您可以根據需要新增條件文字和不同的佈局。

發票
賬戶報表
工資單
質量表單
清單
訂單處理
訂單確認
交貨單等等

在下一章中，我們將詳細討論SAP智慧表單的架構。

SAP智慧表單 - 架構

在SAP智慧表單中，您有多個元件，其中應用程式資料與表單定義不同。啟用智慧表單時，會生成一個功能模組，並從資料庫中檢索資料。

在SAP智慧表單中，使用以下元件：

表單佈局 - 表單佈局定義元素在頁面上的位置以及物件將在表單輸出中顯示的位置。
表單邏輯 - 表單邏輯定義要從資料庫中讀取的資料，定義條件以及控制表單輸出流。
單個元素 - 它包括要在表單輸出中顯示的元素。常見的元素型別包括文字、表格、圖形等。
表單介面 - SAP智慧表單中的表單介面用於將應用程式資料傳輸到表單定義。

在上圖中，您可以看到智慧表單架構。啟用智慧表單時，會生成一個功能模組。當應用程式程式呼叫功能模組時，模組介面用於根據表單描述傳輸表資料並打印表單。

您還可以將語句嵌入到表單描述中以選擇表單處理的資料。但是，當您必須列印大量表單結果時，不建議這樣做，因為會導致效能下降。

還可以將資料作為表格列印在表單上，並與智慧表單的應用程式資料合併。對智慧表單的單個呼叫始終生成一個用於列印的表單。始終可以選擇不同的輸出型別，例如 - 傳真、列印、電子郵件或以HTML/XML格式傳送到Web瀏覽器。

SAP智慧表單 - 結構

智慧表單包含多個頁面。有一些不同的圖形，例如標題和公司徽標，而輸出區域和要顯示的文字位於輸出中。您可以使用動態表格結構以列、單元格格式等顯示資料或文字。

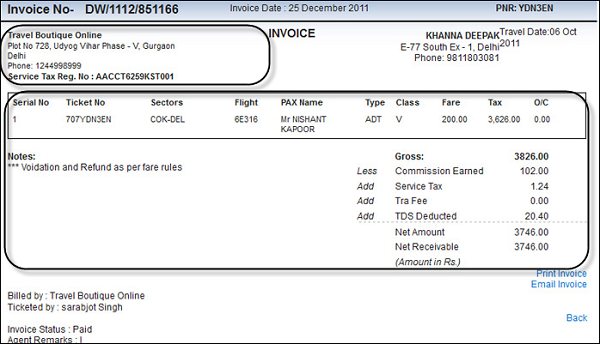

一個常見的智慧表單示例是航班預訂的客戶發票。航班預訂的價格詳細資訊顯示在主視窗的表格中，其他視窗包含不同的元素，例如公司名稱徽標、客戶地址以及其他公司或客戶特定詳細資訊。

航班預訂發票的第一頁包含預訂公司詳細資訊、客戶信函（如有）以及包含預訂專案數量的表格。表型別是動態的，其長度取決於表中預訂專案的數量。表標題包括列標題：

序列號
票號
航段
航班名稱或編號
乘客姓名等。

而表腳註包含 - 以盧比計價的金額、淨額等。

當由於專案數量過多導致表格延續到第二頁時，表標題和腳註也會在下一頁重複。此智慧表單的頁面佈局將頁面結構定義為A4，而A5是每個頁面上要顯示資料的視窗的位置。

SAP智慧表單 - 螢幕導航

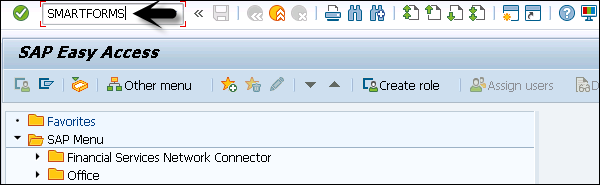

要設計新的智慧表單或更改或顯示現有的智慧表單，您應該使用事務：SMARTFORMS。

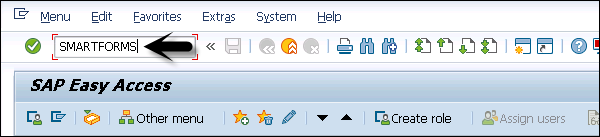

輸入如下螢幕截圖所示的事務：

在主螢幕上，您可以看到三個不同的選項卡：

更改
顯示
建立

輸入表單名稱，然後單擊“建立”按鈕，如以下螢幕截圖所示：

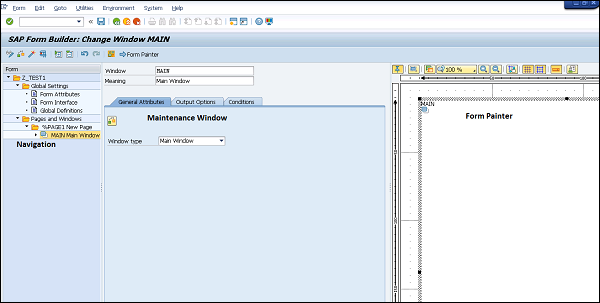

單擊“建立”按鈕後，將開啟SAP表單構建器螢幕，該螢幕分為三個部分

在左側，您有一個**導航視窗**。此視窗包含所有元素，例如文字和圖形，它們是 SAP 智慧表單的一部分。您可以在導航窗格下看到節點和子節點的層次結構。

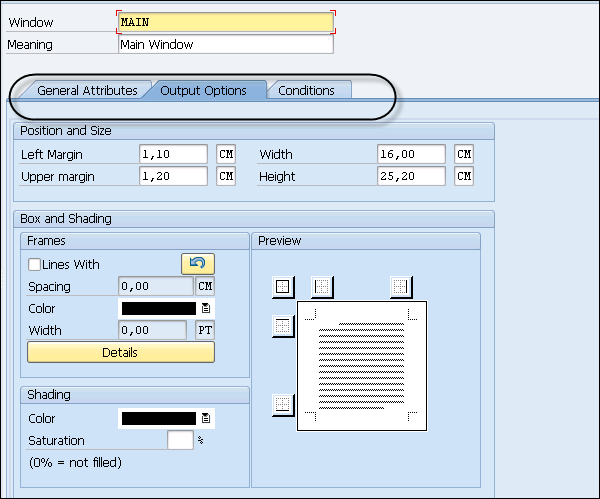

在中間，您有一個**維護視窗**。此視窗用於設定智慧表單中每個元素的屬性值。您可以定義輸出選項，例如：

位置和大小（左邊距、上邊距、寬度和高度）
框和陰影
框架
陰影等。

預覽和條件選項卡包括 - 欄位名稱和比較值。

在右側，您有**表單繪製器**。表單繪製器定義 SAP 智慧表單中頁面的佈局。當您在 SAP 系統中建立智慧表單時，會生成一個功能模組。在導航窗格下，您預設在每個表單中都有兩個資料夾，它們是：

全域性設定
頁面和視窗

現在讓我們詳細討論這兩個資料夾。

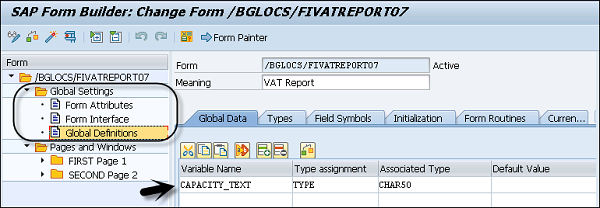

全域性設定

它包含智慧表單的全域性設定，例如：

表單屬性
表單介面和
全域性定義

在表單介面中，您可以看到從列印程式傳遞到智慧表單的所有資料。而全域性定義包含可在整個智慧表單中使用的資料。

頁面和視窗

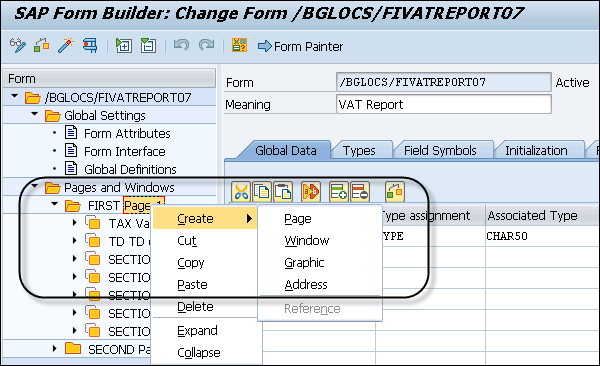

使用頁面和視窗，您可以建立新的物件，例如：

頁面
視窗
圖形
地址

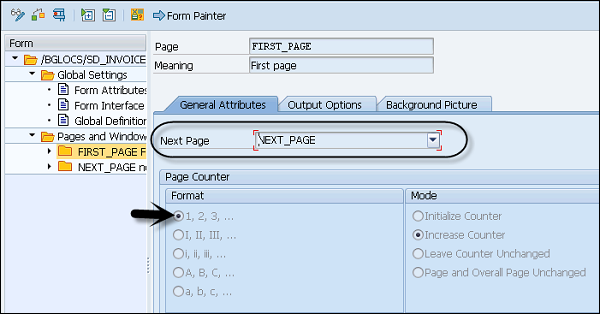

智慧表單的列印按照下一頁欄位進行。而智慧表單的處理取決於導航窗格中定義的順序。

SAP 智慧表單 - 表單頁面

在任何 SAP 智慧表單中，您都可以為每個頁面定義不同的頁面佈局。頁面佈局定義頁面格式，其一些選項為：

橫向
縱向
A4 尺寸
A5 尺寸等。

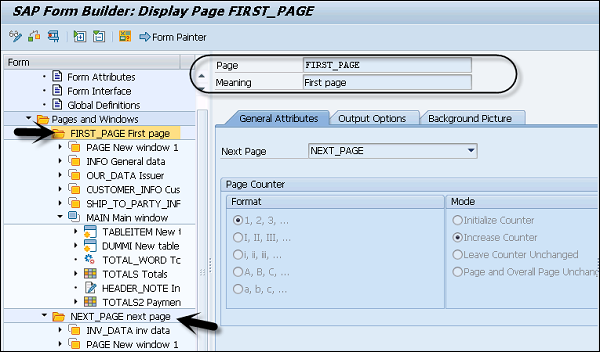

智慧表單中每個頁面可以具有不同的結構。例如，第一頁可以包含地址、關於公司、徽標、業務條款或應出現在第一頁上的任何其他資訊。

在智慧表單中，您需要為每個頁面定義下一頁和清晰的頁面順序。您還可以多次呼叫同一頁面以使輸出遞迴。頁面中斷在表單邏輯中使用手動編碼定義，或者您也可以透過主視窗和子視窗定義它。

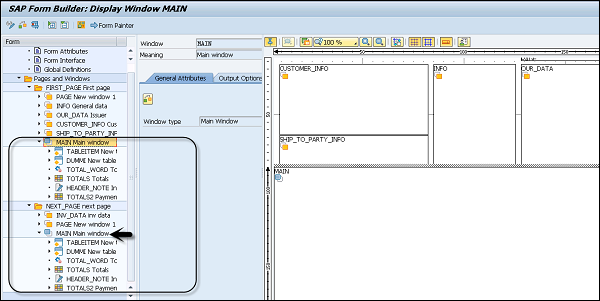

每個頁面包含兩種型別的輸出區域，它們是 - 主視窗和子視窗。這些視窗可以放置在頁面的任何位置，您甚至可以重疊它們。單個視窗可以在多個頁面上使用。

SAP 智慧表單 - 主視窗和子視窗

在本節中，我們將詳細瞭解主視窗和子視窗。

主視窗

在 SAP 智慧表單中，主視窗用於儲存文字和資料。由於這是主視窗，因此它會填充系統文字和資料。它顯示下一頁主視窗中的文字，同時自動觸發頁面中斷。

**注意** - 檢查以下關於主視窗和子視窗的關鍵要點。

每個頁面的主視窗應具有相同的寬度，但高度可以不同。
當您沒有定義頁面的主視窗時。該頁面將呼叫自身，這將導致無限迴圈。

子視窗

在 SAP 智慧表單中，子視窗用於在輸出的預定義區域顯示文字和資料。不適合子視窗的文字和資料會被截斷，不會顯示在表單輸出中。

當每個頁面上都放置了一個具有相同名稱的子視窗時，該子視窗的內容將顯示在每個頁面上。

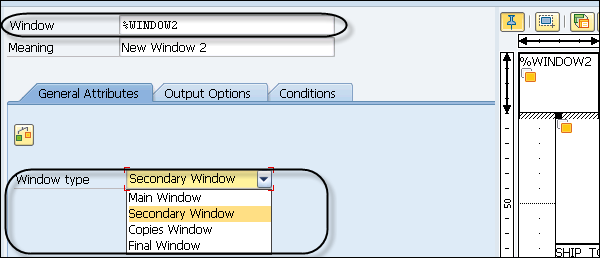

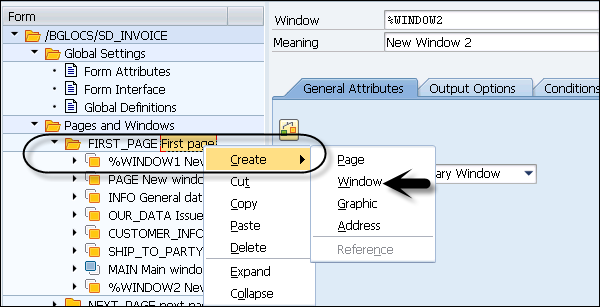

要在主視窗或頁面中建立視窗，請右鍵單擊頁面或主視窗，然後選擇視窗型別。

輸入視窗名稱、含義和視窗型別。在此視窗中輸入的名稱顯示在導航窗格中。您可以拖動視窗並將其放置在主視窗的任何位置。

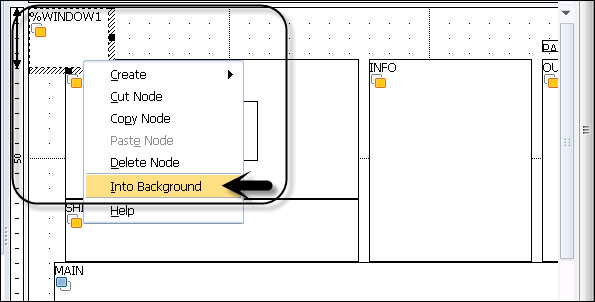

當視窗重疊時，您還可以將一個視窗傳送到後臺，透過右鍵單擊複製或刪除節點。

SAP 智慧表單 - 文字和資料

您可以在智慧表單中輸入文字和資料，並根據需要放置它們。在此智慧表單中輸入的資料為字串格式，可以從資料庫中提取。您還可以以表格格式輸入文字和資料以將其顯示為表格。

您可以使用表單繪製器在智慧表單中將視窗、圖形等放置在頁面上。
PC 編輯器用於編寫文字。
智慧表單視窗中的表格繪製器用於格式化表格。

使用 PC 編輯器在智慧表單中輸入文字

要使用 PC 編輯器輸入文字，您應該在導航樹中建立文字節點。還可以使用表單中的系統欄位和引數將系統中的資料包含到文字中。在處理智慧表單時，系統會將資料替換為系統欄位中的值。

要在導航窗格中建立文字節點，請右鍵單擊→建立→文字，如下面的螢幕截圖所示。

輸入節點名稱和描述，如下面的螢幕截圖所示：

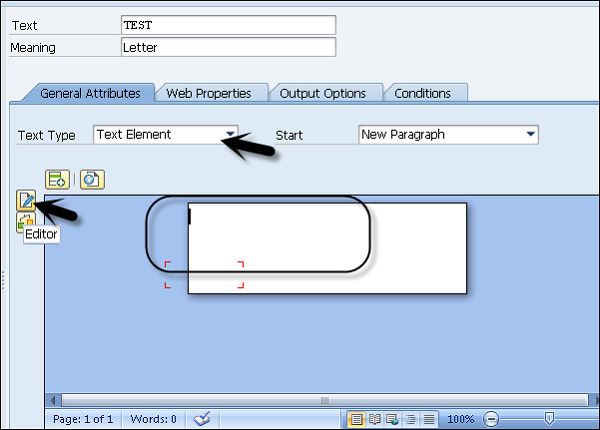

轉到“常規屬性”，並將“文字型別”選擇為“文字元素”。您可以直接在 PC 編輯器中輸入文字，也可以以全屏模式開啟文字編輯器。

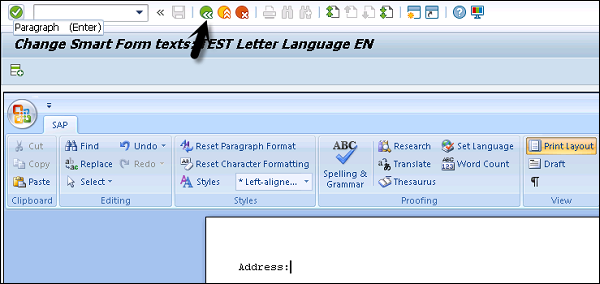

當您單擊綠色箭頭標記（F3 按鈕）時，文字編輯器中的文字將傳輸到內聯 PC 編輯器。

要將文字突出顯示為 URL，請標記此文字並單擊頂部的“插入 URL”。

SAP智慧表單 - 表單邏輯

在 SAP 智慧表單中，表單邏輯定義要從資料庫中讀取的資料，然後定義條件，最後控制表單輸出的流程。表單邏輯在表單構建器中定義，其中表單結構定義在 SMART FORMS 介面的左側。開啟智慧表單建立視窗時，左側有預設節點。

全域性設定節點，並具有以下三個子資料夾：

表單屬性
表單介面和
全域性定義

這些會在您建立新的智慧表單時顯示。

要定義表單邏輯，您應該在導航窗格中的“頁面”節點下定義層次結構，此結構定義智慧表單處理規則。此表單邏輯可用於控制表單輸出。

您應該記住以下關於表單邏輯的要點：

在樹結構中，為每個節點定義了一個選項卡，並且每個節點都可以連結到一個條件。當表單中滿足條件時，系統會處理該節點；如果不滿足，系統將不會處理該節點。
在一般情況下，樹結構中的節點從上到下處理。
每個頁面的頁面中斷取決於當前頁面上剩餘多少空間。
為每個頁面定義了流程控制；但是，您也可以轉到任何頁面。

SAP 智慧表單 - 流程控制

您還可以控制 SAP 智慧表單中為導航窗格中定義的樹層次結構定義的流程處理。

有不同的選項可用於定義流程控制，其中一些列出如下：

**輸出條件** - 根據輸出條件定義節點/子節點的處理。
**備選方案** - 它可用於處理兩個下級節點之一。
**重複輸出** - 您可以使用迴圈重複處理輸出。

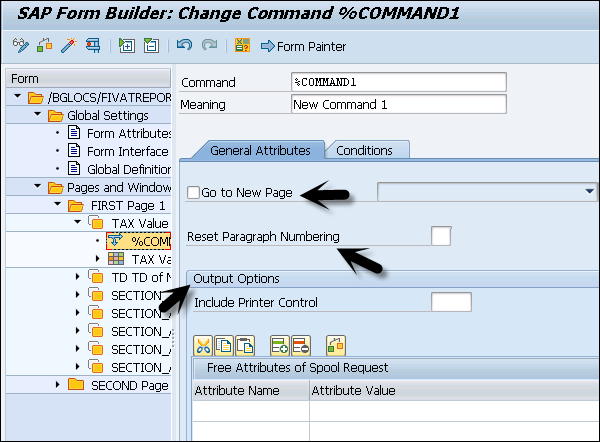

**動態處理** - 您還可以透過使用命令列定義頁面順序來動態處理頁面。

輸出條件

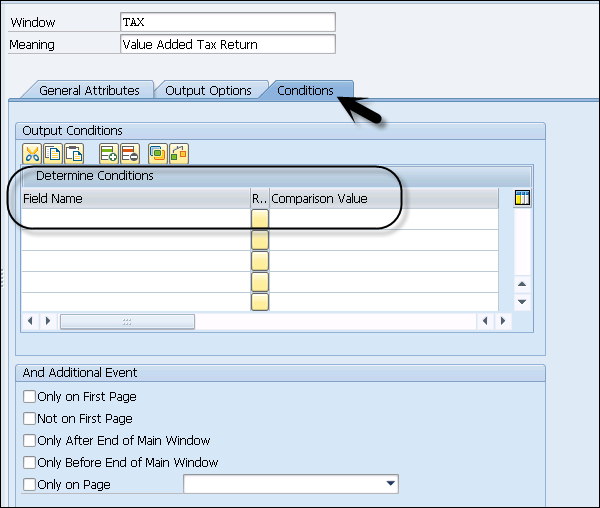

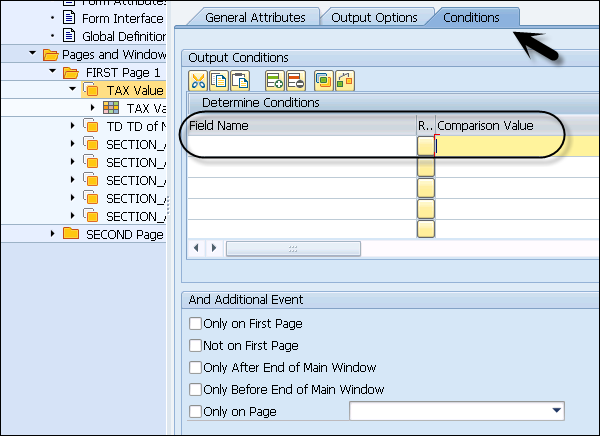

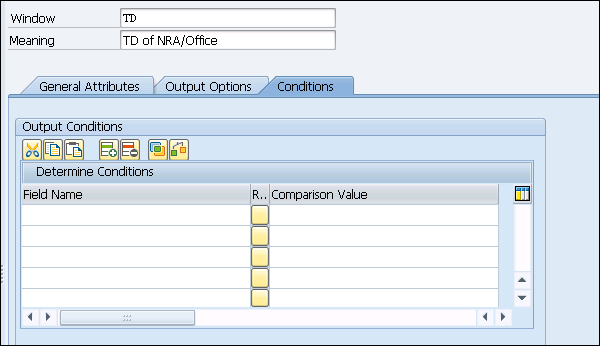

您可以傳遞輸出條件以抑制節點/子節點處理。要為節點輸入輸出條件，請轉到**條件選項卡**。

在條件選項卡中，您可以為每行傳遞一個具有兩個運算元的條件。運算元可以是欄位或值。

您還可以傳遞邏輯運算子；最重要的運算子是：

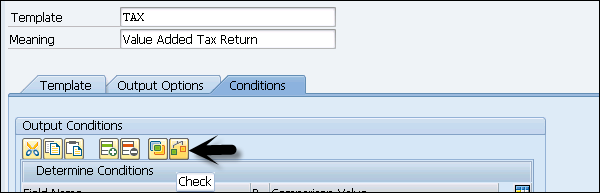

您還可以執行本地檢查以驗證輸出條件。要執行條件檢查，請單擊“檢查”按鈕，如下面的螢幕截圖所示。

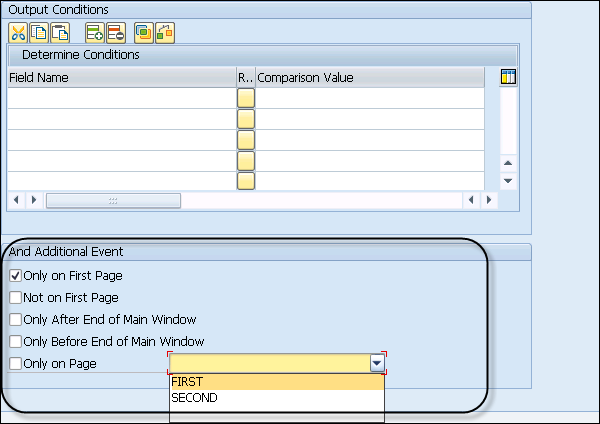

您還可以將輸出條件連結到頁面和視窗的輸出事件。您可以使用“附加事件”框，這些事件使用 AND 條件連結。

當條件滿足時，系統會根據條件值處理節點/子節點。當條件失敗時，系統會忽略節點並處理流程控制中的下一個值。

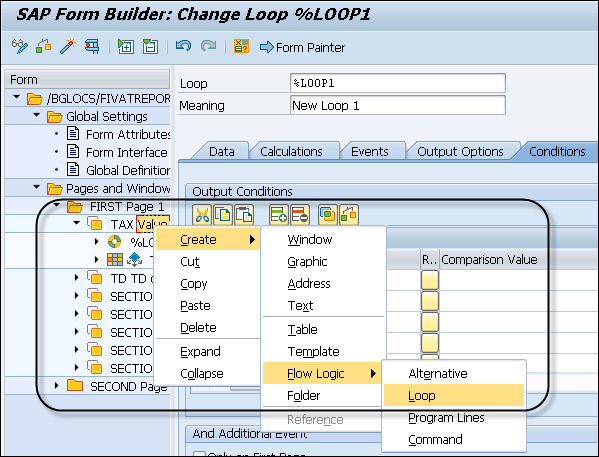

要重複處理輸出，必須使用讀取內部表中資料的迴圈節點。您可以使用迴圈讀取客戶資料並顯示。要顯示重複輸出，您可以建立一個節點 - 型別迴圈並輸入唯一的名稱和描述。

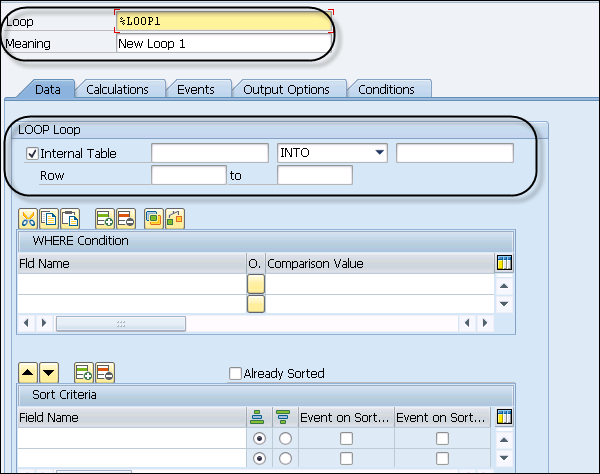

下一步是從內部表讀取資料到工作區，並在其中顯示讀取的錶行的欄位中建立下級節點。

SAP智慧表單 - 導航

在本章中，我們將詳細討論 SAP 智慧表單的導航、使用者介面、節點型別和表單引數。

SAP 智慧表單 - 使用者介面

要在 SAP 智慧表單中設計表單，您需要建立和維護表單的佈局並定義表單邏輯。您不需要任何程式設計和指令碼語言的知識。

SAP 智慧表單圖形使用者介面包含以下欄位：

**表單繪製器** - 要建立表單佈局，請使用表單繪製器。
**PC 編輯器** - 它可用於將文字和欄位輸入輸出區域。
**導航樹** - 在左側，您有導航樹，它定義了智慧表單的層次結構。這定義了處理的表單邏輯。
**表格繪製器** - 表格繪製器用於建立模板和表格。
**表單檢查** - 檢查表單一致性。

在 SAP 智慧表單中，您可以使用**事務：SMARTFORMS**。在第一頁上，您可以選擇**表單、樣式**或**文字模組**，具體取決於您要建立、更改或顯示的物件。

輸入名稱並選擇要建立的型別，然後單擊“建立”按鈕，這將開啟 SAP 表單構建器。

在 SAP From 構建器中，您在左側有樹導航。要選擇樹中的節點，您必須雙擊該節點。您還可以透過右鍵單擊並使用複製/貼上操作來拖放或複製子樹。

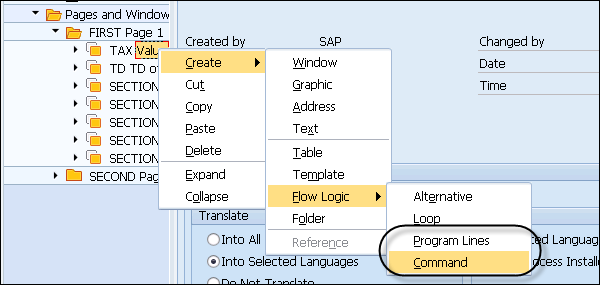

當您右鍵單擊任何節點時，您可以看到上下文選單。根據節點型別，上下文選單下的選項會有所不同。

上下文選單下有以下選項：

根據所選節點型別建立或刪除。
僅根據所選節點型別顯示有效的節點型別。
剪貼簿功能 - 剪下或複製到剪貼簿，貼上到剪貼簿。
展開和摺疊。

SAP 智慧表單 - 節點型別

在本節中，我們將詳細討論不同型別的節點選項，這些選項列出如下。

**輸出區域** -

頁面
視窗

**基本節點** -

文字
圖形
地址

**表格輸出** -

模板
表格

節點型別的屬性

在 SAP 智慧表單中，每個表單包含以下通用屬性：

**常規屬性** - 智慧表單中的常規屬性定義所選節點的名稱和描述。它還可以包含節點的一些通用屬性，例如在文字節點的情況下 - 文字型別等。

**輸出選項** - 在此選項卡中，為在導航窗格中選擇的每個節點定義各種輸出選項。常用選項卡包括：

位置
樣式框
陰影等。

帶有文字輸出的節點也具有一個 Style 屬性。如果您不喜歡之前在表單中設定的樣式，則可以使用此屬性覆蓋當前子樹的樣式。

條件 - 在條件選項卡中，您可以傳遞在滿足某些條件時顯示節點的條件。

錯誤列表 - 在對智慧表單進行檢查時，如果存在任何不一致，系統將在維護螢幕視窗底部顯示錯誤和警告列表。

要查詢錯誤或警告，您應該選擇節點，然後系統將帶您進入樹結構，以便您可以修復錯誤。

SAP 智慧表單 - 表單引數

您也可以在智慧表單中傳遞引數並將資料合併到表單中。可以合併的資料可能來自資料庫或 SAP 系統的標準資料的一部分。

以下資料可以在智慧表單中合併 -

您可以合併來自資料庫表的資料並將其傳遞到表單介面。
標準 SAP 系統提供的資料可以在智慧表單中合併。例如：日期。
在表單中執行的任何計算

您合併的資料在執行時顯示。您使用佔位符來確定在表單中放置物件的位置，以定義資料將顯示的位置。

啟用智慧表單時，會生成一個函式模組。您可以在智慧表單中傳遞不同的標準引數。建立表單時，這些引數會出現在表單中，並且無法更改。這些是可用於不同操作的匯入和匯出引數，例如 - 指定輸出裝置型別等。

以下是智慧表單中常見的引數 -

DOCUMENT_OUTPUT_INFO

型別：匯出

描述 - 用於提供有關打印表單頁數的資訊。

JOB_OUTPUT_INFO

型別：匯出

描述 - 可用於確定哪個操作在智慧表單中建立什麼輸出。

JOB_OUTPUT_OPTIONS

型別：匯出

描述 - 這是欄位 OUTPUT_OPTIONS 的一個子集，它確定設定是否已更改。

USER_SETTINGS

型別：匯入

描述 - 當此引數的值為“X”時，智慧表單將採用系統 -> 使用者配置檔案 -> 自己的資料下定義的“作業控制”的預設值。

預設值 - 輸出裝置 -> 立即列印並在輸出後刪除。

當未設定值時，智慧表單改為評估結構的以下引數以獲取輸出選項 - SSFCOMOP。

印表機設定 (TDDEST、TDPRINTER、RQPOSNAME)
TDIMMED（立即列印）
TDDELETE（輸出後刪除）

您可以在智慧表單的“欄位列表”選項卡下檢視不同的匯入和匯出引數。

SAP智慧表單 - 表單構建器

在本章中，我們將詳細討論表單構建器中的導航、表單構建器的功能、表格繪製器的用法以及 SAP 智慧表單的輸出選項。

SAP 智慧表單 - 表單構建器中的導航

要設計新的智慧表單或更改或顯示現有智慧表單，必須使用事務：SMARTFORMS。

輸入以下螢幕截圖中所示的事務 -

在主螢幕上，您可以看到三個不同的選項卡：

更改
顯示
建立

輸入表單名稱，然後單擊“建立”按鈕 -

單擊“建立”按鈕後，將開啟一個 SAP 表單構建器螢幕。表單構建器的圖形介面螢幕用於表單設計。

它包含三個工作區 -

導航樹（左側）
維護螢幕（中間窗格）
表單繪製器（右側）

也可以從頂部選單隱藏/顯示錶單繪製器。在頂部選單中，您可以選擇開啟/關閉表單繪製器，如下面的螢幕截圖所示。

在“維護”選項卡中，您還有其他與表單構建器整合的工具。

PC 編輯器 - 用於管理文字節點。
表格繪製器 - 用於管理表格和模板節點。

SAP 智慧表單 - 表單構建器中的功能

表單構建器中提供了一組不同的功能。

欄位列表

此功能列出智慧表單的所有欄位。

單擊“欄位列表”(ctrl+shift+F4) 時，它將在主螢幕上開啟“欄位列表”資料夾。以下值顯示在“欄位列表”下 -

匯入介面
匯出介面
全域性資料
系統欄位

撤消/重做

您還可以逐步撤消對錶單的更改。在智慧表單中，表單構建器會儲存您自上次儲存以來對錶單所做的任何更改，無論更改發生在以下哪些位置

導航樹
表格繪製器
表單繪製器
PC 編輯器
維護螢幕的輸入欄位。

您可以逐步撤消這些更改。撤消後，您還可以重做更改。

轉到實用程式 -> 設定 -> 撤消/重做表單更改。在“常規”選項卡下，您有此選項。

預設情況下，當您導航到“常規”選項卡時，這些選項會被選中。

下載/上傳表單

也可以在本地儲存表單或子樹。它儲存為 XML 檔案，您可以將此 XML 檔案上傳到同一表單甚至不同的表單中。

上傳子樹時，需要確保此下載的子樹的樣式和欄位存在於目標系統中。

要下載智慧表單，請轉到實用程式 -> 下載表單。

要下載子樹，請轉到導航窗格並雙擊頁面和視窗節點的從屬節點作為表單的根節點。轉到實用程式 -> 下載子樹。

要上傳表單，請轉到實用程式 -> 上傳。

上傳時，它會知道是否有要上傳的表單/子樹。如果是表單，則會覆蓋表單構建器中的當前表單。當檔案包含子樹時，智慧表單會將此子樹複製到剪貼簿，要貼上此子樹，您可以導航到樹結構並使用上下文選單插入子樹。

注意 - 在插入之前，您應確保子樹的所有目標和樣式都存在。如果不存在，則應建立它們。

活動版本

您還可以直接返回到表單的最後一個活動版本。但是，該表單的所有更改都會丟失。要還原活動版本，請轉到實用程式 -> 返回活動版本。

SAP 智慧表單 - 使用表格繪製器

智慧表單中的表格繪製器用於設計視窗中的模板和表格。模板和表格的佈局使用線條型別完成。您可以透過轉到SMARTFORMS GUI螢幕中維護視窗下的“表格”選項卡來開啟/關閉表格繪製器。

表格繪製器在智慧表單中提供不同的功能 -

您可以繪製線條和列。
您可以剪下、複製、刪除或插入線條。
您可以刪除單元格。
您還可以更改單元格大小。
您還可以拆分單元格。
可以使用不同的表格模式。

注意 - 您應該檢查比例中的大小，因為設計區域不會根據視窗大小進行縮放。

以下節點型別可用於以表格格式顯示資料 -

模板節點 - 您可以使用本質上是靜態的模板，因為列和行是預先確定的。
表格 - 智慧表單中的表格本質上是動態的，因為表單中表格的大小取決於執行時選擇的資料量。

您可以在螢幕的下部看到表格繪製器。而在頂部，您有表格繪製器功能，可用於提供線條型別。

定義表格佈局

要定義表格佈局，您需要在導航樹結構下建立模板或表格。此表格佈局確定 -

每個單元格的高度和寬度。
線條和單元格的數量。
每個單元格的寬度。

在定義表格佈局時，您可以使用“從”和“到”列來指定定義適用的模板線條。

高度值應用於線條的所有單元格，您可以為要顯示的每個單元格指定寬度。寬度值的總和必須等於模板的指定寬度。

還可以透過線上條的參考列中輸入值來重用模板線條的名稱。

以下是表格控制元件中的示例線條。

名稱	值從	值到	高度	1.	2.
線條 1	1	1	1	1	1
線條 2	2	2	2	2	2
線條 3	3	3	1	1	2

在表格繪製器中定義線條型別

模板或表格中的線條型別指定線條的單元格數量和大小。您可以透過在“詳細資訊”設定中輸入值以圖形方式輸入線條型別，如下面的螢幕截圖所示。

使用表格繪製器定義線條型別，請轉到模板或表格。在表格繪製器中，存在一條寬度對應於視窗寬度的線條。表格繪製器設計區域中的寬度與視窗寬度相同。

要繪製線條，請選擇繪製線條和列筆，然後繪製線條型別，如下所示。

您還可以使用上下文選單插入空白線條。將滑鼠指標放在要插入空白線條的線條上，然後右鍵單擊以開啟上下文選單。

您可以選擇插入 -> 下方插入新空白線條或插入 -> 上方插入新空白線條。這將在表格中插入一條與單擊的線條具有相同高度的新線條。

您還可以拆分現有線條型別。將鉛筆放在要水平拆分的位置，然後將線條向右拉。表格繪製器將自動拆分線條。您也可以使用上下文選單拆分線條。

您還可以使用複製或剪下線條來移動或複製現有線條，如上下文選單所示。

SAP 智慧表單 - 輸出選項

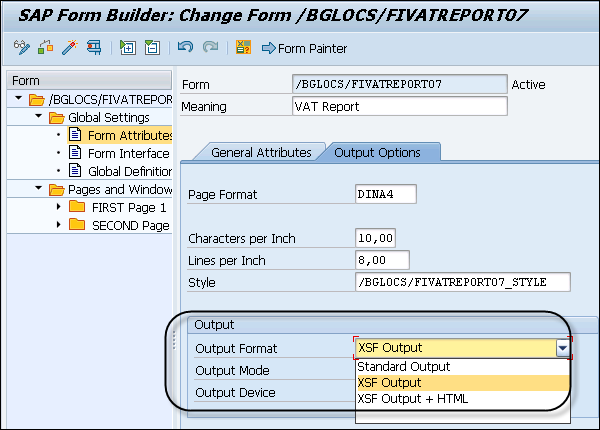

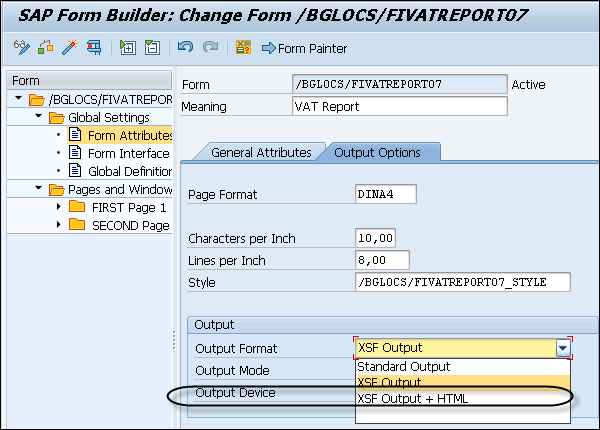

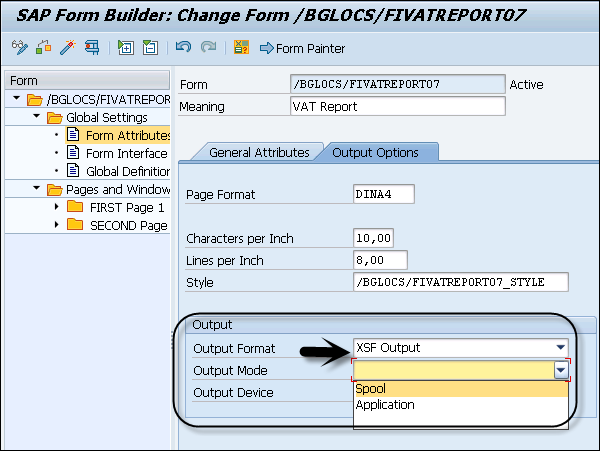

您可以在表單構建器下使用不同的輸出選項。這些屬性在智慧表單中表單屬性的“輸出選項”選項卡下可用。

元件型別：SSFCOMPOP。

您可以使用表單屬性控制表單輸出，以定義輸出格式和介質的預設設定。這些設定可以透過在呼叫智慧表單時使用標準引數來覆蓋，並且被稱為動態設定選項。

注意 - 表單中輸出格式的預設選項是標準輸出 (OTF)，此輸出格式以及介質被稱為靜態設定。

下圖顯示了輸出選項的覆蓋設定 -

當您在“輸出格式”中使用覆蓋選項時，智慧表單會忽略表單中的所有靜態設定。

SAP智慧表單 - 樣式構建器

在本章中，我們將詳細討論 SAP 智慧表單中的樣式構建器。本章還將介紹各種智慧樣式、樣式構建器導航以及樣式構建器的段落和字元格式。

SAP 智慧表單 - 智慧樣式

透過使用樣式構建器，您可以在智慧表單中定義智慧樣式。要開啟樣式構建器，請執行事務：SMARTSTYLES。使用這些智慧樣式，您可以建立段落和字元格式，這些格式可以分配給智慧表單中的文字和欄位。智慧樣式在樣式構建器中維護。

執行事務程式碼：SMARTSTYLES。

要建立新的智慧樣式，請輸入樣式名稱並點選“建立”按鈕。要顯示/更改現有樣式，請從搜尋樣式中搜索並點選“顯示/更改”按鈕。

每個智慧表單都應分配一個智慧樣式，這可以透過轉到表單屬性來全域性完成。智慧樣式也可以分配給文字節點。

智慧樣式包含以下欄位：

您有段落格式，其中包含字型屬性、製表符、編號和其他格式化欄位。
智慧樣式可以包含字元格式，例如：上標和下標、條形碼等。
在智慧樣式中，您有一個標題資料，其中包含智慧樣式的預設值。
您可以新增顏色，對段落或字元格式進行下劃線。
預覽選項。

智慧樣式的預設值儲存在標題資料中。您也可以在智慧表單中為字元和段落格式分配不同的值，但如果未分配，系統將計算預設值。

可以在智慧樣式的標題資料中分配以下值：

標準段落 - 您需要分配一個現有的段落作為預設段落。此標準段落可以使用智慧樣式標題中的段落格式進行分配。

預設製表位 - 當您未分配任何其他定義的製表位時，這些值將用於智慧樣式。
每英寸字元數/每英寸行數 - 您還可以在智慧樣式中定義特定的測量值（例如邊距等），測量單位為 CH（字元）和 Line（LN）。在表單構建器中，字元和行節點使用此樣式。將應用以下屬性。
- 在智慧表單中，每英寸字元數通常與行式印表機一起使用。
- 每英寸行數定義智慧樣式的行距。
字體系列和字型大小 - 您可以定義智慧樣式的字型大小、下劃線和顏色，這可以在字元/段落格式中被覆蓋。

SAP 智慧表單 - 樣式構建器導航

在樣式構建器工具中，您可以建立可以分配給智慧表單的智慧樣式。要開啟樣式構建器，請使用事務程式碼：SMARTSTYLES。

在左側，您會看到樣式樹，其中包含標題資料、字元格式和段落格式資料夾。您可以在不同的節點之間導航，或使用上下文選單建立/刪除節點。

在右側，您有維護螢幕。此樣式樹的每個資料夾在維護螢幕下包含不同的選項卡。標題資料夾下的“標準設定”選項卡可用於定義字型大小和顏色。

每個段落節點在維護視窗下包含不同的選項卡，並且對於字元資料夾下的節點而言是不同的。

在底部，您可以使用字型設定檢查所選節點的預覽。

還可以重複使用不同智慧表單中的樣式。要下載樣式，請轉到實用程式→下載。

要上傳樣式，請選擇實用程式→上傳。

SAP 智慧表單 - 段落格式

段落格式定義有關間距、字型、文字、顏色和編號的資訊。您可以將這些段落分配給文字或欄位，並且每個段落都有一個唯一的名稱。

當您選擇段落資料夾下的任何節點時，您可以定義以下方面：

縮排和間距
字型
製表符
編號
維護選項卡中的大綱

要導航到縮排和形狀選項卡，您有以下選項卡：

對齊方式
縮排
間距
文字流

對齊方式選項卡定義段落的對齊方式，可以是：

居中
兩端對齊
左對齊或
右對齊

縮排選項卡定義段落從兩個軸的左側邊距和右側邊距。段落後間距和段落前間距定義段落中每行之後的間距/之前的間距。

頁面保護

如果您不希望段落被分頁符分割，可以選擇此複選框。當選中此選項並且如果一頁沒有太多空間來顯示整個段落時，這將使整個段落出現在下一頁上。

下一頁中的下一個段落

如果您希望連續的段落不以分頁符分隔，並且它們應該出現在同一頁面上，可以選擇此複選框。

您可以導航到字型選項卡以定義以下方面：

字體系列
字型大小和
字型樣式

您還可以選擇段落的下劃線和顏色。

導航到製表符選項以定義段落格式中的製表符數量。

編號和大綱

這可以用來允許段落和段落結構中的編號。可以在“編號和大綱”選項卡中設定各種屬性，其中一些如下：

列表
左右分隔符
輸出長度
編號的字元格式
連結大綱編號

當您啟用編號連結時，您可以使每個段落前面都有段落層次結構中上級段落的編號。

建立段落節點

點選段落資料夾，右鍵點選→建立。

在段落格式中，您需要輸入一個2 字元鍵。轉到每個單獨的選項卡以定義不同的屬性。定義屬性後，點選“啟用”以啟用段落節點。

SAP 智慧表單 - 字元格式

樣式構建器中的字元格式可用於為段落中的文字或字串分配特殊屬性。在樣式樹下的字元格式中，可以定義以下屬性：

字型設定
條形碼

您可以選擇樣式樹中字元格式下的任何字元節點。它具有不同的屬性選擇和描述。

您可以選擇不同的字體系列、字型大小和字型樣式。您也可以匯入您自己的字型。您還可以選擇下劃線和字型顏色等屬性。

在“標準設定”下，您可以為系統條形碼定義字元格式。

點選字元資料夾，然後右鍵點選→建立節點。

在字元格式中，您需要輸入 2 字元鍵。轉到每個單獨的選項卡以定義不同的屬性。定義屬性後，點選“啟用”按鈕以啟用字元節點。

SAP智慧表單 - 輸出型別

在本章中，我們將詳細討論 SAP 智慧表單的不同輸出型別。本章還將涵蓋各種輸出格式和輸出介質，以及瞭解如何在 SAP 智慧表單中執行跟蹤。

SAP 智慧表單 - 輸出格式

您可以以輸出文字格式列印智慧表單，以及許多其他具有不同用途的輸出格式，例如：智慧表單的 XML 格式和 HTML 以在 Web 瀏覽器中顯示錶單。

以下輸出格式是一些最常用的格式：

輸出文字格式 - 這是標準的輸出文字格式，它是 SAP 系統中打印表單的既定格式。您還可以將其轉換為其他格式，例如 PDF。
XSF 輸出 - 這是智慧表單的 XML 格式。它包含已處理表單的表單內容，而不顯示任何佈局資訊。
HTML 格式 - 也可以在 Web 瀏覽器中顯示錶單。它是 XSF 輸出和 HTML 格式的組合，其中內容在沒有任何佈局資訊的情況下進行處理，並且資料以表單格式顯示到 Web 瀏覽器。
XDF 輸出 - 它採用 XML 格式，既不包含表單也不包含其佈局，並且顯示錶單介面處傳遞的資料應用程式。

輸出格式設定在表單屬性下定義。當您呼叫智慧表單時，您可以使用標準引數來覆蓋輸出設定。

SAP 智慧表單 - 輸出介質

您可以將智慧表單傳送到不同的輸出介質。一些不同輸出介質的示例包括：

印表機
傳真
電子郵件或
XML 格式

智慧表單被轉發到其他介面以將表單傳輸到不同的輸出介質。

示例 - 要在印表機上獲取列印輸出，您需要先設定印表機。

要控制輸出，您需要在智慧表單的介面處傳遞不同的引數。SAP 智慧表單將引數值傳遞到不同的輸出介質。

您可以為每個輸出格式設定不同的輸出介質：

OTF 格式

您可以使用不同的輸出處理方法，例如：

後臺列印處理
透過電子郵件
到傳真機

透過電子郵件傳送表單的引數值 - 當您想透過電子郵件傳送智慧表單時，應為生成的函式模組填寫以下電子郵件引數。

MAIL_SENDER/MAIL_RECIPIENT - 您應設定這些引數以傳遞文件的發件人和收件人。要設定引數值，您需要建立物件型別為RECIPIENT的 BOR 物件並輸入引數。
MAIL_APPL_OBJ 引數 - 您可以使用此引數將應用程式物件與傳送的文件連結。您也應該為此引數建立一個BOR物件。

透過傳真傳送表單的引數 - 要以傳真格式傳送表單，您需要將裝置引數設定為TELEFAX而不是後臺列印模式。它將開啟一個對話方塊，使用者可以在其中輸入傳真號碼以使用傳真作為輸出介質。

XSF 格式

您可以將此輸出格式傳遞到不同的輸出介質，例如：

後臺列印處理
在應用程式程式中作為表返回

要傳遞用於後臺列印處理的輸出格式，您需要將引數傳遞到 SAP 系統的後臺列印對話方塊。此對話方塊可用於控制表單輸出。後臺列印對話方塊中可以使用不同的選項：

新的後臺列印請求
定義佇列中請求的保留時間
選擇頁面
將授權連結到後臺列印請求
指定存檔設定

HTML 格式

您可以使用此輸出介質將其作為表返回到應用程式程式中。

SAP 智慧表單 - 執行跟蹤

此功能允許您跟蹤智慧表單的列印功能。使用此功能，它可以跟蹤如何處理智慧表單的列印請求。

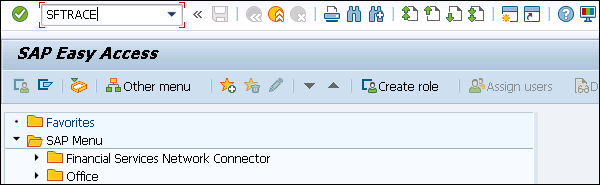

事務：SFTRACE

要對列印請求執行跟蹤，可以使用事務：SFTRACE。

當使用為智慧表單生成的函式模組啟用跟蹤時，它會將跟蹤儲存在每個輸出的資料庫中。

使用此跟蹤選項，您可以確定處理節點的順序或處理因錯誤而終止的時間。此選項特定於使用者，並且僅記錄為啟用它的使用者。

跟蹤級別

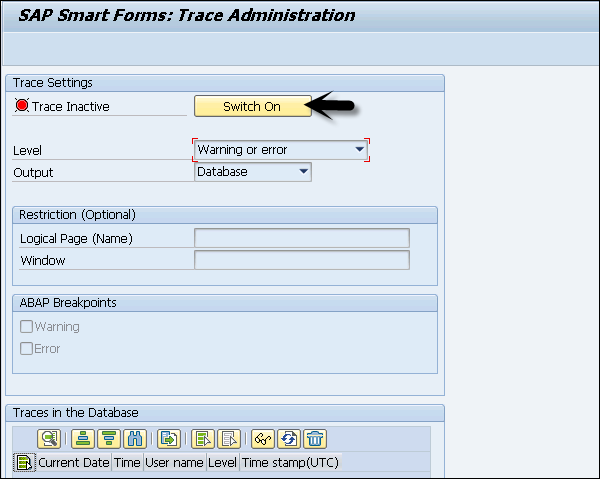

跟蹤級別用於確定跟蹤的詳細程度。跟蹤級別 5 包含一般資訊，跟蹤級別 80 確定最詳細的跟蹤級別。要啟用跟蹤級別，請單擊下面螢幕截圖中給出的開啟選項。

當跟蹤處於活動狀態時，以下設定是可能的 -

級別 - 跟蹤輸出中的詳細級別。
邏輯頁面 - 用於將跟蹤輸出限制到特定頁面。這在跟蹤級別 30 時很有用。
視窗 - 用於將跟蹤輸出限制到智慧表單中的特定視窗。
ABAP 斷點 - 這些選項在執行跟蹤級別時內部使用。

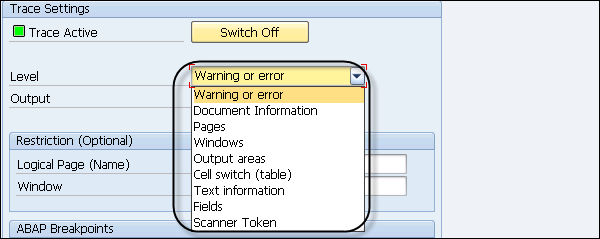

跟蹤設定

在跟蹤設定中定義了各種跟蹤級別。下面列出了一些最常見的級別 -

警告或錯誤（跟蹤級別 5） - 跟蹤級別、跟蹤版本、日期和時間以及系統資訊。
文件資訊（跟蹤級別 15） - 包含其他資訊 - 輸出通道、表單屬性、表單結構和輸出結果。
頁面（跟蹤級別 30） - 用於包含已處理頁面的名稱。
視窗（跟蹤級別 40） - 包含有關已處理視窗名稱的資訊。
輸出區域（跟蹤級別 45） - 包含有關表輸出區域的資訊。
單元格更改（跟蹤級別 47） - 此跟蹤級別用於包含表中處理的行型別和單元格的輸出。
文字資訊（跟蹤級別 50） - 用於包含已處理輸出節點的屬性值。
欄位（跟蹤級別 60） - 用於包含輸出文字中欄位的名稱和值。
掃描器標記（跟蹤級別 80） - 這是最大跟蹤級別，定義在分析文字節點中的文字時掃描器的輸出。

在下一章中，我們將詳細討論 SAP 智慧表單中的高階開發概念。

高階開發概念

在本章中，我們將詳細討論 SAP 智慧表單的高階開發概念。本章還將涵蓋特殊節點、表單處理和功能模組等方面。

SAP 智慧表單 – 特殊節點

在 SAP 智慧表單中，您可以使用不同的特殊節點作為高階開發概念的一部分。要在智慧表單中新增特殊節點，您應該將其移動到導航樹中。

在每個頁面上，右鍵單擊 → 開啟上下文選單 → 建立 → 流程邏輯 → 命令。

可以使用以下特殊節點型別列表 -

命令節點

這通常用於插入用於不同應用程式目的的命令。您可以使用命令節點在主視窗中插入動態分頁符。在命令節點下，您可以使用不同的選項來應用動態分頁符 -

轉到新頁面 - 此命令用於提供分頁符，並且僅允許在主視窗中使用。
重置段落編號 - 此選項可用於設定指定大綱段落的計數器。
包含印表機控制 - 此選項用於將列印控制傳送到輸出裝置。
列印請求的自由屬性 - 此選項可用於定義列印請求的屬性。

程式行

程式行可用於執行合計和子合計的計算。您可以在樹結構中插入程式行。

在“常規屬性”選項卡上，使用“輸入引數”和“輸出引數”表傳遞全域性欄位。使用 ABAP 程式碼，您可以訪問在這些表中輸入的全域性欄位。

複雜區段

您可以使用此選項組合節點型別的選項卡頁，要建立複雜區段節點，請單擊“建立”→“複雜區段”。

在“複雜區段”的“常規屬性”選項卡中，您可以定義用於組合不同選項卡頁的設定，例如 -

事件選項卡
表選項卡和
模板選項卡。

SAP 智慧表單 – 表單處理

在智慧表單中，您使用表單生成器下的樹結構來定義表單邏輯，以列印智慧表單中的文字、圖形和不同元素。當智慧表單被啟用時，會生成一個功能模組，並且 SAP 智慧表單處理表單的樹結構並使用 ABAP 程式設計程式碼來打印表單內容。

智慧表單的輸出由樹結構中的下級節點決定，這些節點構成表單生成器中的頁面和視窗。對於樹中的每個節點，您都可以定義輸出選項和條件。

節點在以下場景中處理 -

條件 -

當為節點設定條件並且系統評估條件時。如果發現為假，則不處理節點及其在樹結構中的下級節點。
下級節點可以根據節點型別直接處理。
還可以處理分配給節點的操作。
當您為節點及其下級節點定義輸出選項，並且將單個輸出選項分配給下級節點時，則該選項會覆蓋上級節點的輸出選項。

以下條件型別可用於處理節點。

簡單 IF 條件 - 使用 AND 或 OR 選項完成。
複雜 IF 條件 - 使用程式行。

事件查詢組合

SAP 智慧表單 – 功能模組

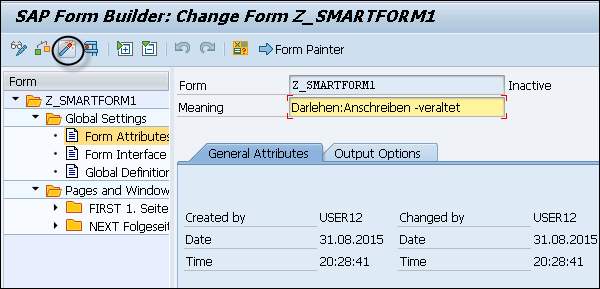

啟用智慧表單時，會生成一個功能模組。功能模組上可以應用各種標準引數。這些引數直接出現在表單介面中，無法更改。要啟用智慧表單，請單擊頂部的啟用按鈕。

當從應用程式呼叫功能模組時，您可以使用這些引數定義輸出格式或列印請求或其他各種目的。

報表 - zcall_smartform。
呼叫功能 - '/1BCDWB/SF00000279'

這裡 SF00000279 - 代表功能模組。

但這並不是呼叫功能模組的推薦方法，因為功能模組名稱是根據系統中的編號範圍生成的。當您將智慧表單傳輸到生產系統時，會生成一個新的功能模組。

為了解決這個問題，建議使用函式 - SSF_FUNCTION_MODULE_NAME 來動態獲取功能模組名稱。

報表 - zcall_smartform。
資料 - fname TYPE rs38l_fnam。
呼叫功能 - 'SSF_FUNCTION_MODULE_NAME’

如何獲取功能模組名稱？

要檢查智慧表單的功能模組名稱，請導航到頂部的“環境”選項卡 →“功能模組名稱”。

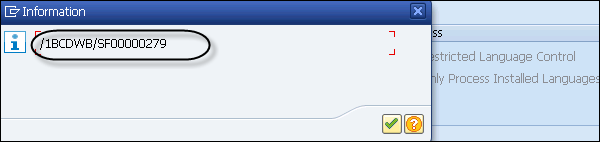

功能模組顯示在下一個視窗中 -

您還可以使用事務 SE 11執行反向操作，並轉到表 - STXFADMI。

SAP智慧表單 - 表單圖形

在本章中，我們將詳細討論在 SAP 智慧表單中使用表單圖形。本章將涵蓋預覽圖形、匯入圖形和傳輸圖形等方面。

SAP 智慧表單 – 預覽圖形

您可以在智慧表單中新增不同的圖形，例如公司徽標、背景圖形等。您可以使用圖形節點在智慧表單中顯示圖形，並透過在樹結構中新增節點型別圖形。

要在 SAP 系統中檢視圖形，請使用事務 SE78。這將開啟“管理表單圖形”對話方塊。在左側，雙擊文件伺服器上的儲存資料夾 → 圖形 → BMAP 點陣圖影像。

選擇圖形並單擊螢幕資訊。

單擊“螢幕資訊”按鈕時，它會顯示 SAP 系統中圖形的技術屬性和管理資料。

SAP 智慧表單 – 匯入圖形

要包含背景圖形，請使用頁面節點的背景圖形節點。您可以使用事務 SE78將圖形匯入 SAP 系統。

要匯入圖形，請雙擊文件伺服器上的儲存資料夾 → 圖形 → 通用圖形中樹結構中的圖形格式。

要匯入，請選擇圖形 → 匯入。

要在表單生成器中使用圖形，請轉到左側的導航樹並建立節點型別 → 圖形。

圖形節點可以直接在頁面節點下建立，或者您可以在佈局中使用上下文選單放置圖形節點。

輸入節點的唯一名稱和描述。

在“常規屬性”選項卡上 → 您可以包含彩色圖形或黑白圖形。您可以輸入“物件”、“ID”和“名稱”欄位來識別圖形。

在“技術屬性”下，您可以根據印表機設定定義解析度。當您使用較小的解析度時，它會增加表單上圖形的大小。

印表機驅動程式或印表機支援以下解析度 -

75 dpi
100 dpi
150 dpi
200 dpi
300 dpi
600 dpi

SAP 智慧表單 – 傳輸圖形

在 SAP 系統中，可以將圖形從一個系統傳輸到另一個系統。轉到事務 SE78，您可以在那裡選擇“傳輸”選項將圖形從一個系統移動到另一個系統。

事務：SE78 將開啟“管理表單圖形”。

這將開啟“管理表單圖形”，並在樹中選擇所需的圖形。

選擇圖形 → 傳輸按鈕，然後您應該輸入工作臺請求。

您可以使用現有請求或建立新請求來執行傳輸，然後單擊“繼續”。

SAP 智慧表單 - 應用程式和遷移

在本章中，我們將詳細討論在 SAP 智慧表單中如何在應用程式中使用表單。此外，我們還將瞭解如何將 SAP 指令碼表單遷移到 SAP 智慧表單。

SAP 智慧表單 – 在應用程式中使用表單

您還可以在 Web 瀏覽器的業務應用程式中使用智慧表單，這些表單稱為 Web 表單。Web 表單是具有與智慧表單相同佈局的 HTML 表單，可用於在 Internet 中打印表單。

當您將智慧表單用作 Web 表單時，它會將 XSF 輸出轉換為 HTML 格式。智慧樣式用於格式化 Web 表單。

還可以從瀏覽器獲取 Web 表單的列印輸出，為了保持良好的質量，建議以 PDF 格式將表單傳送到 Web 瀏覽器。

SAP 智慧表單 – 遷移

也可以將 SAP 指令碼表單遷移到智慧表單，並將 SAP 指令碼樣式遷移到智慧樣式。當系統將 SAP 指令碼樣式轉換為智慧樣式時，系統會轉換所有段落和字元格式及其屬性。

當 SAP 指令碼表單遷移到智慧表單時，會執行以下操作 -

所有頁面和視窗的屬性都將遷移。
文字複製到表單中。
語言屬性和輸出選項將被複制。
轉換SAP指令碼命令列並以文字格式顯示它們。

您還可以執行指令碼表單的大規模遷移。

事務：SMARTFORMS 並輸入要建立的表單的名稱。

轉到實用程式 → 遷移 → 匯入SAPscript表單。

這將開啟遷移SAP指令碼表單視窗對話方塊。您需要選擇源表單的名稱和語言 → ENTER。

您可以看到表單構建器的更改模式。您還可以更改表單邏輯和表單樣式。要啟用智慧表單，請點選啟用按鈕。

同樣，您可以將SAP指令碼樣式轉換為SAP智慧樣式。

SAP智慧表單 – 遷移到PDF表單

您可以將現有的SAP智慧表單遷移到Adobe提供的互動式PDF表單。要使用此功能，您需要執行所有圖形的遷移。

要執行遷移，您應該使用事務：SMARTFORMS。

導航到實用程式 → 遷移 → 互動式表單 → 匯出。

在下一個對話方塊中，您應該輸入要遷移的智慧表單的名稱、基於PDF的目標和目標介面。預設情況下，系統會為互動式PDF表單建議與智慧表單相同的名稱。

點選繼續按鈕，如下面的螢幕截圖所示。

在下一個視窗中，系統將顯示設定對話方塊，您可以在其中檢查不同的遷移選項。

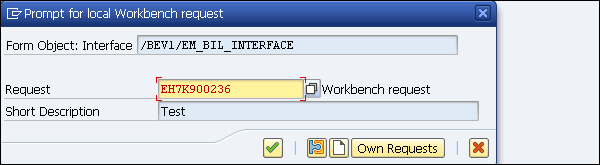

在下一個視窗中，選擇建立物件目錄條目，為介面輸入包並將其儲存為本地專案。

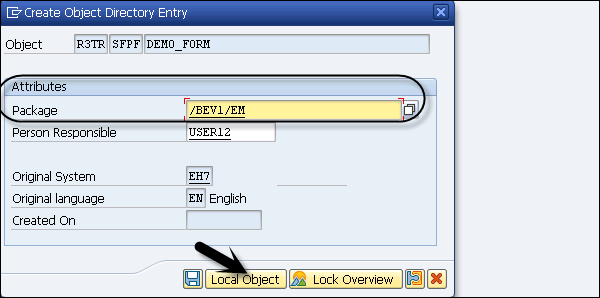

下一步是將表單分配給包或將表單儲存為本地物件，然後遷移完成。

這就是您如何執行SAP智慧表單到Adobe互動式表單的遷移。

列印頁面
