SAP智慧表單 - 表單構建器

---

---

在本章中，我們將詳細討論表單構建器中的導航、表單構建器的功能、表格繪製器的用法以及SAP智慧表單的輸出選項。

SAP智慧表單 – 表單構建器中的導航

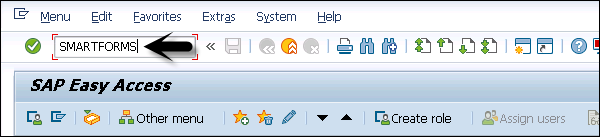

要設計一個新的智慧表單或更改或顯示一個現有的智慧表單，您必須使用事務：SMARTFORMS。

如以下螢幕截圖所示輸入事務 -

在主螢幕上，您可以看到三個不同的選項卡 -

• 更改
• 顯示
• 建立

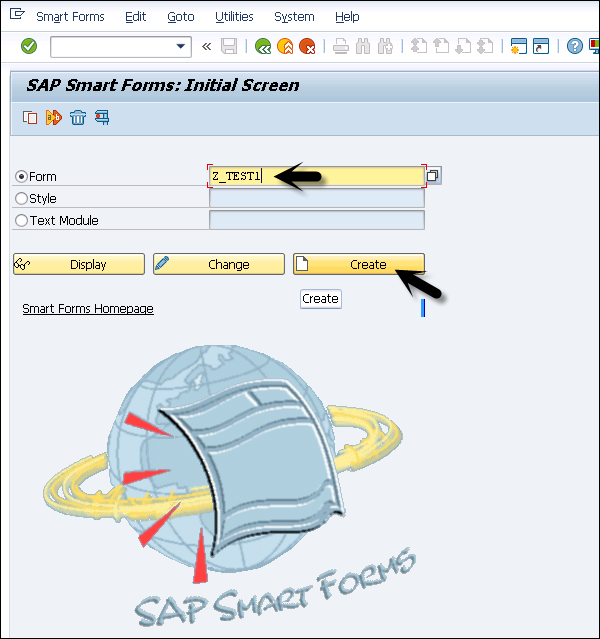

輸入表單名稱，然後單擊“建立”按鈕 -

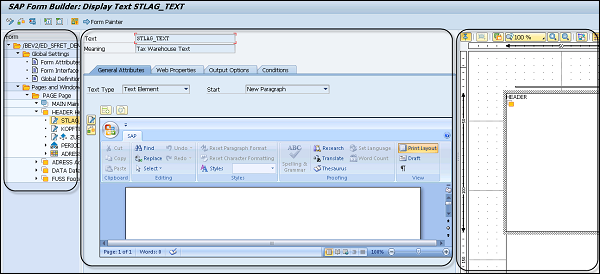

當您單擊“建立”按鈕時，將開啟一個SAP表單構建器螢幕。表單構建器的圖形介面螢幕用於表單設計。

它包含三個工作區域 -

• 導航樹（左側）
• 維護螢幕（中間窗格）
• 表單繪製器（右側）

也可以從頂部選單隱藏/顯示錶單繪製器。在頂部選單中，您可以選擇開啟/關閉表單繪製器，如以下螢幕截圖所示。

在“維護”選項卡中，您有其他與表單構建器整合的工具。

• PC編輯器 – 用於管理文字節點。

• 表格繪製器 – 用於管理表格和模板節點。

SAP智慧表單 – 表單構建器中的功能

表單構建器中提供了一組不同的功能。

欄位列表

此功能列出智慧表單的所有欄位。

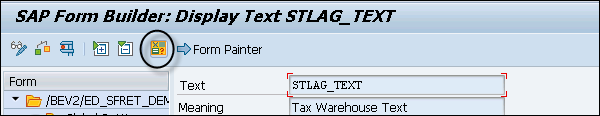

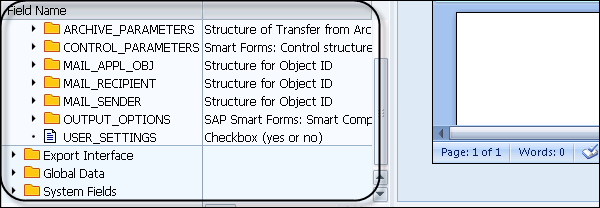

當您單擊“欄位列表”（ctrl+shift+F4）時，它將在主螢幕上開啟“欄位列表”資料夾。以下值顯示在“欄位列表”下 -

• 匯入介面
• 匯出介面
• 全域性資料
• 系統欄位

撤銷/重做

您還可以逐步撤消對錶單步驟的更改。在智慧表單中，表單構建器會儲存您自上次儲存以來對錶單所做的任何更改，而無論這些更改是否發生在以下位置

• 導航樹
• 表格繪製器
• 表單繪製器
• PC編輯器
• 維護螢幕的輸入欄位。

您可以逐步撤消這些更改。撤消後，您還可以重做這些更改。

轉到“實用程式”→“設定”→“撤消/重做表單更改”。在“常規”選項卡下，您有此選項。

預設情況下，當您導航到“常規”選項卡時，這些選項會被選中。

下載/上傳表單

也可以在本地儲存表單或子樹。它儲存為XML檔案，您可以將此XML檔案上傳到同一表單甚至不同的表單中。

上傳子樹時，您需要確保此下載的子樹的樣式和欄位存在於目標系統中。

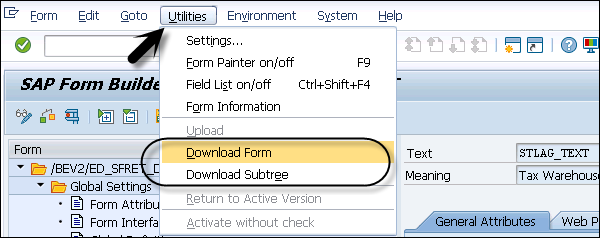

要下載智慧表單，請轉到“實用程式”→“下載表單”。

要下載子樹，請轉到導航窗格，雙擊頁面和視窗節點的下級節點作為表單的根節點。轉到“實用程式”→“下載子樹”。

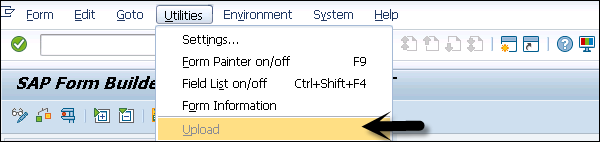

要上傳表單，請轉到“實用程式”→“上傳”。

上傳時，它會知道是否有表單/子樹要上傳。如果是表單，它會覆蓋表單構建器中的當前表單。當檔案包含子樹時，智慧表單會將此子樹複製到剪貼簿，要貼上此子樹，您可以導航到樹結構並使用上下文選單插入子樹。

注意 – 在插入之前，您應該確保子樹的所有目標和樣式都存在。如果不存在，則應建立它們。

活動版本

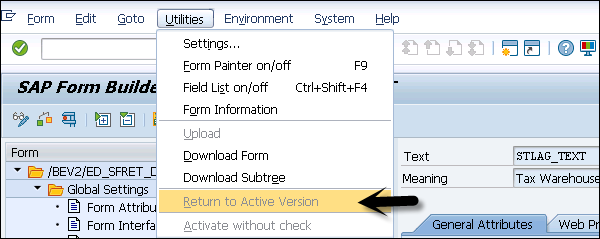

您也可以直接返回到表單的最後一個活動版本。但是，該表單的所有更改都將丟失。要恢復活動版本，請轉到“實用程式”→“返回活動版本”。

SAP智慧表單 – 使用表格繪製器

智慧表單中的表格繪製器用於設計視窗中的模板和表格。模板和表格的佈局是使用線型別完成的。您可以透過轉到SMARTFORMS GUI螢幕中“維護”視窗下的“表格”選項卡來開啟/關閉表格繪製器。

表格繪製器在智慧表單中提供了不同的功能 -

• 您可以繪製線條和列。
• 您可以剪下、複製、刪除或插入線條。
• 您可以刪除單元格。
• 您還可以更改單元格大小。
• 您還可以拆分單元格。
• 可以使用不同的表格模式。

注意 – 您應該檢查比例中的大小，因為設計區域不會根據視窗大小進行縮放。

以下節點型別可用於以表格格式呈現資料 -

• 模板節點 – 您可以使用本質上是靜態的模板，因為列和行是預先確定的。

• 表格 – 智慧表單中的表格本質上是動態的，因為表單中表格的大小取決於執行時選擇的資料量。

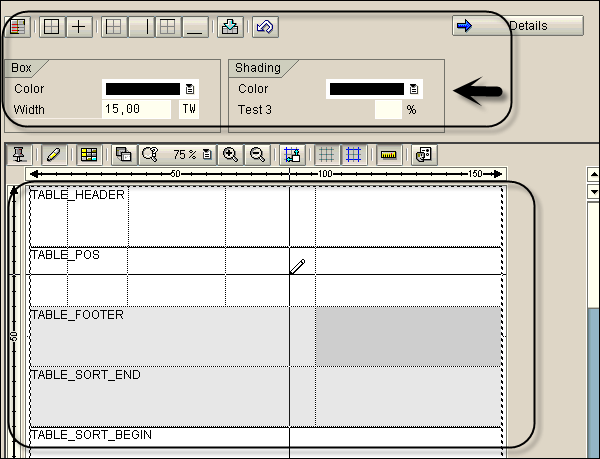

您可以在螢幕的下部看到表格繪製器。而在頂部，您有表格繪製器功能，這些功能可用於提供線型別。

定義表格佈局

要定義表格佈局，您需要在導航樹結構下建立模板或表格。此表格佈局確定 -

• 每個單元格的高度和寬度。
• 行和單元格的數量。
• 每個單元格的寬度。

在定義表格佈局時，您可以使用“從”和“到”列來指定定義適用的模板行。

高度值應用於一行中的所有單元格，您可以為要顯示的每個單元格指定寬度。寬度值的總和必須等於模板的指定寬度。

也可以透過在行的“參考”列中輸入值來重用模板行的名稱。

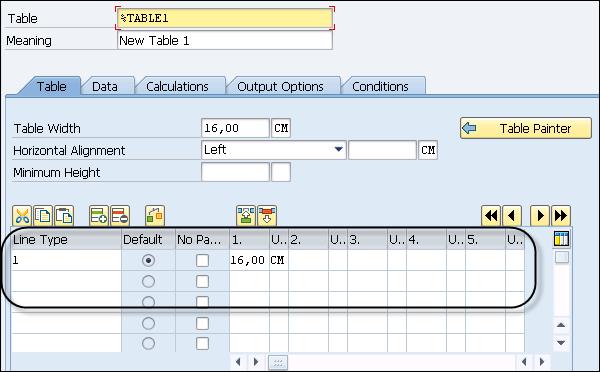

以下是表格控制元件中的示例行。

在表格繪製器中定義線型別

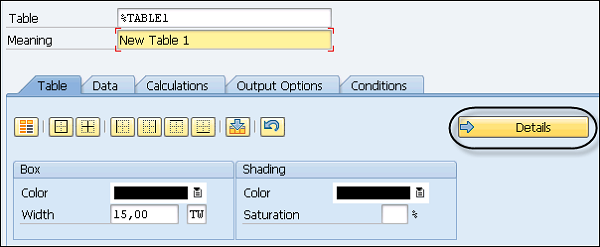

模板或表格中的線型別指定一行單元格的數量和大小。您可以透過在“詳細資訊”設定中輸入值以圖形方式輸入線型別，如以下螢幕截圖所示。

使用表格繪製器定義線型別，轉到模板或表格。在表格繪製器中，存在一條寬度對應於視窗寬度的線。表格繪製器設計區域中的寬度與視窗寬度相同。

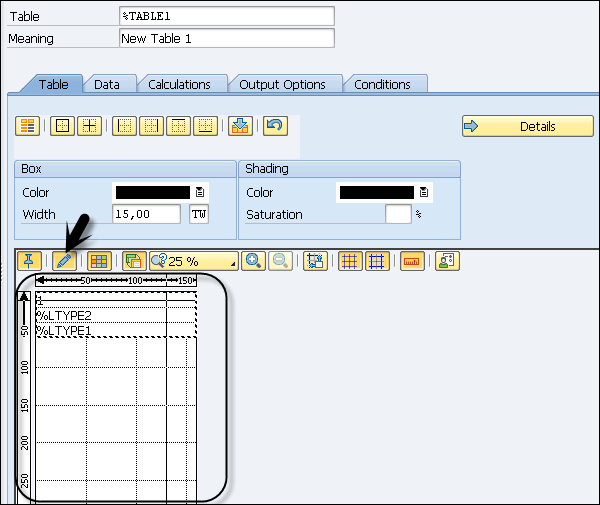

要繪製線條，請選擇繪製線條和列筆，並繪製如下所示的線型別。

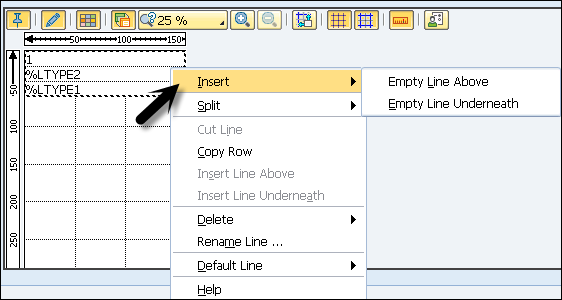

您還可以使用上下文選單插入空行。將滑鼠指標放在要插入空行的行上，然後右鍵單擊以開啟上下文選單。

您可以選擇“插入”→“在下方插入新空行”或“插入”→“在上方插入新空行”。這將在表格中插入一條與所單擊行具有相同高度的新行。

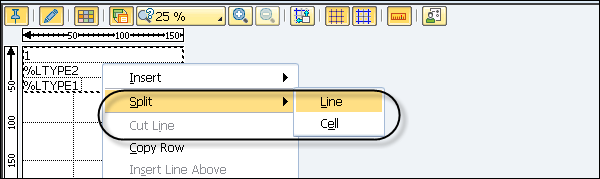

您還可以拆分現有的線型別。將鉛筆放在要水平拆分的位置，然後將線條向右拉。表格繪製器將自動拆分線條。您也可以使用上下文選單拆分線條。

您還可以使用“複製”或“剪下”行來移動或複製現有行，如上下文選單中所示。

SAP智慧表單 – 輸出選項

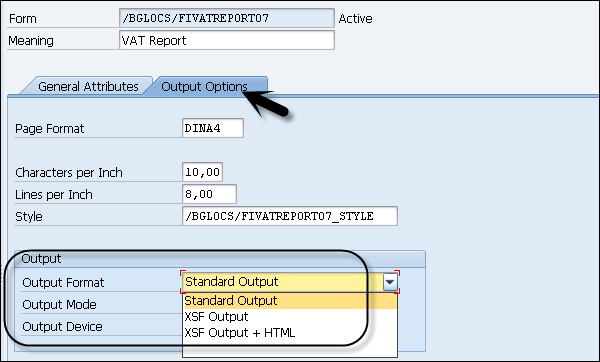

您可以在表單構建器下使用不同的輸出選項。這些屬性在智慧表單中表單屬性的“輸出選項”選項卡下可用。

元件型別：SSFCOMPOP。

您可以使用表單屬性控制表單輸出，以定義輸出格式和介質的預設設定。這些設定可以透過在呼叫智慧表單時使用標準引數來覆蓋，這些引數被稱為動態設定選項。

注意 – 表單中輸出格式的預設選項是標準輸出 (OTF)，此輸出格式以及介質被稱為靜態設定。

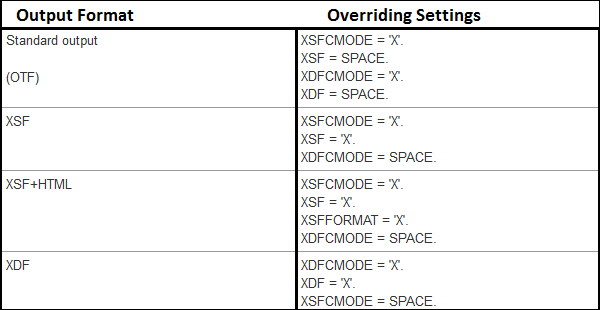

下圖顯示了輸出選項的覆蓋設定 -

當您在“輸出格式”中使用覆蓋選項時，智慧表單會忽略表單中的所有靜態設定。
