UJT弛豫振盪器

一個振盪器是一種自身產生波形的裝置，無需任何輸入。雖然施加了一些直流電壓才能使裝置工作，但它不會產生任何輸入波形。弛豫振盪器是一種自身產生非正弦波形的裝置。該波形通常取決於電路中電容器的充放電時間常數。

構造和工作原理

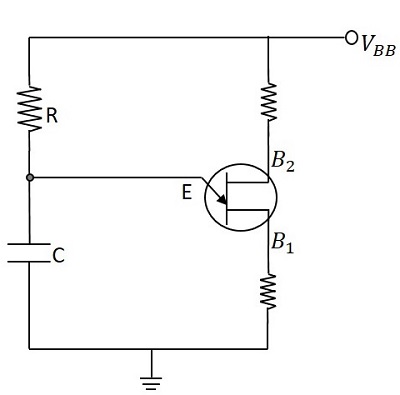

UJT的發射極連線一個電阻和一個電容器，如圖所示。RC時間常數決定了弛豫振盪器輸出波形的定時。兩個基極分別連線一個電阻。給出直流電壓電源V_BB。

下圖顯示瞭如何使用UJT作為弛豫振盪器。

最初，電容器兩端的電壓為零。

$$V_c = 0$$

UJT處於關斷狀態。電阻R為電容器C提供了一條路徑，使其透過施加的電壓充電。

電容器根據電壓充電

$$V = V_0(1 - e^{-t/RC})$$

電容器通常開始充電並持續充電直到最大電壓V_BB。但是在這個電路中，當電容器兩端的電壓達到使UJT導通的電壓值（峰值電壓）時，電容器停止充電並開始透過UJT放電。現在，這種放電持續到使UJT關斷的最小電壓（谷值電壓）。這個過程持續進行，當電容器兩端的電壓在圖上顯示時，觀察到以下波形。

因此，電容器的充放電產生如上所示的掃描波形。充電時間產生遞增掃描，放電時間產生遞減掃描。這個迴圈的重複形成一個連續的掃描輸出波形。

由於輸出是非正弦波形，因此該電路被稱為弛豫振盪器。

弛豫振盪器廣泛用於函式發生器、電子蜂鳴器、開關電源、逆變器、閃爍器和壓控振盪器。
