數字調製

到目前為止，我們已經學習了不同的調製技術。剩下的一種是數字調製，它屬於脈衝調製的分類。數字調製以脈衝編碼調製（PCM）作為主要分類。它進一步被處理成增量調製和自適應增量調製。

脈衝編碼調製

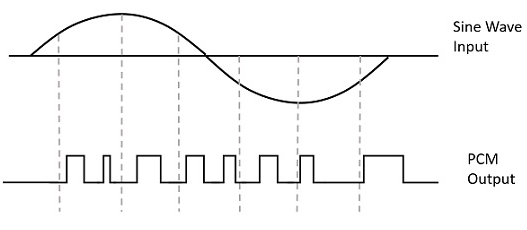

對訊號進行脈衝編碼調製是為了將其模擬資訊轉換為二進位制序列，即 1 和 0。脈衝編碼調製 (PCM) 的輸出將類似於二進位制序列。下圖顯示了 PCM 輸出相對於給定正弦波瞬時值的示例。

PCM 產生一系列數字或位，而不是脈衝序列，因此此過程稱為數字。儘管每個數字都以二進位制程式碼表示，但它們表示該時刻訊號樣本的近似幅度。

在脈衝編碼調製中，訊息訊號由一系列編碼脈衝表示。透過在時間和幅度上以離散形式表示訊號來實現此訊息訊號。

脈衝編碼調製電路的發射機部分包括取樣、量化和編碼，這些操作在模數轉換器部分執行。取樣之前的低通濾波器可以防止訊息訊號的混疊。

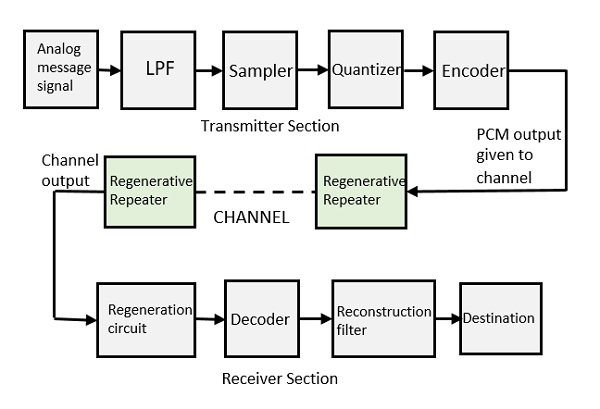

接收機部分的基本操作是受損訊號的再生、解碼和量化脈衝序列的重建。下圖是 PCM 的框圖，它表示發射機和接收機部分的基本元件。

該濾波器消除輸入模擬訊號中高於訊息訊號最高頻率的高頻分量，以避免訊息訊號的混疊。

這是一個使用該技術的電路，該技術有助於在訊息訊號的瞬時值處收集樣本資料，以便重建原始訊號。根據取樣定理，取樣率必須大於訊息訊號最高頻率分量W的兩倍。

量化是減少過量位並限制資料的過程。當對量化器進行取樣輸出時，它會減少冗餘位並壓縮值。

編碼器完成模擬訊號的數字化。它為每個量化級別指定一個二進位制程式碼。此處完成的取樣是取樣保持過程。這三個部分將充當模數轉換器。編碼使使用的頻寬最小化。

通道輸出有一個再生中繼器電路來補償訊號損耗並重建訊號。它還可以增強訊號強度。

解碼器電路解碼脈衝編碼波形以重現原始訊號。該電路充當解調器。

在再生電路和解碼器完成數模轉換後，採用低通濾波器，稱為重建濾波器，以獲取原始訊號。

因此，脈衝編碼調製電路對給定的模擬訊號進行數字化、編碼和取樣。然後以模擬形式傳輸。整個過程以相反的方式重複以獲得原始訊號。
