訊號分析

分析訊號時，必須將其表示出來。在通訊系統中的這種表示有兩種方式 −

• 頻域表示和
• 時域表示。

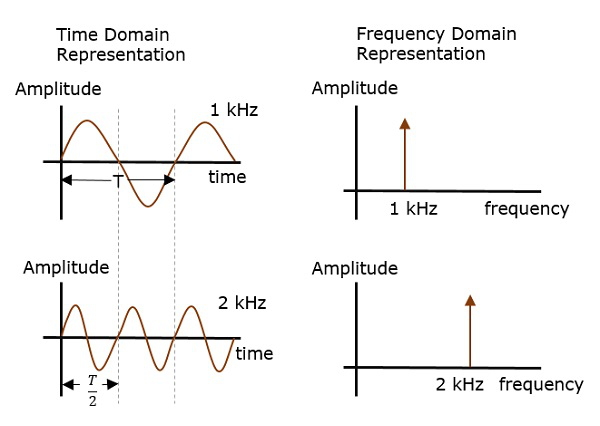

設想兩個頻率為 1 kHz 和 2 kHz 的訊號。它們都以時間和頻率域表示，如下圖所示。

時域分析在特定時間段內給出訊號行為。在頻域，訊號作為一個關於頻率的數學函式進行分析。

在進行訊號處理（如濾波、放大和混合）的應用中需要用到頻域表示。

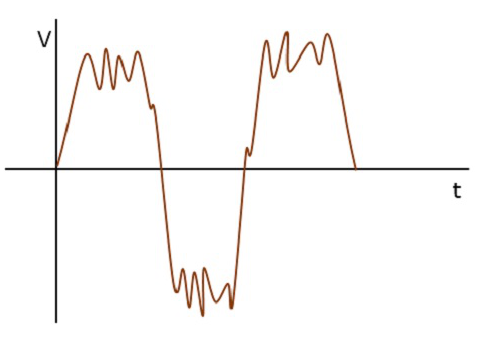

例如，如果考慮如下所示的訊號，可以理解它含有噪聲。

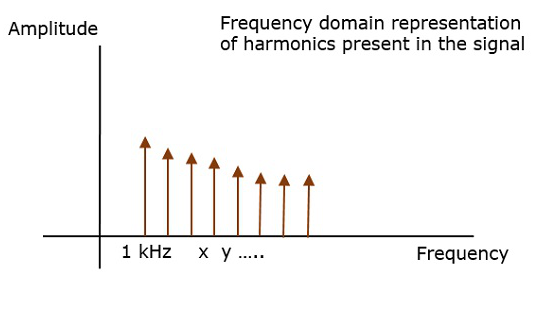

原始訊號的頻率可能是 1 kHz，但是損壞這個訊號的特定頻率噪聲則未知。但是，當使用頻譜分析儀將相同訊號表示在頻域中時，會如在下圖中所示進行繪製。

在此，我們可以觀察到幾個諧波，它們表示引入了原始訊號的噪聲。因此，訊號表示有助於分析訊號。

頻域分析有助於建立所需的波形模式。例如，計算機中的二進位制位模式、示波器中的李薩茹圖形等。時域分析有助於理解此類位模式。
