如何使用 Matplotlib 在 Python 中視覺化稀疏矩陣？

---

稀疏矩陣是一種特殊型別的矩陣，其中大部分元素為零。這些矩陣通常出現在圖論、機器學習和網路分析等應用中。視覺化稀疏矩陣可以提供對非零值分佈和模式的寶貴見解。在本文中，我們將瞭解如何使用流行的資料視覺化庫 Matplotlib 在 Python 中視覺化稀疏矩陣。

理解稀疏矩陣

稀疏矩陣是指其中大多數元素為零的矩陣。如果顯式表示所有零，則這些矩陣通常很大且儲存在記憶體中效率低下。稀疏矩陣使用只儲存非零元素及其相應索引的特殊資料結構，從而節省記憶體。

Python 提供了幾個用於處理稀疏矩陣的庫，例如 SciPy 的 sparse 模組。在本文中，我們將重點介紹使用 Matplotlib 庫視覺化稀疏矩陣，該庫提供了多功能的繪圖功能。

先決條件

要按照本文中的示例操作，您需要在系統上安裝 Python，以及 Matplotlib 和 SciPy 庫。您可以使用 pip 包管理器透過在終端中執行以下命令來安裝 Matplotlib 和 SciPy

pip install matplotlib
pip install scipy

稀疏矩陣示例

我們在本文示例中將使用的一個示例稀疏矩陣在下面的程式碼中建立

在下面的示例中，我們使用壓縮稀疏行 (CSR) 格式建立了一個 3x3 稀疏矩陣。data 陣列包含非零值，而 row 和 col 陣列指定每個值的行列索引。SciPy 的 sparse 模組中的 csr_matrix 函式用於構造稀疏矩陣物件。

import numpy as np
from scipy.sparse import csr_matrix

# Create a sample sparse matrix
data = np.array([1, 2, 3, 4, 5, 6])
row = np.array([0, 0, 1, 1, 2, 2])
col = np.array([1, 2, 0, 2, 0, 1])
sparse_matrix = csr_matrix((data, (row, col)), shape=(3, 3))
print(sparse_matrix)

輸出

 (0, 1)	1
  (0, 2)	2
  (1, 0)	3
  (1, 2)	4
  (2, 0)	5
  (2, 1)	6

使用 Matplotlib 視覺化稀疏矩陣

為了視覺化稀疏矩陣，我們可以使用 Matplotlib 的繪圖函式，例如 imshow，它將陣列顯示為影像。但是，由於稀疏矩陣只包含少量非零值，因此有效地表示零值至關重要。Matplotlib 提供了多種實現此目的的選項，包括顏色圖、標記和自定義。

我們可以使用 matplotlib 建立的不同型別的視覺化包括

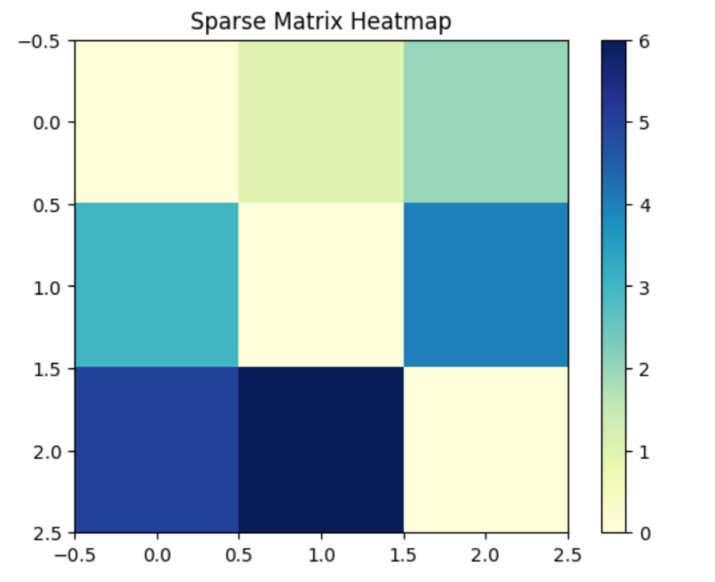

熱力圖視覺化：熱力圖是一種常用的視覺化矩陣的技術，其中每個單元格的顏色代表相應的值。要建立稀疏矩陣的熱力圖，我們可以使用 Matplotlib 中的 imshow 函式。

示例

在下面的示例中，我們使用 toarray 方法將稀疏矩陣轉換為密集表示形式，然後將其傳遞給 imshow。cmap 引數指定用於表示值的colormap。我們新增一個顏色條和一個標題以提供其他資訊和上下文。

import matplotlib.pyplot as plt
import numpy as np
from scipy.sparse import csr_matrix

# Create a sample sparse matrix
data = np.array([1, 2, 3, 4, 5, 6])
row = np.array([0, 0, 1, 1, 2, 2])
col = np.array([1, 2, 0, 2, 0, 1])
sparse_matrix = csr_matrix((data, (row, col)), shape=(3, 3))


# Create a heatmap of the sparse matrix
plt.imshow(sparse_matrix.toarray(), cmap='YlGnBu')
plt.colorbar()
plt.title('Sparse Matrix Heatmap')
plt.show()

輸出

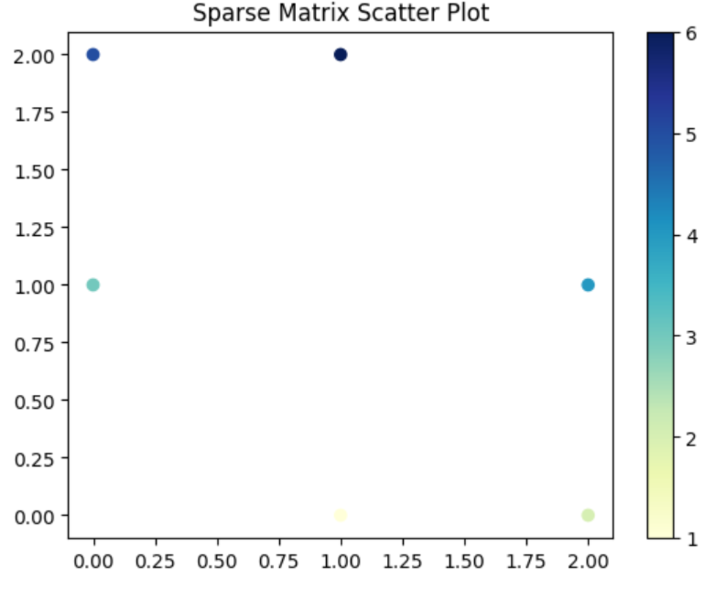

散點圖視覺化：在某些情況下，散點圖可能是更合適的視覺化方法，尤其是在處理極其稀疏的矩陣時。散點圖在笛卡爾座標系中將每個非零值表示為一個點。我們可以使用 Matplotlib 中的 scatter 函式來建立散點圖。

示例

在下面的示例中，我們使用稀疏矩陣的 **nonzero** 方法來檢索非零值的行列索引。data 屬性返回相應的非零值。然後我們使用 scatter 函式，其中 x 和 y 座標分別由列和行索引表示，而 c 引數根據非零值設定每個點的顏色。

# Get the non-zero indices and values of the sparse matrix
nonzero_indices = sparse_matrix.nonzero()
nonzero_values = sparse_matrix.data

# Create a scatter plot of the sparse matrix
plt.scatter(nonzero_indices[1], nonzero_indices[0], c=nonzero_values, cmap='YlGnBu')
plt.colorbar()
plt.title('Sparse Matrix Scatter Plot')
plt.show()

輸出

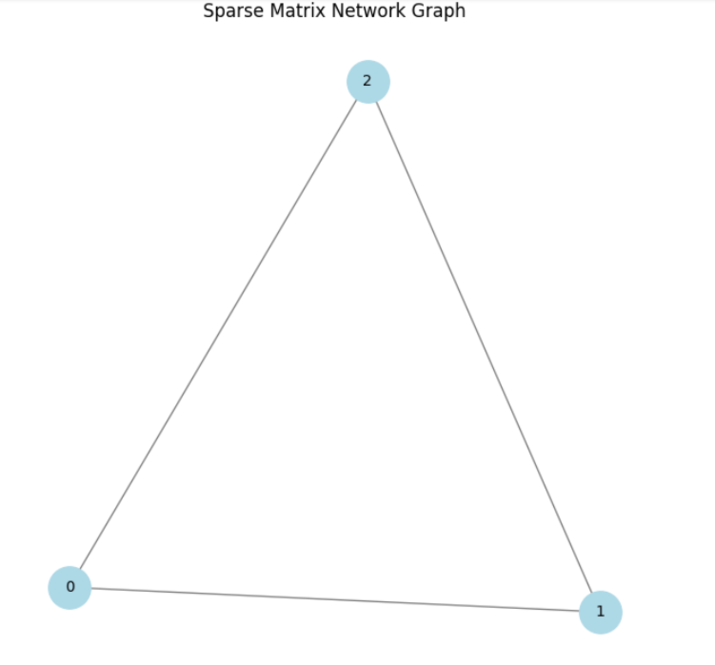

網路圖視覺化：稀疏矩陣通常用於表示實體之間的關係或連線。在這種情況下，將稀疏矩陣視覺化為網路圖可以提供寶貴的見解。我們可以結合使用 NetworkX 庫和 Matplotlib 來建立網路圖視覺化。

示例

在下面的示例中，我們首先使用 toarray 方法將稀疏矩陣轉換為密集矩陣。然後，我們使用 nx.from_numpy_array 建立一個圖，該圖接受密集矩陣作為輸入。最後，我們像以前一樣使用 nx.draw 函式視覺化該圖。

import networkx as nx

# Create a graph from the sparse matrix
graph = nx.from_scipy_sparse_matrix(sparse_matrix)

# Create a network graph visualization
plt.figure(figsize=(6, 6))
nx.draw(graph, with_labels=True, node_color='lightblue', node_size=800, edge_color='gray', width=1, font_size=10)
plt.title('Sparse Matrix Network Graph')
plt.show()

輸出

結論

在本文中，我們討論瞭如何在 Python 中視覺化稀疏矩陣的不同型別視覺化。我們介紹了三種不同的視覺化技術：熱力圖、散點圖和網路圖。透過利用這些技術，您可以有效地分析和傳達稀疏矩陣中的複雜關係。Matplotlib 的靈活性和自定義選項使您可以為稀疏矩陣建立視覺上吸引人且資訊豐富的視覺化效果，從而有助於資料分析和決策過程。
