雙繞組變壓器轉自耦變壓器

如下圖所示，傳統的雙繞組變壓器可以轉換為自耦變壓器。透過將兩個繞組以疊加極性串聯，可以將其轉換為升壓自耦變壓器。如果繞組以相減極性串聯，則得到降壓自耦變壓器。

為了理解雙繞組變壓器轉換為自耦變壓器的過程，考慮一個20 kVA，11000/400 V的傳統雙繞組變壓器。此變壓器需要連線到自耦變壓器。

情況1 – 疊加極性

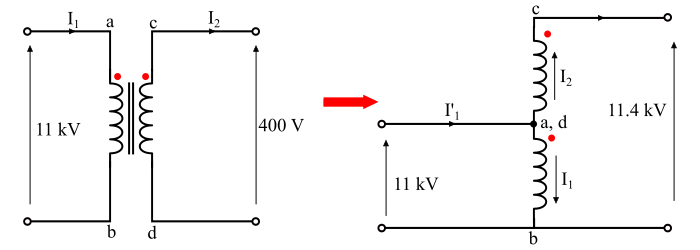

該圖顯示了具有疊加極性的繞組串聯連線。由於連線的極性是疊加的，因此次級側的輸出電壓由下式給出：

$$\mathrm{v_{2}=11000 + 400 = 11400\:V = 11.4 \:kV}$$

原邊電壓由下式給出：

$$\mathrm{v_{1}= 11000\:V = 11\:kV}$$

此外，自耦變壓器汲取的電流由下式給出：

$$\mathrm{{I^{'}}_{1}=I_{1}+I_{2}}$$

因此，在這種情況下，變壓器充當升壓自耦變壓器。

情況2 – 相減極性

該佈置的連線圖如圖所示。這裡，兩個繞組以反向串聯，從而在次級繞組端子上產生降低的電壓。因此，具有相減極性的變壓器充當降壓自耦變壓器。

對於這種情況，原邊和次邊電壓如下所示：

$$\mathrm{𝑉_{1} = 11000\:V = 11\:kV}$$

$$\mathrm{𝑉_{2} = 11000 − 400 = 10600\:V = 10.6 \:kV}$$

此外，自耦變壓器汲取的電流由下式給出：

$$\mathrm{{I^{'}}_{1}=I_{1}+I_{2}}$$
