布隆德爾同步電機雙反應理論

轉子磁軸

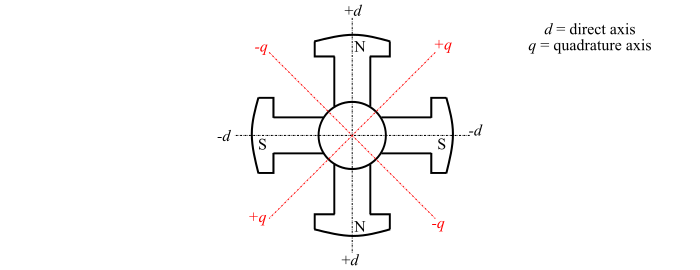

圖中顯示了轉子的直軸和交軸 -

直軸

轉子磁極的對稱軸稱為直軸或d軸。轉子北磁極的對稱軸稱為正d軸，而南磁極的對稱軸稱為負d軸。

交軸

相鄰南北極之間中點的對稱軸稱為交軸或q軸。滯後於北極的q軸被視為正q軸。交軸之所以得名，是因為它與直軸相差90°電角度或四分之一週期。

布隆德爾的雙反應理論

安德烈·布隆德爾提出了同步機的雙反應理論。雙反應理論是為了將給定的電樞磁動勢（$𝐹_{𝑎}$) 分解成兩個相互垂直的分量，其中一個位於凸極轉子的d軸上。該分量稱為直軸或d軸分量，用($𝐹_{𝑑}$)表示。

另一個分量垂直於凸極轉子的d軸。它被稱為交軸或q軸分量，用($𝐹_{q}$)表示。d軸分量($𝐹_{𝑑}$)要麼是磁化要麼是去磁，而q軸分量($𝐹_{q}$)會導致橫向磁化效應。

如果ψ是電樞電流($𝐼_{𝑎}$)和勵磁電壓($𝐸_{𝑓}$)之間的夾角，並且電樞磁動勢的幅值為($𝐹_{𝑎}$)，則

d軸分量($𝐹_{𝑑}$)由下式給出：

$$\mathrm{𝐹_{𝑑} = 𝐹_{𝑎}\:sin\:𝜓}$$

以及q軸分量($𝐹_{q}$)由下式給出：

$$\mathrm{𝐹_{𝑞} = 𝐹_{𝑎}\:cos\:𝜓}$$
