同步電動機的啟動方法

同步電動機本身不具備自啟動能力。因此，它需要一些輔助啟動方式。為了啟動同步電動機，有以下兩種方法：

• 使用外部原動機啟動

• 使用阻尼繞組啟動

使用外部原動機啟動同步電動機

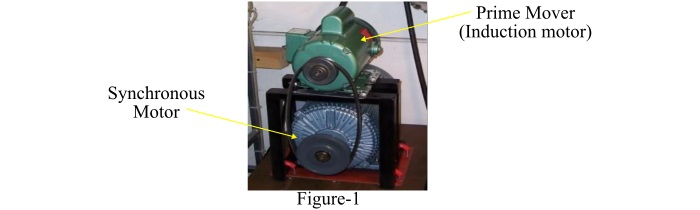

在這種同步電動機啟動方法中，使用一臺外部電動機來驅動同步電動機，如圖 1 所示。

外部電動機將同步電動機帶到同步速度，然後同步電動機與交流電源同步作為同步發電機執行。然後斷開原動機（即外部電動機）。同步後，同步電機將作為電動機執行。

現在，可以將機械負載連線到同步電動機的軸上。由於在同步前沒有將負載連線到同步電動機，因此原動機只需要克服空載時同步電動機的慣性。因此，原動機或啟動電動機的額定功率遠小於同步電動機的額定功率。

使用阻尼繞組啟動同步電動機

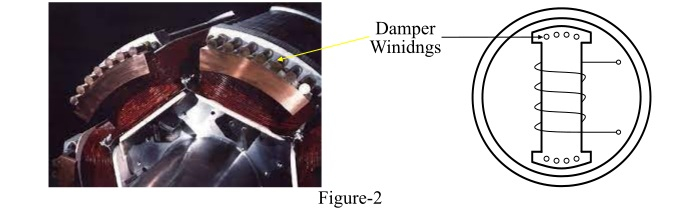

目前，阻尼繞組是啟動同步電動機最廣泛使用的方法。阻尼繞組由插入轉子磁極極靴槽中的粗銅條組成，如圖 2 所示。然後，這些銅條在轉子的兩端用端環短路。

因此，這種銅條和端環的佈置形成了一個鼠籠式繞組。

當同步電動機的電樞連線到三相電源時，帶有阻尼繞組的同步電動機將像三相鼠籠式非同步電動機一樣啟動。

當電動機達到接近同步速度時，將直流勵磁施加到轉子勵磁繞組。然後，轉子將與電樞的旋轉磁場同步，因此電動機以同步速度執行。
