具有反轉軸線的樣條線

我們已經在 Highcharts 配置語法 章節中看到了繪製此圖表的配置。現在讓我們考慮以下示例，以便進一步瞭解具有反轉軸線的樣條線。

配置

將圖表型別配置為基於樣條線。chart.type 為圖表決定序列型別。這裡，預設值為 "line"。將軸配置為反轉。當 x 軸為垂直且 y 軸為水平時為真 - 如果圖表中存在條形序列，則將反轉。這裡，預設值為假。

var chart = {
   type: 'spline',
   inverted: true
};

示例

app.component.ts

import { Component } from '@angular/core';
import * as Highcharts from 'highcharts';
@Component({
   selector: 'app-root',
   templateUrl: './app.component.html',
   styleUrls: ['./app.component.css']
})
export class AppComponent {
   highcharts = Highcharts;
   chartOptions = {
      chart: {
        type: 'spline',
        inverted: true
      },
      title: {
        text: 'Atmosphere Temperature by Altitude'
      },
      subtitle: {
        text: 'According to the Standard Atmosphere Model'
      },
      xAxis:{
         reversed: false,
         title: {
            enabled: true,
            text: 'Altitude'
         },
         labels: {
            formatter: function () {
               return this.value + 'km';
            }
         },
         maxPadding: 0.05,
         showLastLabel: true
      },
      yAxis: {
         title:{
            text: 'Temperature'
         },
         labels: {
            formatter: function () {
               return this.value + '\xB0';
            }
         },
         lineWidth: 2
      },
      legand:{
         enabled: false
      },
      tooltip: {
         headerFormat: '<b>{series.name}</b><br/>',
         pointFormat: '{point.x} km: {point.y}\xB0C'
      },
      plotOptions: {
        spline: {
           marker: {
              enable: false
           }
        }
      },
      series : [{
         name: 'Temperature',
         data: [[0, 15], [10, -50], [20, -56.5], [30, -46.5], [40, -22.1],
               [50, -2.5], [60, -27.7], [70, -55.7], [80, -76.5]]
      }]
   };
}

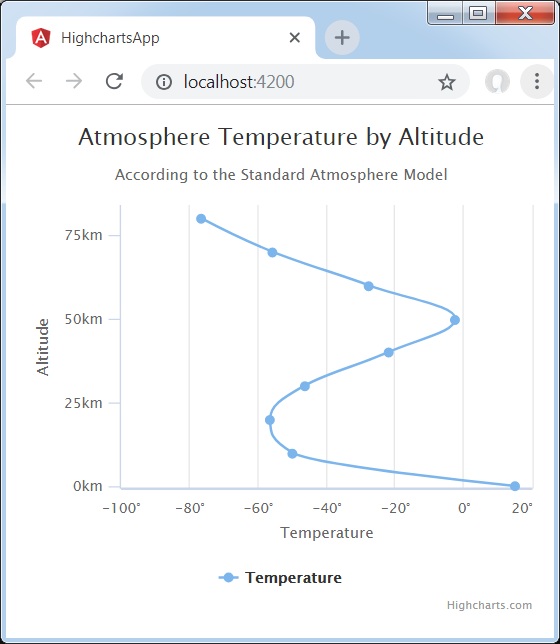

結果

驗證結果。
