8085微處理器中的AD7-0引腳

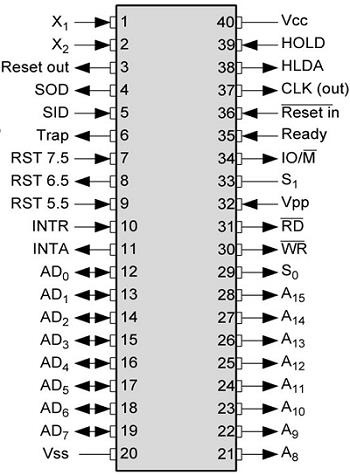

英特爾8085是一款由英特爾生產的8位微處理器，於1976年推出。它在軟體上與更著名的英特爾8080相容，只增加了兩個次要指令來支援其增加的中斷和序列輸入/輸出功能。當8085需要接收8位資訊時，它透過這八個引腳AD₇、AD₆、…、AD₀接收。這八個引腳統稱為AD_7-0。它們基本上被稱為“地址資料”。當8085需要傳送8位資訊時，它透過這同一組引腳傳送。這些引腳是雙向引腳。

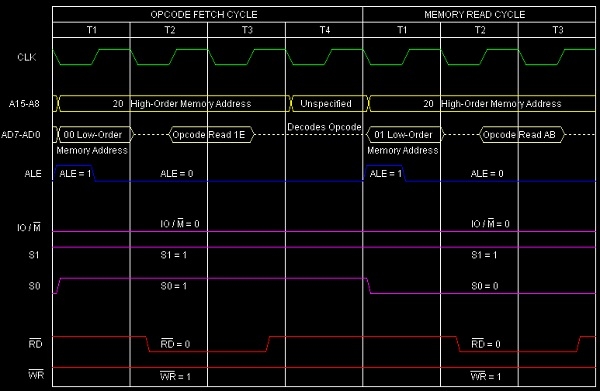

同一組線路既用於接收資訊也用於傳送資訊，因為在任何時間點，處理器要麼接收資訊，要麼傳送資訊，但不會同時進行。它們由RD`和WR`引腳上發出的訊號決定。

RD` 和 WR`引腳– RD` 代表“讀取*”。RD`是一個低電平有效的輸出訊號。

RD`是8085的第32引腳。當RD`= 0時，AD_7-0引腳為輸入引腳。當RD`= 1時，表示8085未讀取資訊。

WR`代表“寫入”。WR`是一個低電平有效的輸出訊號。WR`是8085的第31引腳。當WR`= 0時，AD_7-0引腳為輸出引腳。當WR`= 1時，表示8085未寫入或傳送資訊。

如果8085中的控制單元同時在RD`和WR`上傳送邏輯1，則表示8085此時既不讀取也不寫入。
