8085微處理器中的A15-8引腳

英特爾8085（“八十·八十五”）是由英特爾生產的8位微處理器，於1976年推出。它與更著名的英特爾8080軟體二進位制相容，只增加了兩個次要指令來支援其增加的中斷和序列輸入/輸出功能。英特爾8085一次可以讀取或寫入8位資料。此外，記憶體用於儲存資料和結果，每個記憶體位置8位。例如，有兩個記憶體位置和四個記憶體位置，如果有八個記憶體位置，則需要3位地址來指定感興趣的位置。如果地址為000，則選擇位置0，依此類推，如果地址為111，則選擇位置7。在A_15-8上，8085傳送地址的MSB（最高有效位元組）。這些是o/p三態（高阻抗狀態）訊號，用作16位地址的高8位。在8085微處理器的引腳圖中，它們的引腳號分別為28到21。這些訊號是單向的，從8085發出以選擇記憶體或I/O裝置。使用16個地址引腳，8085能夠定址2¹⁶ = 2⁶×2¹⁰ = 64×1024 = 65,536個位置中的任何記憶體位置。

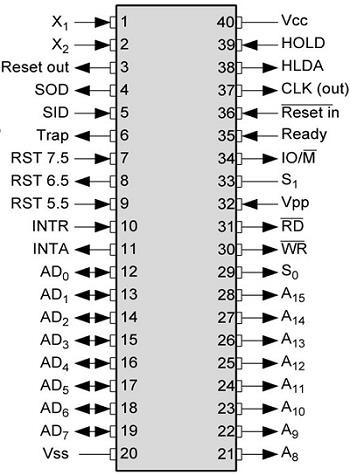

圖：8085引腳圖

讓我們考慮以下示例以及AD₁₅、AD₁₄、……、AD₈引腳的電壓電平。如果我們考慮指令MVI E, ABH，則表示ABH將被移動或複製到暫存器E。結果，E的先前值將被覆蓋。

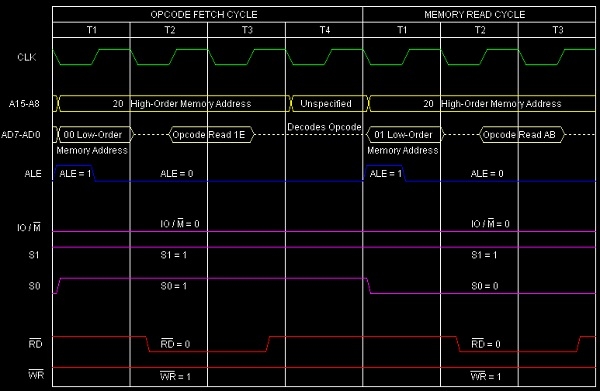

此指令將具有七個T狀態，如下所示。

總結 − 因此，此指令MVI E, ABH需要2個位元組、2個機器週期（操作碼提取和記憶體讀取）和7個T狀態才能執行，如時序圖所示。
