油斷路器 (OCB) 的型別

---

油斷路器 (OCB) 用於執行以下兩個重要功能：

• 電氣電源的切換
• 電力系統的保護

它們被稱為油斷路器，因為這種型別的斷路器使用絕緣/介電油來熄滅電弧。

在本文中，我們將學習油斷路器的基礎知識及其不同型別。

什麼是油斷路器？

油斷路器是一種電開關，其中使用絕緣油或介電油來熄滅電弧。眾所周知，當電力系統發生故障時，我們必須開啟斷路器以中斷電源。

當斷路器開啟或斷路器的觸點分離時，它們之間會產生電弧。為了熄滅該電弧並消除由於電弧產生的熱量，使用了絕緣油或介電油。

斷路器中使用的油執行以下三個功能：

• 它熄滅分離觸點之間產生的電弧。
• 它在斷路器的導電部件之間提供絕緣。
• 它有助於散發由於電弧產生的熱量。

油斷路器是大功率和大電流開關裝置。因此，它們通常用於電力輸送和配電系統。

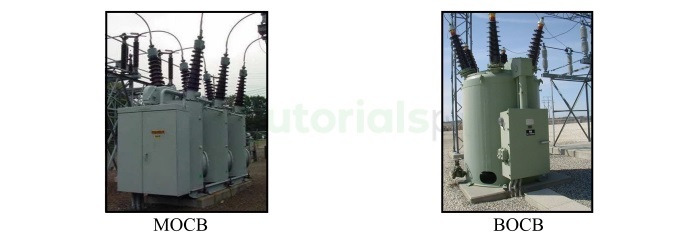

油斷路器的型別

根據介電油的量，油斷路器可分為以下兩種型別：

• 少油斷路器 (MOCB)
• 多油斷路器 (BOCB)

讓我們詳細討論這兩種油斷路器。

少油斷路器

一種使用最小量的絕緣油來熄滅電弧的油斷路器稱為少油斷路器或MOCB。它用於空間限制是一個主要問題的應用。

在少油斷路器中，使用瓷器等固體絕緣材料進行絕緣，並使用少量介電油來熄滅電弧。

以下是少油斷路器的一些主要特性：

• 少油斷路器體積小巧，設計緊湊。因此，它們可以很容易地安裝在有限的空間內。
• 在少油斷路器中，只需要少量的介電油，這降低了斷路器的總成本。
• 少油斷路器的設計高度優化了電弧熄滅的目的。這提高了斷路器的效率。
• 由於體積小巧，重量輕，少油斷路器的維護更容易。
• 由於少油斷路器使用的油較少，因此這些斷路器對環境的影響較小。

MOCB 的優點

少油斷路器 (MOCB) 具有許多優點。下面列出了少油斷路器的一些主要優點：

• MOCB 安裝空間小。
• MOCB 的介電油量少。這導致斷路器的尺寸和重量減小。
• 由於使用的油量少，MOCB 相對環保。
• 減少的油量減少了與油相關的故障，使 MOCB 更安全。
• MOCB 具有更好的電弧熄滅能力，從而提高了其效能和可靠性。
• 由於重量輕，體積小，MOCB 的維護工作量和成本更低。

MOCB 的缺點

然而，少油斷路器具有上述幾個優點。但它們也有一些缺點。以下是少油斷路器的一些常見缺點：

• 由於存在專用元件，少油斷路器設計複雜。
• MOCB 的製造成本相對較高。因此，其初始成本很高。
• 在某些故障情況下，少油斷路器容易因嚴重的電弧而損壞。
• MOCB 在工作電壓、電流和跳閘能力方面有一定的限制。

多油斷路器

一種使用大量介電油來熄滅觸點之間產生的電弧的油斷路器稱為多油斷路器或BOCB。

對於多油斷路器，所用絕緣油的體積取決於系統電壓的值。例如，如果在 110 kV 的系統中使用斷路器，則斷路器中使用的油為 8000 至 10000 公斤。

多油斷路器中使用的絕緣油執行以下兩個功能：

• 熄滅電弧，以及
• 在斷路器的帶電部件之間提供絕緣。

雖然多油斷路器使用了大量的絕緣油。因此，這些斷路器可以有效地熄滅電弧，並且沒有因嚴重的電弧而損壞的風險。

BOCB 的優點

以下是多油斷路器的一些主要優點：

• 多油斷路器具有高斷流能力。因此，這些斷路器可用於高壓電力系統。
• 多油斷路器的設計和構造更簡單。
• 多油斷路器具有堅固的結構。因此，它們更耐用。
• 由於設計簡單，BOCB 易於維修和維護。
• 多油斷路器具有更長的使用壽命。
• 多油斷路器具有大量的絕緣油，這減少了電弧損壞的可能性。因此，這些斷路器更可靠。

BOCB 的缺點

多油斷路器的主要缺點如下：

• 多油斷路器體積龐大，重量很重。因此，它們在安裝和運輸方面帶來諸多困難。
• 在多油斷路器中，使用大量的絕緣油，這很難儲存和處理。
• 多油斷路器的維護相對更費時，這增加了勞動力成本和停機時間。
• 多油斷路器中使用的絕緣油量大，對環境的影響更大。

多油斷路器和少油斷路器的區別

下表重點介紹了多油斷路器和少油斷路器之間的所有主要區別：

結論

在本文中，我們詳細解釋了兩種主要的油斷路器型別，即少油斷路器 (MOCB) 和多油斷路器 (BOCB)。

MOCB 中的絕緣油僅用於熄滅電弧，而在 BOCB 中，絕緣油既用於熄滅電弧，也用於絕緣目的。然而，MOCB 和 BOCB 的功能和工作原理是相似的。

與油斷路器相關的常見問題

本節旨在解答一些與油斷路器相關的常見問題。

1. 斷路器中使用的油是什麼？

在油斷路器中，使用高度精製的礦物油進行電弧熄滅和絕緣。它也稱為介電油或絕緣油。

2. 斷路器中油的兩個功能是什麼？

在油斷路器中，油執行以下兩個功能：電弧熄滅和帶電部件之間的絕緣。

3. 少油斷路器用於什麼？

少油斷路器用於中壓應用中電氣電路的切換和保護。

4. OCB 斷路器的全稱是什麼？

OCB 代表油斷路器。
