開路與閉路的區別

一個電路或簡稱為電路是由電路元件（如電源、電阻器、電感器、電容器等）組成的排列，允許電流從電源流向負載。

根據電路的通斷狀態，它可以分為兩種型別：

在本文中，我們將討論開路和閉路之間的關鍵區別。但在討論區別之前，讓我們先對開路和閉路做一個基本的概述，這將有助於更好地理解它們的區別。

什麼是開路？

當電路中出現斷路或間隙，從而阻止電流流過電路時，稱為開路。

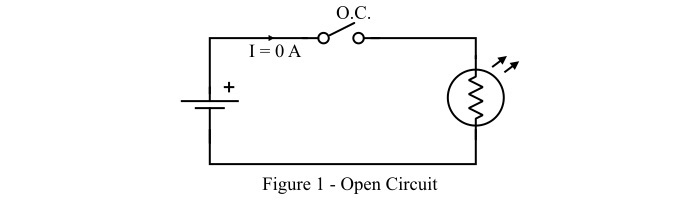

在開路中，由於電源和負載之間路徑不完整，電流無法從電源流向負載。因此，開路表示電路處於斷開狀態。開路可能是由於開關處於斷開狀態或電路中任何元件故障造成的。圖1顯示了一個簡單的開路。

如果從電源到負載存在連續路徑，則稱電路為閉路。因此，具有閉環路徑以使電流從電源流向負載的電路稱為閉路。

閉路表示電路的接通狀態。閉路的主要部分是：導線、電源（例如電池）和電力負載。這些元件連線在一起形成一個閉環，以便電流可以透過導線從電源流向負載。

圖2顯示了一個簡單的閉路，其中電池透過導線和開關連線到燈泡。閉合的開關完成了電路中電流流動的路徑。

開路和閉路是電路的兩種狀態。但是，開路和閉路之間存在許多差異，下表中突出顯示了這些差異

差異依據	開路	閉路
定義	電路中存在間隙或斷路並阻止電流流動的電路稱為開路。	具有閉環路徑，電流可以流過的電路稱為閉路。
電路狀態	開路表示電路的斷開狀態。	閉路表示電路的接通狀態。
路徑	開路是不連續的路徑。	閉路是連續的路徑。
連續性	開路沒有連續性。	閉路具有連續性。
電流	在開路中，電流無法在電路中流動，即電流為零。	在閉路中，有確定的電流流動。
電壓	在開路中，整個電源電壓出現在電路的開路端子上。	在閉路中，電源電壓根據負載引數分配到負載上。
電路電阻	開路的電阻理想情況下是無限大的，但實際上非常高。	閉路的電阻相對小於開路，並由電路元件（如導線的電阻、元件等）決定。
示例	開路的一個常見示例是開關處於斷開狀態的燈泡電路。	閉路的一個示例是開關處於接通狀態的燈泡電路。

開路和閉路之間最顯著的區別在於，開路是不連續的路徑，它限制了電力從電源到負載的流動，而閉路是連續的路徑，它允許電力從電源到負載的流動。但是，開路和閉路可能是同一電路的兩種狀態，可以透過開關的通斷來實現。
