開路和短路的區別

---

閉合迴路中電流的路徑稱為電路。電路由許多電路元件組成，例如電阻器、電感器、電容器等。

有時，電路中會出現兩種不良情況：開路和短路。這兩種電路狀態基本上被認為是電路故障，因此是不希望出現的。在本文中，我們將重點介紹開路和短路的主要區別。

什麼是開路？

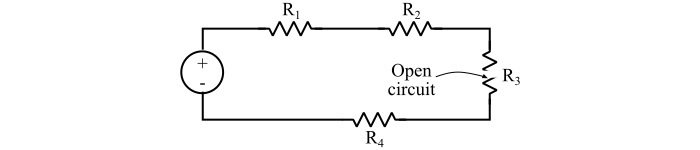

顧名思義，開路是電路中電流路徑的中斷。因此，開路可以定義為電路路徑的中斷或干擾。

開路可能是由於元件故障或導電路徑斷開（例如導線斷裂）造成的。

對於任何電路，根據歐姆定律，我們有：

$$\mathrm{R\:=\:\frac{V}{I}}$$

現在，在開路的情況下，電路中的電流為零，因此：

$$\mathrm{R\:=\:\frac{V}{0}\:=\:\infty}$$

因此，理想情況下，開路在電流路徑中提供無限電阻。

開路對串聯電路和並聯電路的影響不同。也就是說，在串聯電路中，可以觀察到以下症狀：

• 電路總電流變為零。

• 正常元件上的電壓降為零。

• 電源總電壓將出現在開路端子上。

• 電源端電壓可能高於正常值。

以下是開路對並聯電路的影響：

• 電路總電流將減小。

• 開路支路的電流變為零，而沒有開路的支路將正常執行。

什麼是短路？

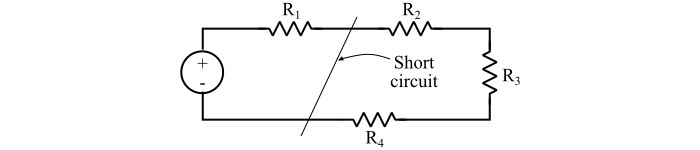

在任何電路中，不希望出現的低電阻路徑稱為短路。當電路中發生短路時，電路的總電阻變得非常低。

因此，電路總電流變得大於正常值，這可能會損壞電路中其他完好的器件。

電路中發生短路常見原因是絕緣失效、元件短路等。

短路對串聯電路和並聯電路的影響幾乎相同。有時，短路會導致電氣火災、爆炸等。

數學上，根據歐姆定律，我們有：

$$\mathrm{R\:=\:\frac{V}{I}}$$

當電路中發生短路時，電路電流變得無限大，因此：

$$\mathrm{R\:=\:\frac{V}{\infty}\:=\:0}$$

因此，理想情況下，短路在電流路徑中提供零歐姆電阻。

開路和短路的區別

開路和短路都是電路中不希望出現的情況，都被視為電路故障。但是，開路和短路之間存在一些差異，如下表所示：

差異基礎	開路	短路
定義	當電路的導電路徑中斷時，稱為開路。	當電路中存在一條不希望出現的極低電阻路徑時，稱為短路。
電阻	開路的電阻趨於無窮大，理想情況下，認為是無窮大。	短路的電阻趨於零，理想情況下，認為是零。
電路電流	流過開路的電流為零。	流過短路的電流為無窮大。
電壓	開路兩端的電壓等於電源電壓。	短路電壓理想情況下為零，因為理想短路的電阻被認為是零。
原因	實際上，開路的主要原因是器件或元件故障、導線斷裂等。	短路的原因是絕緣失效、元件短路等。
實際應用	開路也可以以正確的方式使用，例如在斷開開關的情況下。	有時，短路也以有用的方式使用，例如，在維護期間對電流互感器的次級繞組進行短路等。

結論

開路和閉路之間最顯著的區別在於，開路的電阻趨於無窮大，而短路的電阻趨於零。
