交換式乙太網

乙太網是一套主要用於區域網 (LAN) 的技術和協議。它在 1980 年代首次被標準化為 IEEE 802.3 標準。乙太網分為兩類：經典乙太網和交換式乙太網。

在交換式乙太網中，經典乙太網中連線站點的集線器被交換機取代。交換機將高速背板匯流排連線到區域網中的所有站點。交換機盒包含多個埠，通常在 4 到 48 個之間。站點可以透過簡單地將聯結器插入任何埠來連線到網路。來自骨幹乙太網交換機的連線可以連線到計算機、外設或其他乙太網交換機和乙太網集線器。

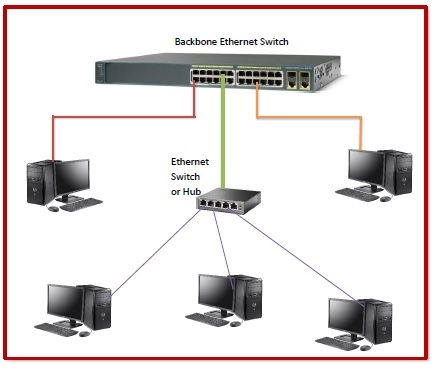

下圖顯示了交換式乙太網的配置 -

工作原理

與經典乙太網中通道由站點共享不同，在交換式乙太網中，每個站點都獲得專用的連線。當交換機的某個埠收到幀時，它會檢查幀中的目標地址，然後將幀傳送到相應的埠以進行出站資料傳輸。

在交換式乙太網中，由於每個站點都有專用的連線，因此通道中不會發生衝突。但是，如果目標埠同時從多個埠接收幀，則仍然可能發生衝突。在交換機中，每個埠都有其自己的獨立衝突域，並單獨解決衝突。

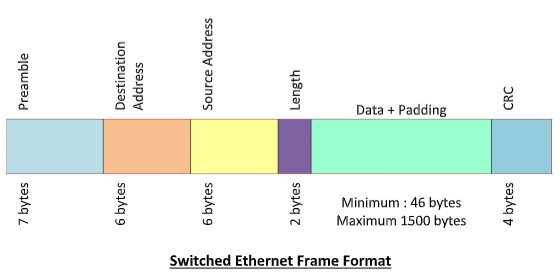

交換式乙太網的幀格式

交換式乙太網的幀格式與經典乙太網相同。欄位如下 -

• 前同步碼：一個 8 位元組的起始欄位，提供傳輸的警報和定時脈衝。
• 目標地址：一個 6 位元組的欄位，包含目標站點的物理地址。
• 源地址：一個 6 位元組的欄位，包含傳送站點的物理地址。
• 長度：一個 2 位元組的欄位，儲存資料欄位中的位元組數。
• 資料：一個可變大小的欄位，承載來自上層的資料。資料欄位的最大大小為 1500 位元組。
• 填充：新增到資料中的額外位，以將其長度增加到最小的 46 位元組。
• CRC：一個 4 位元組的欄位，包含錯誤檢測資訊。
