千兆位以太網布線

千兆位乙太網可以透過銅線和光纖電纜進行部署。由於它們的目標是實現每秒千兆位（1 Gbps）的資料速率，因此需要對納秒範圍內的位進行編碼和譯碼。這是在 1000BASE-CX 版本中首次實現的。

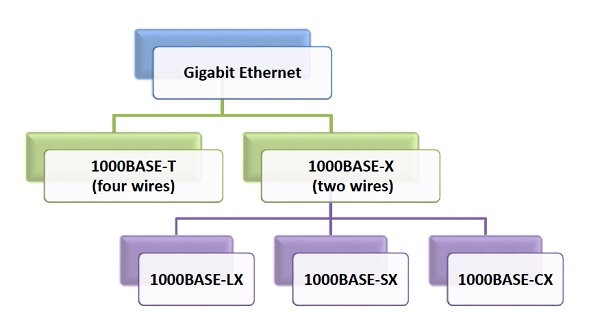

各種千兆乙太網的佈線

常見型別的快速乙太網有 1000Base-SX、1000Base-LX、1000BASE-T 和 1000Base-CX。

1000BASE-T 的佈線

• 使用四對非遮蔽雙絞線 (UTP) 電纜

• 通常使用五類/5e 類 UTP，但也可以使用六類和七類

• 最大線段長度為 100 米

1000BASE-CX 的佈線

• 使用帶 DE-9 或 8P8C 聯結器的遮蔽雙絞線 (STP) 電纜

• 使用 2 對 STP

• 最大線段長度為 25 米

1000BASE-SX 的佈線

• 使用一對波長較短的光纖電纜，直徑為 770 – 860 奈米

• 最大線段長度根據光纖特性從 220 – 550 米不等。

• 使用多模光纖

1000BASE-LX 的佈線

• 使用一對波長較長的光纖電纜，直徑為 1270 – 1355 奈米

• 最大線段長度為 500 米

• 可覆蓋長達 5 公里的距離

• 同時使用單模光纖和多模光纖
