法學使用Matplotlib繪製鋸齒波
在訊號處理和波形分析中，鋸齒波具有重要意義，可以使用 Matplotlib 繪製。理解它的行為並將其視覺化可以幫助各種應用，例如音訊合成和數字通訊。
本文探討了如何使用強大的 Python 庫 Matplotlib 生成和繪製鋸齒波。透過逐步說明和示例程式碼，我們深入探討了建立鋸齒波的基礎知識、調整其引數以及使用 Matplotlib 的繪圖功能對其進行視覺化的過程。
什麼是鋸齒波？
鋸齒波是一種週期性波形，其形狀類似於鋸齒刀片，因此得名。它的特點是幅度線性上升，然後突然下降到起始點。波形從最小值或零幅度開始，然後線性增加，直到達到最大值。
此時，它迅速下降回最小值或零幅度，完成一個週期。由於其諧波含量和獨特的特性，鋸齒波常用於音樂合成、調製技術和數字訊號處理。
如何使用 Matplotlib 繪製鋸齒波？
以下是我們將遵循的使用 Matplotlib 繪製鋸齒波的步驟：
我們首先匯入必要的庫：numpy 和 matplotlib.pyplot。numpy 提供高效的數值計算能力，matplotlib.pyplot 是 Matplotlib 用於建立繪圖的子庫。
程式定義了鋸齒波的三個引數：
幅度 (amplitude) - 表示波峰值。它決定了波的峰值和谷值有多高。
頻率 (frequency) - 指定波每秒完成的週期數。它決定了波峰之間的間距。
持續時間 (duration) - 表示繪製波的持續時間。
取樣率 (sampling_rate) 定義為每秒採集的樣本數。在本程式中，我們將其設定為 1000，這意味著我們每秒將有 1000 個樣本。
變數 樣本數 (num_samples) 透過將取樣率乘以持續時間計算得出。它表示波形中的樣本總數。
我們使用 np.linspace() 生成時間值陣列。此函式在 0 和持續時間之間建立 樣本數 (num_samples) 個等間距的時間值陣列。這些時間值將用作繪圖的 x 軸。
每個時間點完成的週期數透過將頻率乘以時間陣列計算得出。這給我們一個連續遞增的值，表示隨時間推移完成的週期數。
鋸齒波形使用公式 sawtooth = amplitude * (cycles - np.floor(cycles)) 生成。此公式生成 0 到幅度之間的值，形成鋸齒形狀。我們減去 cycles 的向下取整值以確保鋸齒波在 cycles 的每個整數值上重複。
plt.plot() 函式用於建立鋸齒波的繪圖。我們將時間陣列作為 x 值，sawtooth 作為 y 值傳遞。此函式用線連線繪圖中的點，從而形成連續波形。
我們使用 plt.title() 設定繪圖的標題，並分別使用 plt.xlabel() 和 plt.ylabel() 為 x 軸和 y 軸新增標籤。這有助於清楚地理解所繪製的波形。
最後，我們使用 plt.show() 在螢幕上顯示繪圖。繪圖將顯示在單獨的視窗中，顯示基於提供引數的鋸齒波形。
我們可以調整幅度、頻率和持續時間值來修改鋸齒波的特性。
示例
import numpy as np
import matplotlib.pyplot as plt
# Define the parameters of the sawtooth wave
amplitude = 1.0 # Amplitude of the wave
frequency = 2.0 # Frequency of the wave in Hz
duration = 1.0 # Duration of the wave in seconds
# Generate the time values for the x-axis
sampling_rate = 1000 # Number of samples per second
num_samples = int(sampling_rate * duration)
time = np.linspace(0, duration, num_samples)
# Generate the y-values for the sawtooth wave
cycles = frequency * time
sawtooth = amplitude * (cycles - np.floor(cycles))
# Plot the sawtooth wave
plt.plot(time, sawtooth)
# Set the plot title and labels for the x and y axes
plt.title('Sawtooth Wave')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
# Show the plot

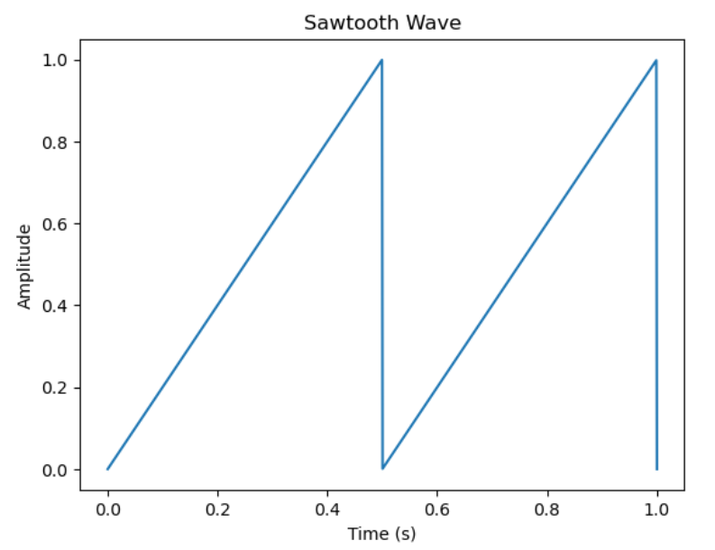

plt.show()
結論
在本文中，我們探討了如何使用 Matplotlib 生成和繪製鋸齒波。透過理解定義波的引數並利用 Matplotlib 的繪圖函式，我們可以視覺化和分析鋸齒波形。有了這些知識，我們現在就可以在各種訊號處理應用中利用鋸齒波的強大功能。
