8259 引腳


Intel 8259 設計為一個 28 引腳可程式設計積體電路,採用 DIP(雙列直插式封裝)。其物理和功能引腳圖如下所示。

引腳名稱
描述和用途
Vcc 和 GND
電源和接地引腳。該晶片使用 +5V 電源。
D7-0
與處理器通訊的八個雙向資料引腳。
RD*
這是一個低電平有效的輸入引腳,由處理器啟用以讀取 8259 的資訊狀態。
WR*
這是一個低電平有效的輸入引腳,由處理器啟用以向 8259 寫入控制資訊。
CS*
用於選擇晶片的低電平有效輸入引腳。
A0
一個地址輸入引腳,與 RD* 和 WR* 一起使用,用於識別各種命令字。
IR0-IR7
八個非同步中斷請求輸入。這些中斷請求可以程式設計為電平觸發或邊沿觸發模式。
INT
一個高電平有效的輸出引腳,中斷處理器。始終連線到 8085 的 INTR 中斷輸入。只有在所有給定條件正確滿足的情況下,INT 輸出才會被啟用。

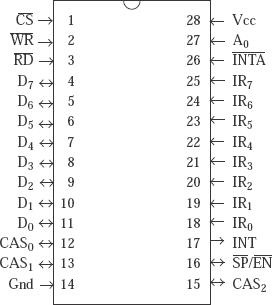

圖 - Intel 8259 引腳圖

INTA*
它被稱為低電平有效的輸入引腳。8259 從 8085 的輸出接收 INTA* 訊號。8085 傳送三個連續的 INTA* 訊號,8259 透過 D7-0 引腳向 8085 傳送 3 位元組的 CALL 指令。稱為 CALL 指令的第二和第三位元組的兩個位元組包含 ISS 地址,該地址取決於將要服務的 8259 的 IR 輸入。

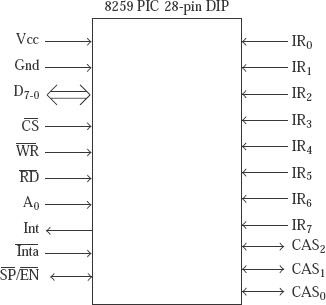

圖:8259 的功能引腳圖
CAS:2-0
這些是級聯線。僅當系統中有多個 8259 時才使用。中斷控制系統可能有一個主 8259 和最多八個從 8259。
SP*/EN*
SP*/EN* 代表“從程式/使能緩衝區”。此引腳具有雙重功能。當用作 EN* 引腳時,它提供一個低電平有效的輸出引腳,用於控制緩衝模式下的緩衝器收發器。
